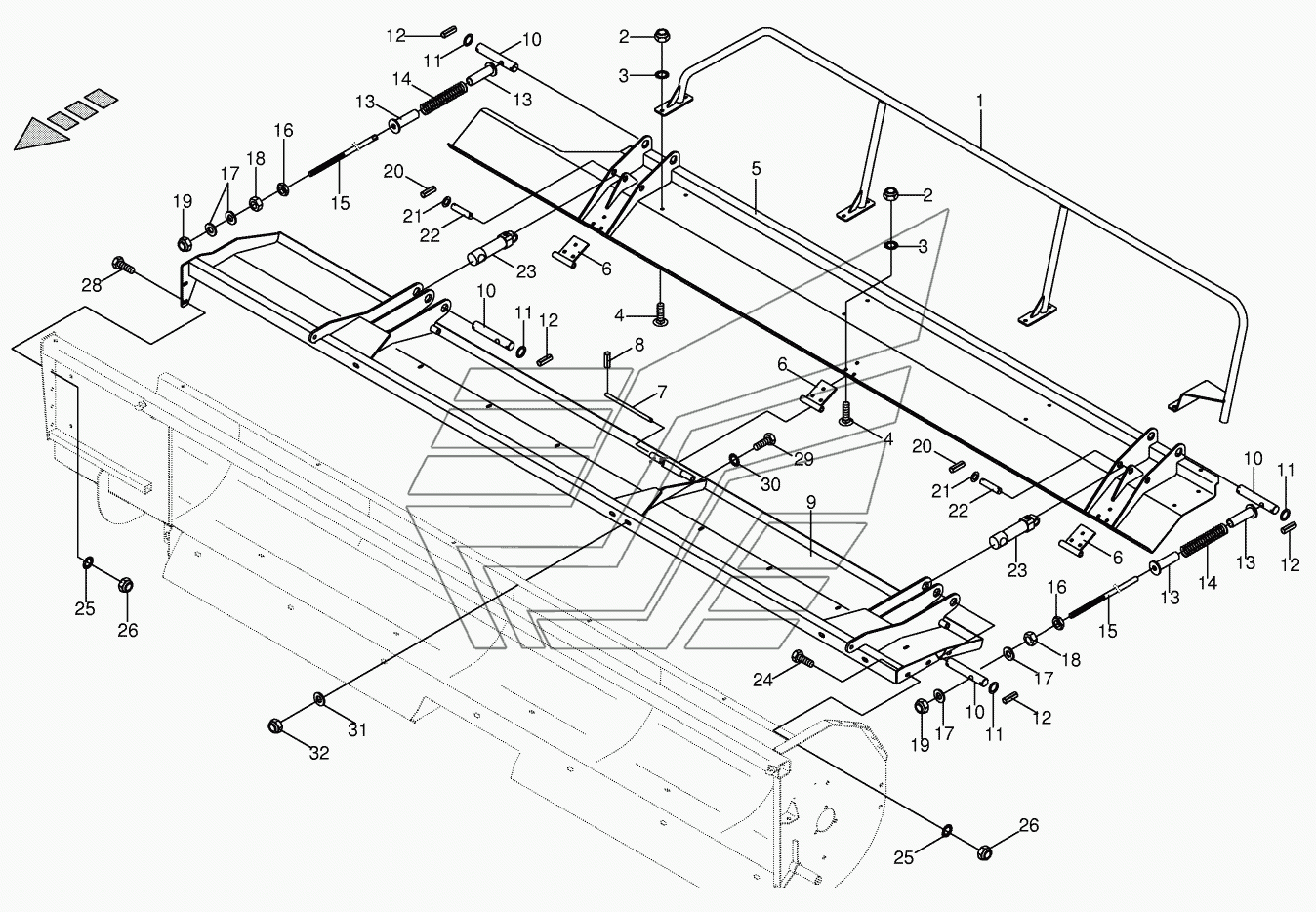

Hydraulic auger hood BIG-M-II. Каталог 2016г.

Auger trough/auger hood - left/right BIG-M-II Hydraulic Auger Hood optional 702001 - 725500 BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009188050 Количество на модель:
009188050
1

Номер детали на чертеже:

1

Guard bow-left

Заводской номер: 002323700 Количество на модель:
002323700
1

Номер детали на чертеже:

1

Guard bow-right

Заводской номер: 002323710 Количество на модель:
002323710
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
4

Номер детали на чертеже:

4

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
5

Номер детали на чертеже:

5

Hood-left

Заводской номер: 002323240 Количество на модель:
002323240
5

Номер детали на чертеже:

5

Hood-right

Заводской номер: 002323280 Количество на модель:
002323280
6

Номер детали на чертеже:

6

Hinge plate

Заводской номер: 002323800 Количество на модель:
002323800
7

Номер детали на чертеже:

7

Pin

Заводской номер: 002323830 Количество на модель:
002323830
8

Номер детали на чертеже:

8

Roll pin

Заводской номер: 009126082 Количество на модель:
009126082
9

Номер детали на чертеже:

9

Hood console-right

Заводской номер: 002323214 Количество на модель:
002323214
9

Номер детали на чертеже:

9

Hood console

Заводской номер: 002323204 Количество на модель:
002323204
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002323790 Количество на модель:
002323790
11

Номер детали на чертеже:

11

Supporting disc

Заводской номер: 009107021 Количество на модель:
009107021
12

Номер детали на чертеже:

12

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
13

Номер детали на чертеже:

13

Centering sleeve

Заводской номер: 002323810 Количество на модель:
002323810
14

Номер детали на чертеже:

14

Pressure spring

Заводской номер: 002301200 Количество на модель:
002301200
15

Номер детали на чертеже:

15

Guide rod

Заводской номер: 002323781 Количество на модель:
002323781
16

Номер детали на чертеже:

16

Hex nut-low form

Заводской номер: 009086200 Количество на модель:
009086200
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009103031 Количество на модель:
009103031
18

Номер детали на чертеже:

18

Hex nut

Заводской номер: 009082200 Количество на модель:
009082200
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
20

Номер детали на чертеже:

20

Roll pin

Заводской номер: 009126132 Количество на модель:
009126132
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009105122 Количество на модель:
009105122
22

Номер детали на чертеже:

22

Pin

Заводской номер: 001434822 Количество на модель:
001434822
23

Номер детали на чертеже:

23

Hydraulic cylinder

Заводской номер: 009185050 Количество на модель:
009185050
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009002891 Количество на модель:
009002891
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009003620 Количество на модель:
009003620
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009103200 Количество на модель:
009103200
32

Номер детали на чертеже:

32

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
Auger trough/auger hood - left/right BIG-M-II Hydraulic Auger Hood optional 702001 - 725500 BIG-M-II
