Automatic pilot BIG-M-II. Каталог 2016г.

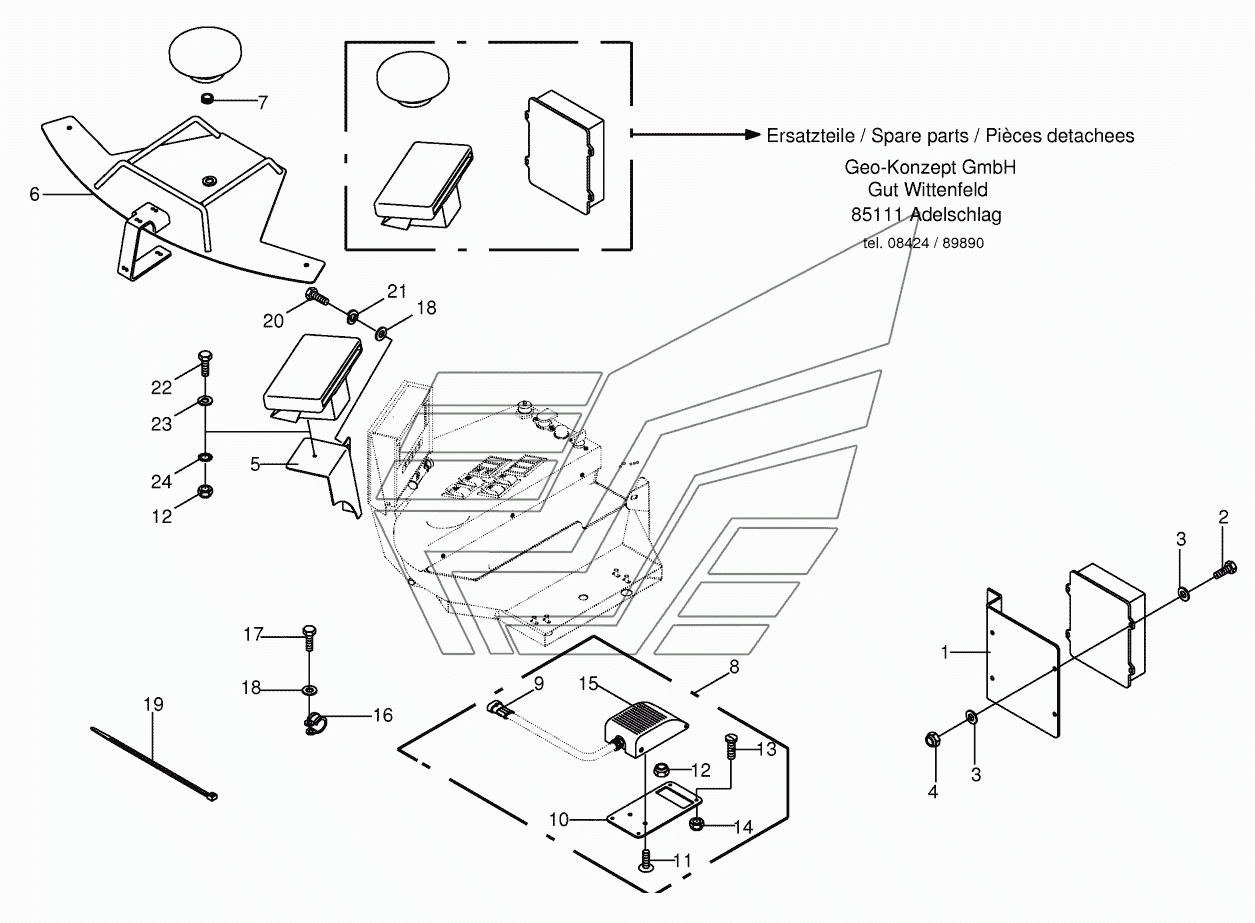

Wiring Harness BIG-M-II Steering axle - automatic pilot BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Panel

Заводской номер: 002338140 Количество на модель:
002338140
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009104130 Количество на модель:
009104130
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
5

Номер детали на чертеже:

5

Panel

Заводской номер: 200100290 Количество на модель:
200100290
6

Номер детали на чертеже:

6

Bracket

Заводской номер: 200100300 Количество на модель:
200100300
7

Номер детали на чертеже:

7

Cable bushing

Заводской номер: 009242080 Количество на модель:
009242080
8

Номер детали на чертеже:

8

Pedal-cpl.

Заводской номер: 200803470 Количество на модель:
200803470
9

Номер детали на чертеже:

9

Coupling socket-3-pole

Заводской номер: 003023550 Количество на модель:
003023550
10

Номер детали на чертеже:

10

Support

Заводской номер: 200101280 Количество на модель:
200101280
11

Номер детали на чертеже:

11

Coach bolt

Заводской номер: 009050002 Количество на модель:
009050002
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009037230 Количество на модель:
009037230
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087180 Количество на модель:
009087180
15

Номер детали на чертеже:

15

Pedal

Заводской номер: 003022470 Количество на модель:
003022470
16

Номер детали на чертеже:

16

Tube clip w. rubber

Заводской номер: 009240100 Количество на модель:
009240100
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009002920 Количество на модель:
009002920
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009105001 Количество на модель:
009105001
19

Номер детали на чертеже:

19

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
19

Номер детали на чертеже:

19

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
19

Номер детали на чертеже:

19

Cable band

Заводской номер: 009226731 Количество на модель:
009226731
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009002110 Количество на модель:
009002110
21

Номер детали на чертеже:

21

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009104111 Количество на модель:
009104111
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
Wiring Harness BIG-M-II Steering axle - automatic pilot BIG-M-II
