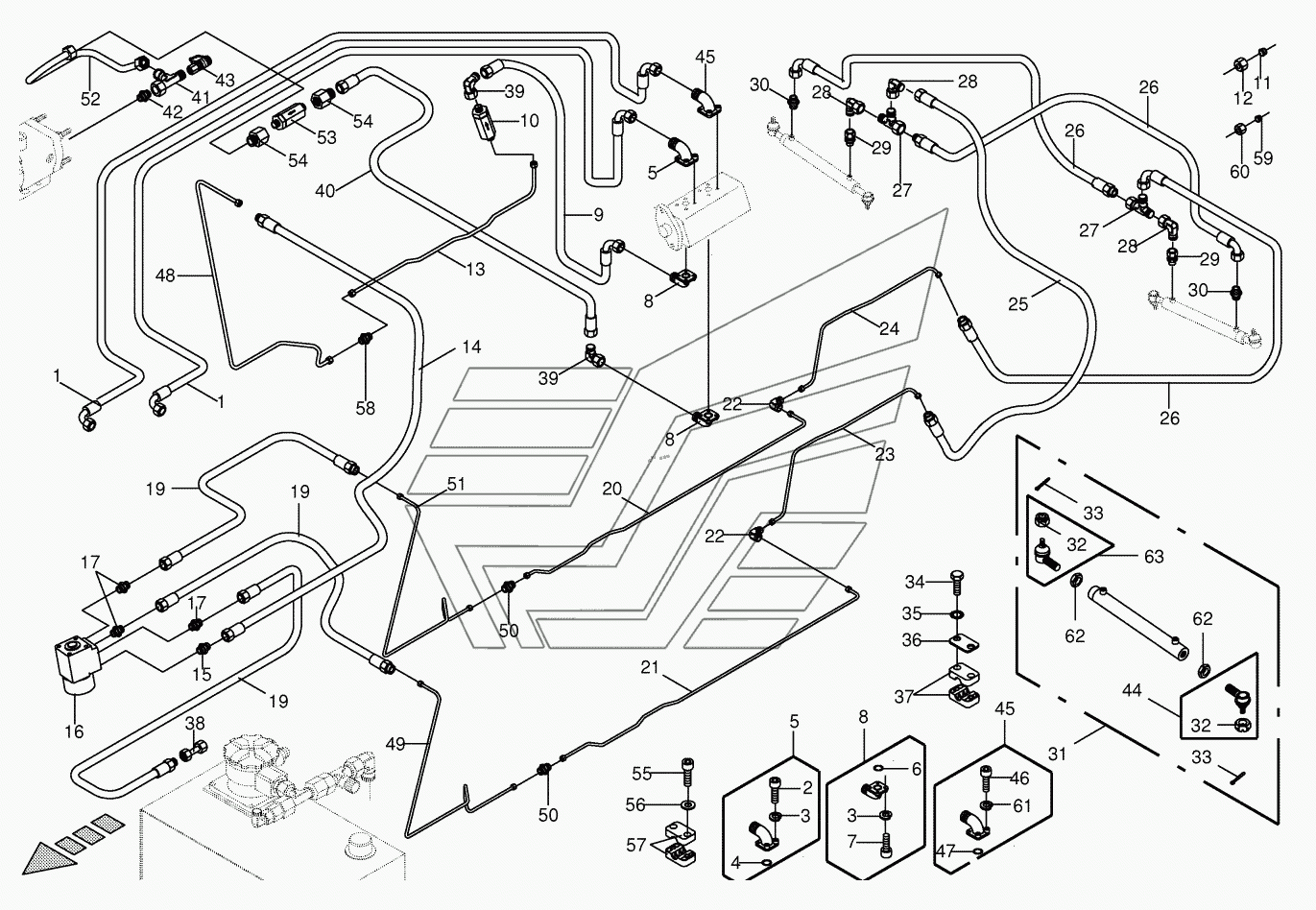

Working hydr. - hydr.line (steering) BIG-M-II. Каталог 2016г.

Working hydraulics - Gear pump 2 x BIG-M-II Working hydraulics - Valve block BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187380 Количество на модель:
009187380
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009200770 Количество на модель:
009200770
2

Номер детали на чертеже:

2

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
2

Номер детали на чертеже:

2

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 009100320 Количество на модель:
009100320
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
5

Номер детали на чертеже:

5

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 009376290 Количество на модель:
009376290
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 009030480 Количество на модель:
009030480
8

Номер детали на чертеже:

8

Flange connection

Заводской номер: 009197560 Количество на модель:
009197560
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 009209822 Количество на модель:
009209822
10

Номер детали на чертеже:

10

High pressure filter

Заводской номер: 009191690 Количество на модель:
009191690
11

Номер детали на чертеже:

11

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
12

Номер детали на чертеже:

12

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
13

Номер детали на чертеже:

13

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335910 Количество на модель:
002335910
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 009210341 Количество на модель:
009210341
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
16

Номер детали на чертеже:

16

Steering valve

Заводской номер: 002327460 Количество на модель:
002327460
17

Номер детали на чертеже:

17

Male connector

Заводской номер: 009196021 Количество на модель:
009196021
19

Номер детали на чертеже:

19

High pressure hose line

Заводской номер: 009210020 Количество на модель:
009210020
20

Номер детали на чертеже:

20

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335920 Количество на модель:
002335920
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335930 Количество на модель:
002335930
22

Номер детали на чертеже:

22

Elbow union

Заводской номер: 009210661 Количество на модель:
009210661
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335940 Количество на модель:
002335940
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335950 Количество на модель:
002335950
25

Номер детали на чертеже:

25

High pressure hose line

Заводской номер: 009209650 Количество на модель:
009209650
26

Номер детали на чертеже:

26

High pressure hose line

Заводской номер: 009210031 Количество на модель:
009210031
27

Номер детали на чертеже:

27

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
28

Номер детали на чертеже:

28

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
29

Номер детали на чертеже:

29

Male connector

Заводской номер: 009210931 Количество на модель:
009210931
30

Номер детали на чертеже:

30

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
31

Номер детали на чертеже:

31

Hydraulic cylinder

Заводской номер: 009184070 Количество на модель:
009184070
32

Номер детали на чертеже:

32

Castellated nut

Заводской номер: 009089180 Количество на модель:
009089180
33

Номер детали на чертеже:

33

Cotter pin

Заводской номер: 009120671 Количество на модель:
009120671
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
35

Номер детали на чертеже:

35

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
36

Номер детали на чертеже:

36

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
38

Номер детали на чертеже:

38

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
39

Номер детали на чертеже:

39

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 009210000 Количество на модель:
009210000
41

Номер детали на чертеже:

41

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
42

Номер детали на чертеже:

42

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
43

Номер детали на чертеже:

43

Connector f.mini-test equipm.

Заводской номер: 009208690 Количество на модель:
009208690
44

Номер детали на чертеже:

44

Ball joint

Заводской номер: 009232340 Количество на модель:
009232340
45

Номер детали на чертеже:

45

Flange connection

Заводской номер: 009197580 Количество на модель:
009197580
46

Номер детали на чертеже:

46

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
46

Номер детали на чертеже:

46

Allen screw

Заводской номер: 009030840 Количество на модель:
009030840
47

Номер детали на чертеже:

47

O-ring

Заводской номер: 270009880 Количество на модель:
270009880
48

Номер детали на чертеже:

48

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002334830 Количество на модель:
002334830
49

Номер детали на чертеже:

49

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002334160 Количество на модель:
002334160
50

Номер детали на чертеже:

50

Connector

Заводской номер: 009210541 Количество на модель:
009210541
51

Номер детали на чертеже:

51

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002334170 Количество на модель:
002334170
52

Номер детали на чертеже:

52

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337190 Количество на модель:
002337190
53

Номер детали на чертеже:

53

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
54

Номер детали на чертеже:

54

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
55

Номер детали на чертеже:

55

Allen screw

Заводской номер: 009031500 Количество на модель:
009031500
56

Номер детали на чертеже:

56

Washer

Заводской номер: 009106090 Количество на модель:
009106090
57

Номер детали на чертеже:

57

Tube clamp-2 halves

Заводской номер: 009251640 Количество на модель:
009251640
58

Номер детали на чертеже:

58

Connector

Заводской номер: 009210531 Количество на модель:
009210531
59

Номер детали на чертеже:

59

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
60

Номер детали на чертеже:

60

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
61

Номер детали на чертеже:

61

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
62

Номер детали на чертеже:

62

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
63

Номер детали на чертеже:

63

Ball joint

Заводской номер: 009232330 Количество на модель:
009232330
