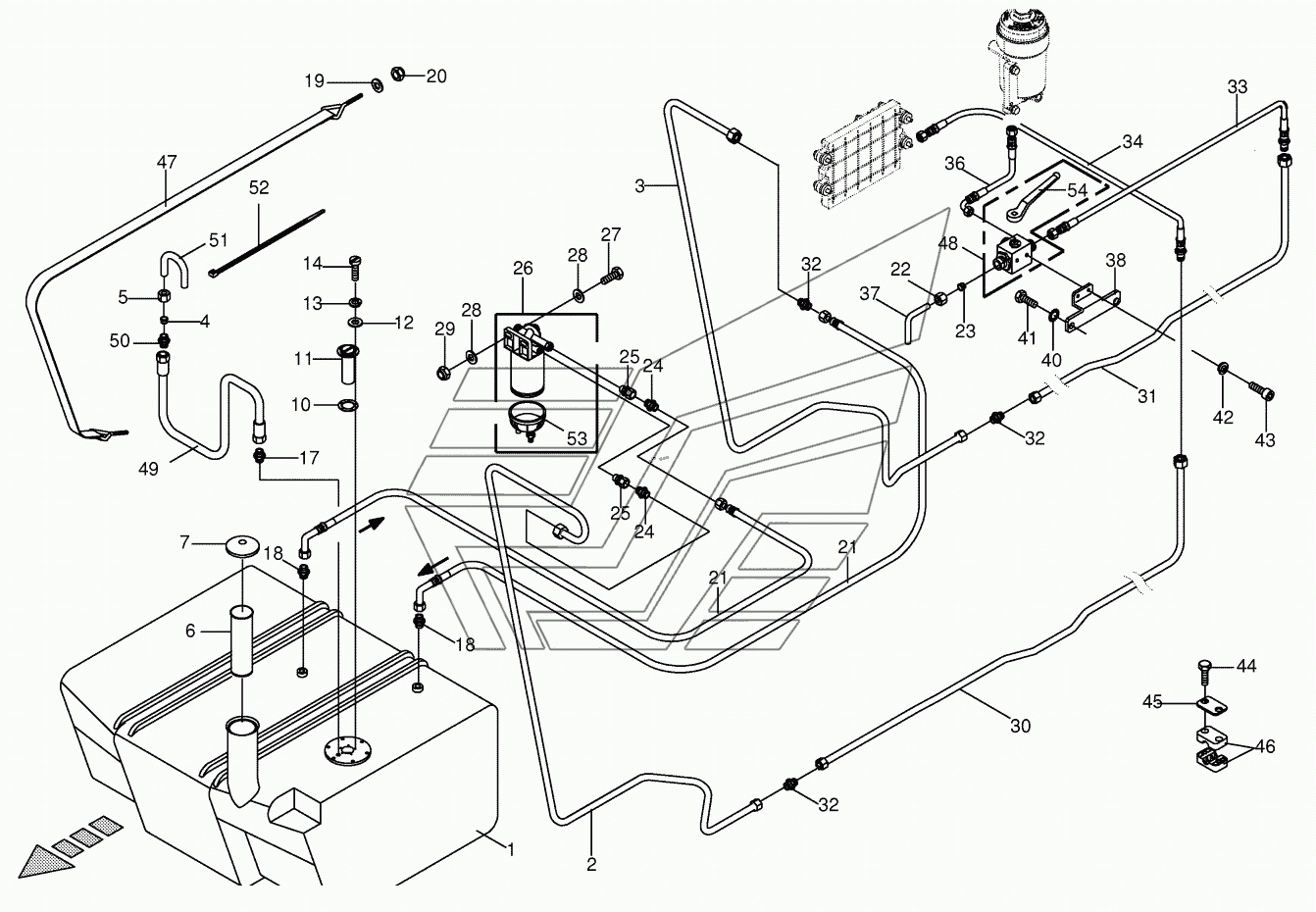

Diesel fuel tank cpl. BIG-M-II. Каталог 2016г.

Lighting bracket / trailer hitch BIG-M-II Diesel engine / Clutch BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Replacement filter

Заводской номер: 009405450 Количество на модель:
009405450
1

Номер детали на чертеже:

1

Diesel fuel tank

Заводской номер: 002333000 Количество на модель:
002333000
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002334820 Количество на модель:
002334820
3

Номер детали на чертеже:

3

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002334180 Количество на модель:
002334180
4

Номер детали на чертеже:

4

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
5

Номер детали на чертеже:

5

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
6

Номер детали на чертеже:

6

Sieve

Заводской номер: 009400850 Количество на модель:
009400850
7

Номер детали на чертеже:

7

Oil tank filler cap

Заводской номер: 009400860 Количество на модель:
009400860
10

Номер детали на чертеже:

10

Gasket

Заводской номер: 009400460 Количество на модель:
009400460
11

Номер детали на чертеже:

11

Dipping tube-type sensor

Заводской номер: 003033840 Количество на модель:
003033840
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009105001 Количество на модель:
009105001
13

Номер детали на чертеже:

13

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
17

Номер детали на чертеже:

17

Male connector

Заводской номер: 009200340 Количество на модель:
009200340
18

Номер детали на чертеже:

18

Male connector

Заводской номер: 009210572 Количество на модель:
009210572
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104130 Количество на модель:
009104130
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
21

Номер детали на чертеже:

21

Diesel hose

Заводской номер: 002330210 Количество на модель:
002330210
22

Номер детали на чертеже:

22

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
23

Номер детали на чертеже:

23

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
24

Номер детали на чертеже:

24

Reducer fitting

Заводской номер: 009209420 Количество на модель:
009209420
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009212040 Количество на модель:
009212040
26

Номер детали на чертеже:

26

Water separator

Заводской номер: 009405440 Количество на модель:
009405440
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009104140 Количество на модель:
009104140
29

Номер детали на чертеже:

29

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
30

Номер детали на чертеже:

30

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337070 Количество на модель:
002337070
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002337060 Количество на модель:
002337060
32

Номер детали на чертеже:

32

Connector

Заводской номер: 009210531 Количество на модель:
009210531
33

Номер детали на чертеже:

33

Diesel hose

Заводской номер: 002330220 Количество на модель:
002330220
34

Номер детали на чертеже:

34

Diesel hose

Заводской номер: 002331360 Количество на модель:
002331360
36

Номер детали на чертеже:

36

Diesel hose

Заводской номер: 002331371 Количество на модель:
002331371
37

Номер детали на чертеже:

37

Diesel line

Заводской номер: 002331530 Количество на модель:
002331530
38

Номер детали на чертеже:

38

Holding plate

Заводской номер: 002331261 Количество на модель:
002331261
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099290 Количество на модель:
009099290
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 009021290 Количество на модель:
009021290
42

Номер детали на чертеже:

42

Spring washer

Заводской номер: 009100320 Количество на модель:
009100320
43

Номер детали на чертеже:

43

Allen screw

Заводской номер: 009030431 Количество на модель:
009030431
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
46

Номер детали на чертеже:

46

Tube clamp-2 halves

Заводской номер: 009251080 Количество на модель:
009251080
47

Номер детали на чертеже:

47

Tension band

Заводской номер: 002333011 Количество на модель:
002333011
48

Номер детали на чертеже:

48

Diverter valve

Заводской номер: 009211211 Количество на модель:
009211211
49

Номер детали на чертеже:

49

High pressure hose line

Заводской номер: 009209780 Количество на модель:
009209780
50

Номер детали на чертеже:

50

Reducer fitting

Заводской номер: 009208970 Количество на модель:
009208970
51

Номер детали на чертеже:

51

Hydraulic line

Заводской номер: 002332980 Количество на модель:
002332980
52

Номер детали на чертеже:

52

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
53

Номер детали на чертеже:

53

Inspection glass

Заводской номер: 009401270 Количество на модель:
009401270
54

Номер детали на чертеже:

54

Hand lever

Заводской номер: 009211230 Количество на модель:
009211230
