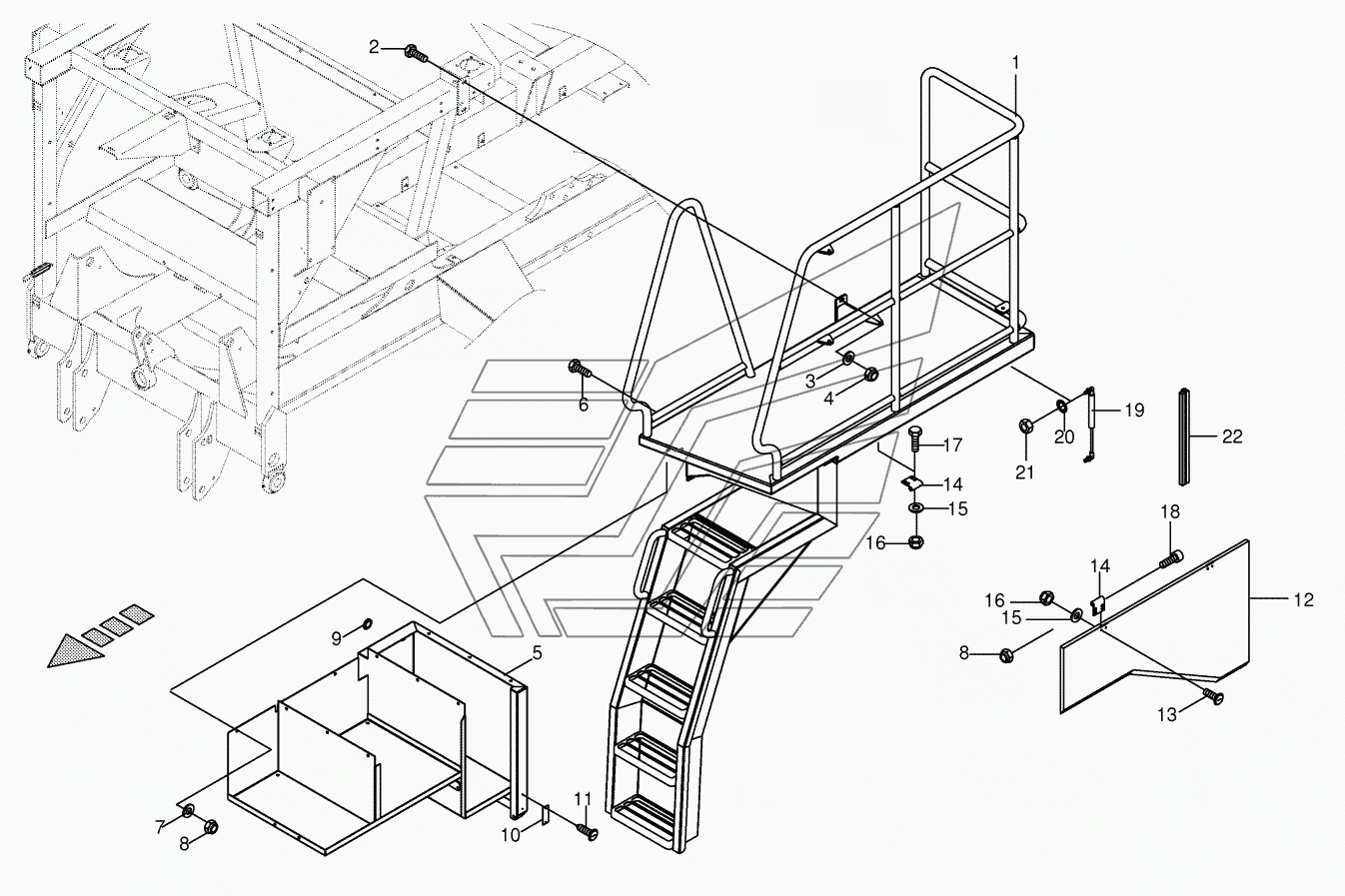

Leader / Box - left BIG-M-II. Каталог 2016г.

Steering axle installed BIG-M-II Platform / Box - right BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ladder

Заводской номер: 002318711 Количество на модель:
002318711
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009105061 Количество на модель:
009105061
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
5

Номер детали на чертеже:

5

Stowage box-left

Заводской номер: 002318381 Количество на модель:
002318381
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Sealing plug

Заводской номер: 009250080 Количество на модель:
009250080
10

Номер детали на чертеже:

10

Side light-yellow

Заводской номер: 009427290 Количество на модель:
009427290
11

Номер детали на чертеже:

11

Slotted pan head screw

Заводской номер: 009068110 Количество на модель:
009068110
12

Номер детали на чертеже:

12

Flap-left

Заводской номер: 002318441 Количество на модель:
002318441
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009052101 Количество на модель:
009052101
14

Номер детали на чертеже:

14

Hinge

Заводской номер: 002743754 Количество на модель:
002743754
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104111 Количество на модель:
009104111
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
18

Номер детали на чертеже:

18

Allen screw

Заводской номер: 009030890 Количество на модель:
009030890
19

Номер детали на чертеже:

19

Gas spring

Заводской номер: 009401360 Количество на модель:
009401360
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
21

Номер детали на чертеже:

21

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
22

Номер детали на чертеже:

22

Rubber profile-Id.-no.= 1m

Заводской номер: 009386941 Количество на модель:
009386941
