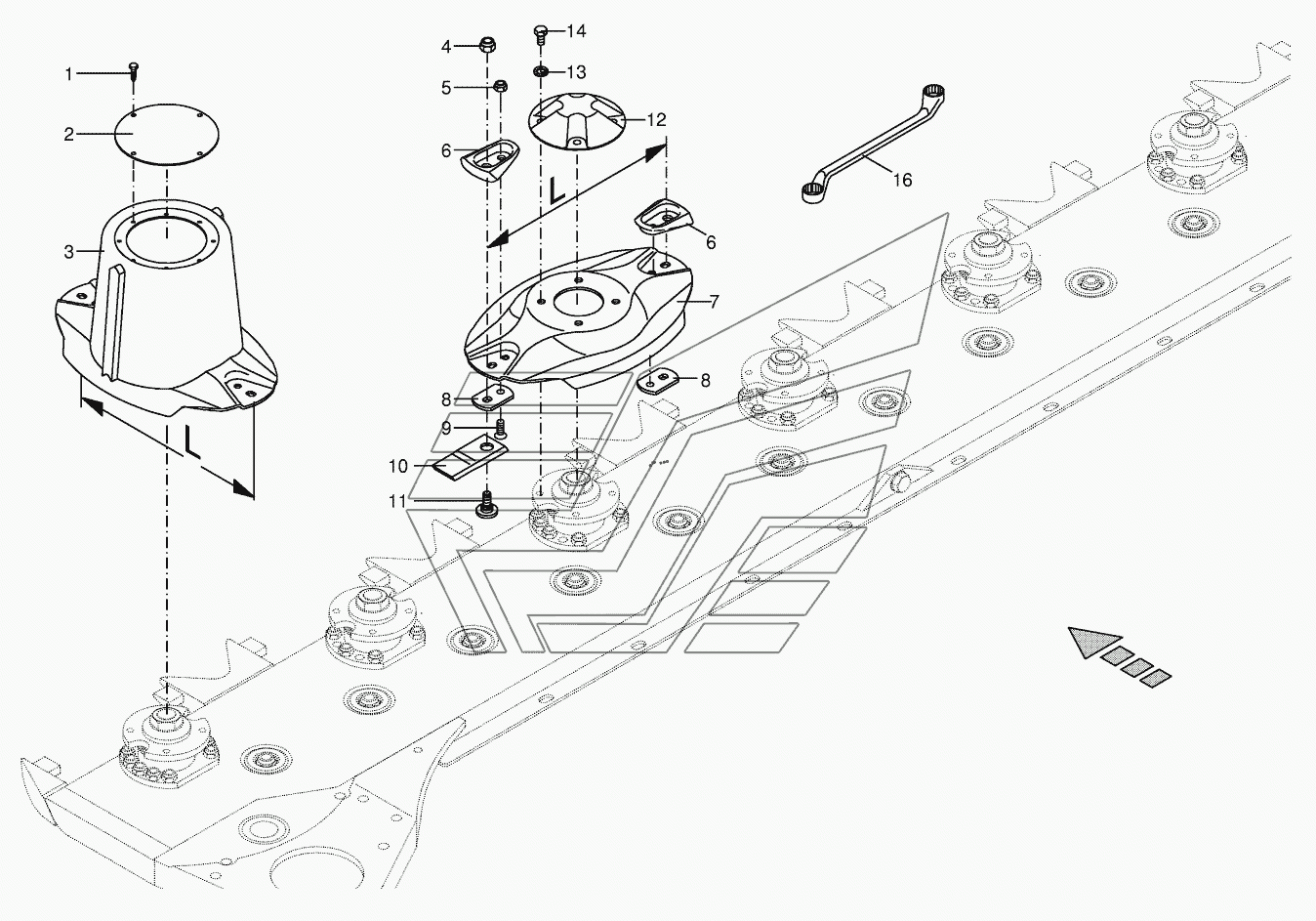

Cutter bar with blade fastening BIG-M-II. Каталог 2016г.

Cutter bar with bearings 602801 - 702000 BIG-M-II Cutter bar with quick coupler BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
6
7
8
9
10
10
11
11
12
13
14
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 002535321 Количество на модель: 2
002535321
2
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009096021 Количество на модель:
009096021
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
6

Номер детали на чертеже:

6

Guard

Заводской номер: 002535430 Количество на модель: 14
002535430
14
6

Номер детали на чертеже:

6

Guard

Заводской номер: 002537430 Количество на модель: 14
002537430
14
7

Номер детали на чертеже:

7

Mower disc

Заводской номер: 002535311 Количество на модель: 5
002535311
5
8

Номер детали на чертеже:

8

Knife support

Заводской номер: 002530421 Количество на модель: 14
002530421
14
9

Номер детали на чертеже:

9

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
10

Номер детали на чертеже:

10

Knife-right

Заводской номер: 001398890 Количество на модель: 8
001398890
8
10

Номер детали на чертеже:

10

Knife-left

Заводской номер: 001398880 Количество на модель: 6
001398880
6
11

Номер детали на чертеже:

11

Knife screw

Заводской номер: 002530440 Количество на модель:
002530440
11

Номер детали на чертеже:

11

Knife screw

Заводской номер: 002537440 Количество на модель:
002537440
12

Номер детали на чертеже:

12

Cover

Заводской номер: 002530470 Количество на модель:
002530470
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
16

Номер детали на чертеже:

16

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
