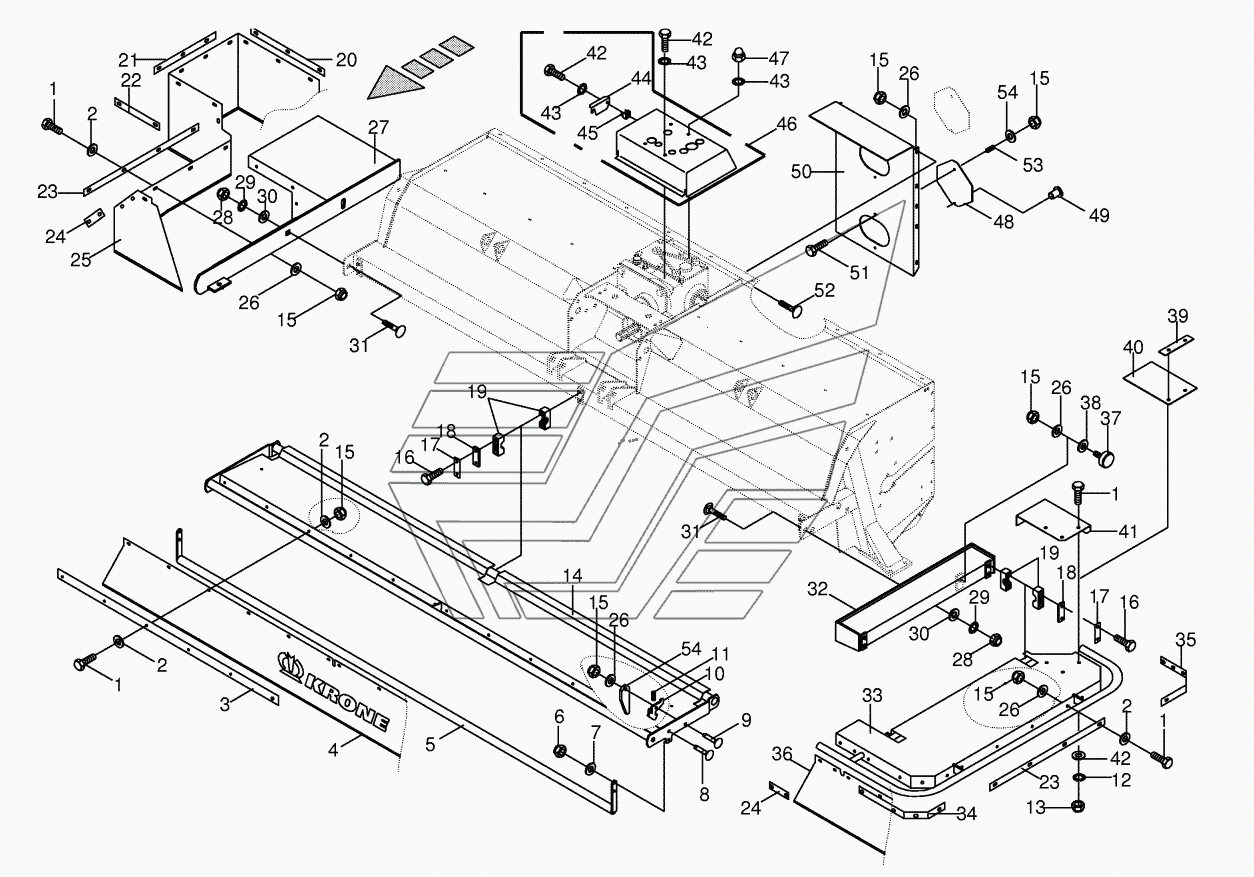

Guard for mower beam cpl.-left / right BIG-M-II. Каталог 2016г.

Tine conditioner drive - lateral 618001 - 702000 BIG-M-II Baffle plate 602801 - 700000 BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106030 Количество на модель:
009106030
3

Номер детали на чертеже:

3

Clamping strap

Заводской номер: 002321470 Количество на модель:
002321470
4

Номер детали на чертеже:

4

Plastic cloth

Заводской номер: 002321610 Количество на модель:
002321610
5

Номер детали на чертеже:

5

Swing tube

Заводской номер: 002321770 Количество на модель:
002321770
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009105061 Количество на модель:
009105061
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
9

Номер детали на чертеже:

9

Coach bolt

Заводской номер: 009048131 Количество на модель:
009048131
10

Номер детали на чертеже:

10

Ratchet

Заводской номер: 002563541 Количество на модель:
002563541
11

Номер детали на чертеже:

11

Pressure spring

Заводской номер: 002749490 Количество на модель:
002749490
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
13

Номер детали на чертеже:

13

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
14

Номер детали на чертеже:

14

Guard-front

Заводской номер: 002321412 Количество на модель:
002321412
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
17

Номер детали на чертеже:

17

Locking plate

Заводской номер: 002508510 Количество на модель:
002508510
18

Номер детали на чертеже:

18

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
19

Номер детали на чертеже:

19

Tube clamp-2 halves

Заводской номер: 009251040 Количество на модель:
009251040
20

Номер детали на чертеже:

20

Clamping strap

Заводской номер: 002514770 Количество на модель:
002514770
21

Номер детали на чертеже:

21

Clamping strap

Заводской номер: 001518880 Количество на модель:
001518880
22

Номер детали на чертеже:

22

Clamping strap

Заводской номер: 002536710 Количество на модель:
002536710
23

Номер детали на чертеже:

23

Clamping strap

Заводской номер: 002553291 Количество на модель:
002553291
24

Номер детали на чертеже:

24

Clamping strap

Заводской номер: 002554401 Количество на модель:
002554401
25

Номер детали на чертеже:

25

Plastic cloth-inside left

Заводской номер: 002321631 Количество на модель:
002321631
25

Номер детали на чертеже:

25

Plastic cloth-inside right

Заводской номер: 002321641 Количество на модель:
002321641
26

Номер детали на чертеже:

26

Washer

Заводской номер: 009104130 Количество на модель:
009104130
27

Номер детали на чертеже:

27

Guard-inside left

Заводской номер: 002321661 Количество на модель:
002321661
27

Номер детали на чертеже:

27

Guard-inside right

Заводской номер: 002321671 Количество на модель:
002321671
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009105122 Количество на модель:
009105122
31

Номер детали на чертеже:

31

Coach bolt

Заводской номер: 009047080 Количество на модель:
009047080
32

Номер детали на чертеже:

32

Guard console-outside left

Заводской номер: 002321300 Количество на модель:
002321300
32

Номер детали на чертеже:

32

Guard console-right

Заводской номер: 002553100 Количество на модель:
002553100
33

Номер детали на чертеже:

33

Guard-outside left

Заводской номер: 002321361 Количество на модель:
002321361
33

Номер детали на чертеже:

33

Guard-outside right

Заводской номер: 002321901 Количество на модель:
002321901
34

Номер детали на чертеже:

34

Clamping strap

Заводской номер: 002553311 Количество на модель:
002553311
35

Номер детали на чертеже:

35

Clamping strap

Заводской номер: 002553301 Количество на модель:
002553301
36

Номер детали на чертеже:

36

Plastic cloth-outside left

Заводской номер: 002321621 Количество на модель:
002321621
36

Номер детали на чертеже:

36

Plastic cloth-right

Заводской номер: 002554510 Количество на модель:
002554510
37

Номер детали на чертеже:

37

Rubber pad

Заводской номер: 009242630 Количество на модель:
009242630
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009106040 Количество на модель:
009106040
40

Номер детали на чертеже:

40

Rubber plate-BSS

Заводской номер: 002322911 Количество на модель:
002322911
41

Номер детали на чертеже:

41

Guard-right, CV

Заводской номер: 002321891 Количество на модель:
002321891
41

Номер детали на чертеже:

41

Guard-left, CV

Заводской номер: 002321881 Количество на модель:
002321881
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
44

Номер детали на чертеже:

44

Protective lid

Заводской номер: 002300440 Количество на модель:
002300440
45

Номер детали на чертеже:

45

Nut

Заводской номер: 009095480 Количество на модель:
009095480
46

Номер детали на чертеже:

46

Cover-cpl.

Заводской номер: 002321650 Количество на модель:
002321650
47

Номер детали на чертеже:

47

Nut

Заводской номер: 009091000 Количество на модель:
009091000
48

Номер детали на чертеже:

48

Flap

Заводской номер: 002321480 Количество на модель:
002321480
49

Номер детали на чертеже:

49

Blind rivet

Заводской номер: 009141380 Количество на модель:
009141380
50

Номер детали на чертеже:

50

Cover-back

Заводской номер: 002321270 Количество на модель:
002321270
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
52

Номер детали на чертеже:

52

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
53

Номер детали на чертеже:

53

Pressure spring

Заводской номер: 00152961 Количество на модель:
00152961
55

Номер детали на чертеже:

55

Support

Заводской номер: 002321340 Количество на модель:
002321340
Tine conditioner drive - lateral 618001 - 702000 BIG-M-II Baffle plate 602801 - 700000 BIG-M-II
