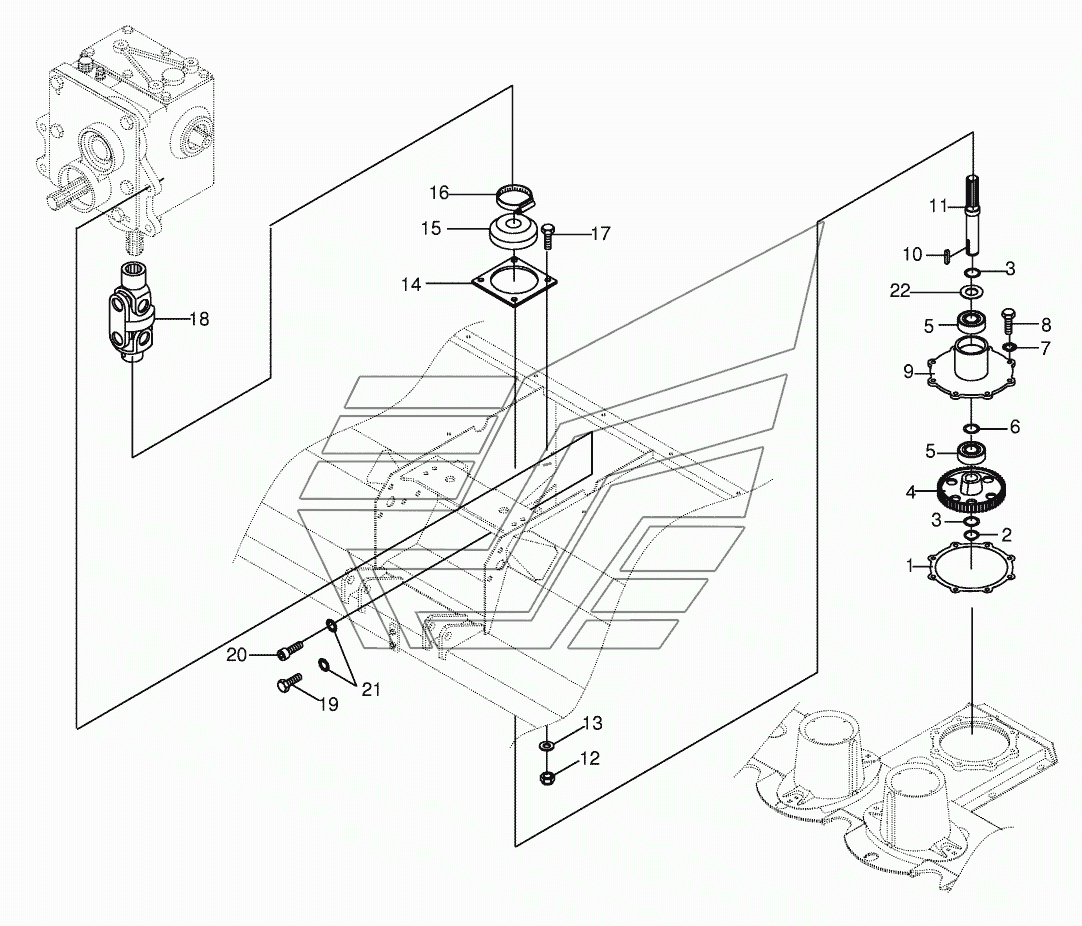

Main gearbox / mower bar - lateral BIG-M-II. Каталог 2016г.

Main gearbox and driving shaft-lateral BIG-M-II Tine conditioner drive - lateral 602801 - 618000 BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
3
3
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gasket

Заводской номер: 002540270 Количество на модель:
002540270
2

Номер детали на чертеже:

2

Circlip

Заводской номер: 009115410 Количество на модель:
009115410
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
3

Номер детали на чертеже:

3

Shim ring

Заводской номер: 009111300 Количество на модель:
009111300
4

Номер детали на чертеже:

4

Spur gear

Заводской номер: 002540000 Количество на модель:
002540000
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009305670 Количество на модель:
009305670
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
9

Номер детали на чертеже:

9

Flange

Заводской номер: 002320401 Количество на модель:
002320401
10

Номер детали на чертеже:

10

Fit-in key

Заводской номер: 009151241 Количество на модель:
009151241
11

Номер детали на чертеже:

11

Drive shaft

Заводской номер: 002293250 Количество на модель:
002293250
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009103530 Количество на модель:
009103530
14

Номер детали на чертеже:

14

Rubber plate

Заводской номер: 002299490 Количество на модель:
002299490
15

Номер детали на чертеже:

15

Guard ring

Заводской номер: 002300130 Количество на модель:
002300130
16

Номер детали на чертеже:

16

Tube clip

Заводской номер: 009240020 Количество на модель:
009240020
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009002790 Количество на модель:
009002790
18

Номер детали на чертеже:

18

Double universal joint

Заводской номер: 009559140 Количество на модель:
009559140
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009011321 Количество на модель:
009011321
20

Номер детали на чертеже:

20

Allen screw

Заводской номер: 009032140 Количество на модель:
009032140
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
22

Номер детали на чертеже:

22

Cover disc

Заводской номер: 001535160 Количество на модель:
001535160
Main gearbox and driving shaft-lateral BIG-M-II Tine conditioner drive - lateral 602801 - 618000 BIG-M-II
