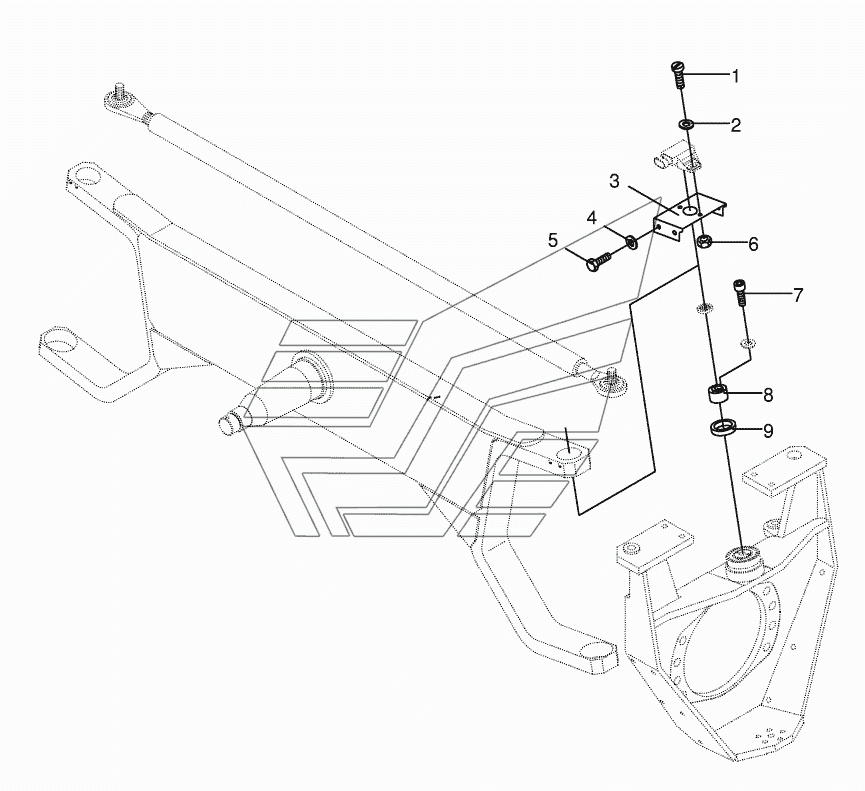

Steering axle - automatic pilot BIG-M-II. Каталог 2016г.

Label BIG-M-II Hydraulics - automatic pilot BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Allen screw

Заводской номер: 009034251 Количество на модель:
009034251
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103250 Количество на модель:
009103250
3

Номер детали на чертеже:

3

Panel-Turnig angle transmitter

Заводской номер: 002337720 Количество на модель:
002337720
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009104111 Количество на модель:
009104111
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006060 Количество на модель:
009006060
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 009030140 Количество на модель:
009030140
8

Номер детали на чертеже:

8

Adapter-Turnig angle transmitter

Заводской номер: 002337710 Количество на модель:
002337710
9

Номер детали на чертеже:

9

Radial-shaft sealing ring

Заводской номер: 009361711 Количество на модель:
009361711
Label BIG-M-II Hydraulics - automatic pilot BIG-M-II
