Wiring Harness - cutting height BIG-M-II. Каталог 2016г.

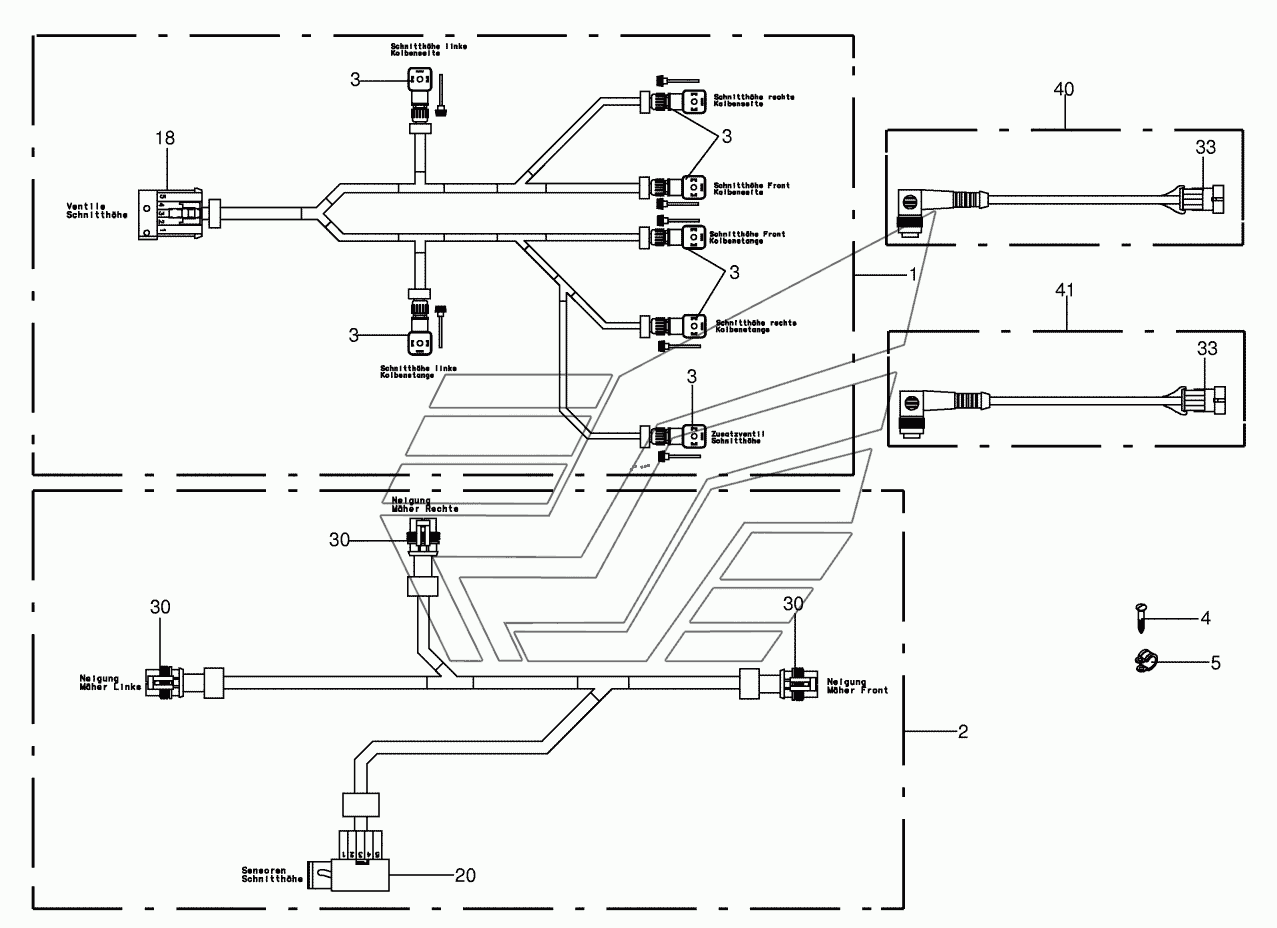

Wiring Harness BIG-M-II Wiring Harness BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
18
20
30
33
40
41

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness

Заводской номер: 003037610 Количество на модель:
003037610
2

Номер детали на чертеже:

2

Wiring harness

Заводской номер: 003037620 Количество на модель:
003037620
3

Номер детали на чертеже:

3

Valve plug with LED

Заводской номер: 003019870 Количество на модель:
003019870
4

Номер детали на чертеже:

4

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
5

Номер детали на чертеже:

5

Tube clip w. rubber

Заводской номер: 009240170 Количество на модель:
009240170
18

Номер детали на чертеже:

18

Plug-10-pole

Заводской номер: 003030840 Количество на модель:
003030840
20

Номер детали на чертеже:

20

Bushing housing-10-pole

Заводской номер: 003030730 Количество на модель:
003030730
30

Номер детали на чертеже:

30

Plug-4-pole

Заводской номер: 003023530 Количество на модель:
003023530
33

Номер детали на чертеже:

33

Coupling socket-4-pole

Заводской номер: 003023540 Количество на модель:
003023540
40

Номер детали на чертеже:

40

Adapter wire-8-pole

Заводской номер: 003033941 Количество на модель: 2
003033941
2
41

Номер детали на чертеже:

41

Adapter wire-8-pole

Заводской номер: 003039540 Количество на модель: 1
003039540
1
