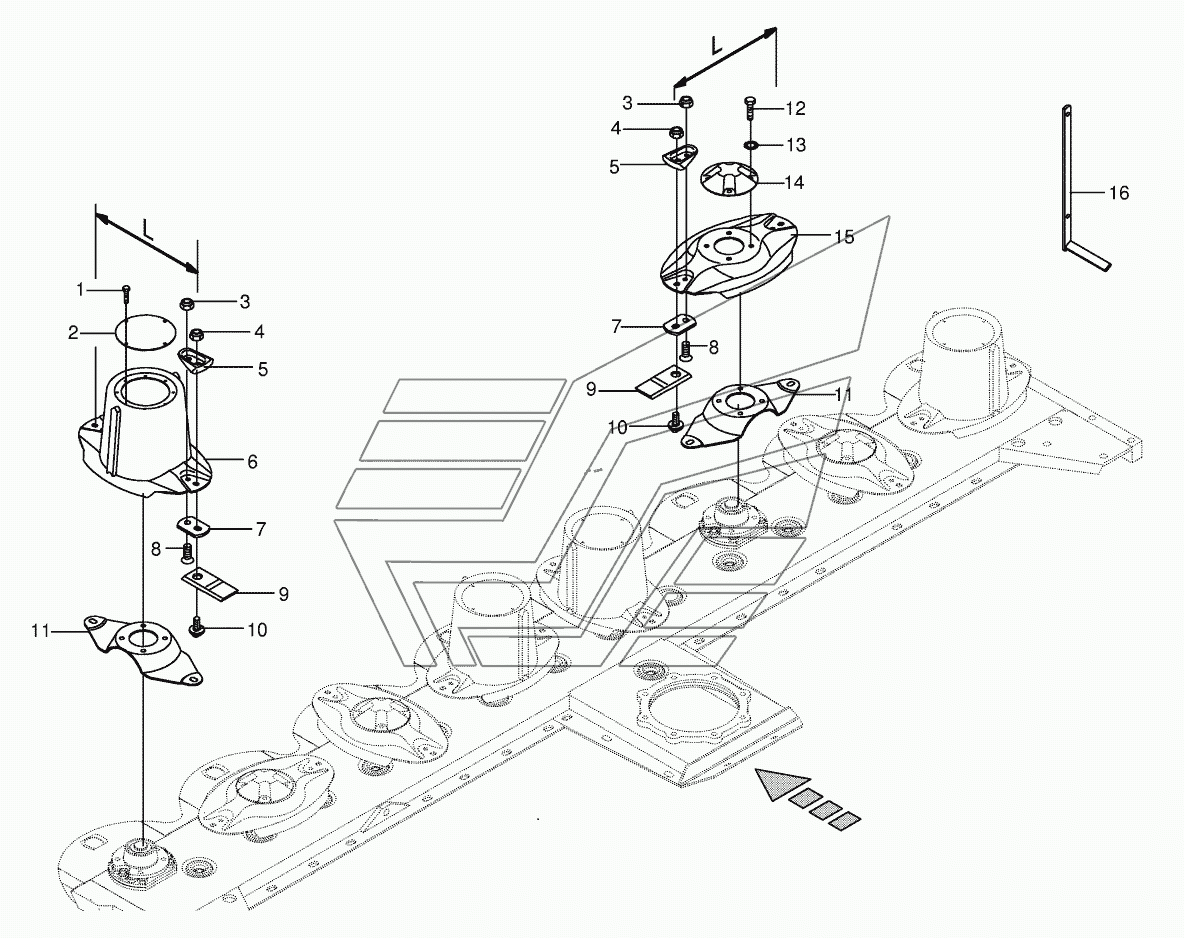

Cutter bar with quick coupler-lateral BIG-M-II. Каталог 2016г.

Cutter bar with blade fastening-lateral BIG-M-II Tine conditioner housing kpl.-lateral BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
5

Номер детали на чертеже:

5

Guard

Заводской номер: 002537430 Количество на модель:
002537430
5

Номер детали на чертеже:

5

Guard

Заводской номер: 002535430 Количество на модель:
002535430
6

Номер детали на чертеже:

6

Mower drum

Заводской номер: 002535331 Количество на модель: 4
002535331
4
7

Номер детали на чертеже:

7

Knife support

Заводской номер: 002530421 Количество на модель:
002530421
8

Номер детали на чертеже:

8

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
9

Номер детали на чертеже:

9

Knife-left

Заводской номер: 001398880 Количество на модель: 8
001398880
8
9

Номер детали на чертеже:

9

Knife-right

Заводской номер: 001398890 Количество на модель: 8
001398890
8
10

Номер детали на чертеже:

10

Mower pin

Заводской номер: 002531080 Количество на модель:
002531080
10

Номер детали на чертеже:

10

Mower pin

Заводской номер: 002537450 Количество на модель:
002537450
11

Номер детали на чертеже:

11

Knife support-dmBdm

Заводской номер: 002530465 Количество на модель: 8
002530465
8
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Cover

Заводской номер: 002530470 Количество на модель:
002530470
15

Номер детали на чертеже:

15

Mower disc

Заводской номер: 002535301 Количество на модель: 4
002535301
4
16

Номер детали на чертеже:

16

Special key for blades

Заводской номер: 002563900 Количество на модель:
002563900
