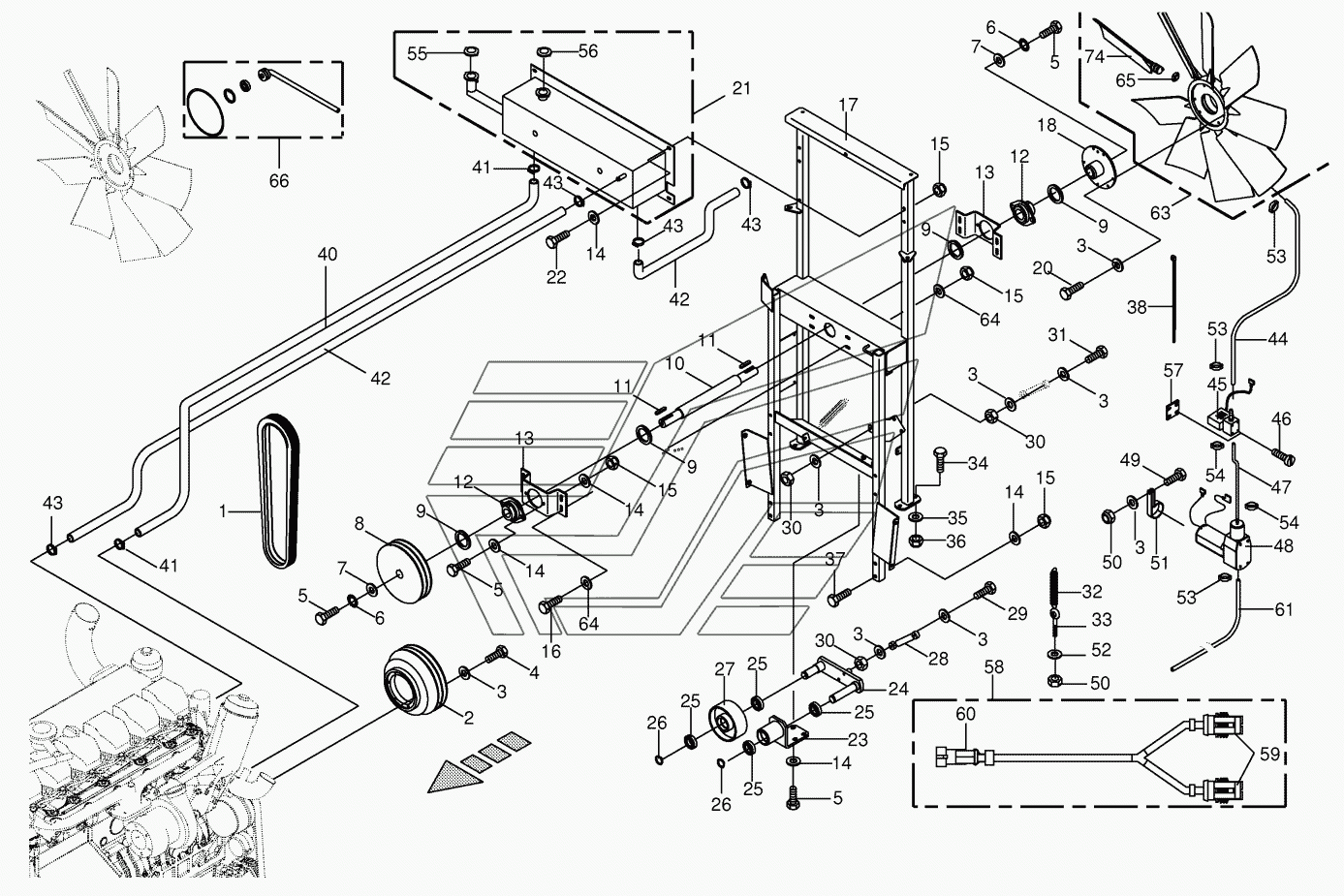

Fan drive BIG-M-II. Каталог 2016г.

Self-cleaning pre-separator BIG-M-II Cooling agent cooler / Radiator frame BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
1

Номер детали на чертеже:

1

V-belt

Заводской номер: 009215420 Количество на модель:
009215420
2

Номер детали на чертеже:

2

V-belt pulley

Заводской номер: 002316451 Количество на модель:
002316451
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009104130 Количество на модель:
009104130
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106391 Количество на модель:
009106391
8

Номер детали на чертеже:

8

V-belt pulley

Заводской номер: 002316461 Количество на модель:
002316461
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111300 Количество на модель:
009111300
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
10

Номер детали на чертеже:

10

Shaft

Заводской номер: 002316492 Количество на модель:
002316492
11

Номер детали на чертеже:

11

Fit-in key

Заводской номер: 009151220 Количество на модель:
009151220
12

Номер детали на чертеже:

12

Flange bearing

Заводской номер: 009340380 Количество на модель:
009340380
13

Номер детали на чертеже:

13

Support

Заводской номер: 002316361 Количество на модель:
002316361
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009104140 Количество на модель:
009104140
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
17

Номер детали на чертеже:

17

Ventilator base frame

Заводской номер: 002316300 Количество на модель:
002316300
18

Номер детали на чертеже:

18

Hub

Заводской номер: 002325371 Количество на модель:
002325371
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
21

Номер детали на чертеже:

21

Cooling agent header tank

Заводской номер: 002324910 Количество на модель:
002324910
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009014360 Количество на модель:
009014360
23

Номер детали на чертеже:

23

Angle

Заводской номер: 002316481 Количество на модель:
002316481
24

Номер детали на чертеже:

24

Rocker

Заводской номер: 002316511 Количество на модель:
002316511
25

Номер детали на чертеже:

25

Grooved ball bearing

Заводской номер: 009305060 Количество на модель:
009305060
26

Номер детали на чертеже:

26

Circlip

Заводской номер: 009115360 Количество на модель:
009115360
27

Номер детали на чертеже:

27

Jockey pulley

Заводской номер: 002299420 Количество на модель:
002299420
28

Номер детали на чертеже:

28

Damper

Заводской номер: 002307640 Количество на модель:
002307640
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
30

Номер детали на чертеже:

30

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
32

Номер детали на чертеже:

32

Tension spring

Заводской номер: 002500674 Количество на модель:
002500674
33

Номер детали на чертеже:

33

Eye screw

Заводской номер: 009183100 Количество на модель:
009183100
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009105061 Количество на модель:
009105061
36

Номер детали на чертеже:

36

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009016021 Количество на модель:
009016021
38

Номер детали на чертеже:

38

Cable band

Заводской номер: 009226740 Количество на модель:
009226740
40

Номер детали на чертеже:

40

Hose

Заводской номер: 002330930 Количество на модель:
002330930
41

Номер детали на чертеже:

41

Tube clip

Заводской номер: 009240450 Количество на модель:
009240450
42

Номер детали на чертеже:

42

Hose

Заводской номер: 002330950 Количество на модель:
002330950
43

Номер детали на чертеже:

43

Tube clip

Заводской номер: 009240011 Количество на модель:
009240011
44

Номер детали на чертеже:

44

Hose

Заводской номер: 009402420 Количество на модель:
009402420
45

Номер детали на чертеже:

45

Valve

Заводской номер: 009402391 Количество на модель:
009402391
46

Номер детали на чертеже:

46

Allen screw

Заводской номер: 009034030 Количество на модель:
009034030
47

Номер детали на чертеже:

47

Hose

Заводской номер: 009402410 Количество на модель:
009402410
48

Номер детали на чертеже:

48

Compressor

Заводской номер: 009404470 Количество на модель:
009404470
51

Номер детали на чертеже:

51

Tube clip w. rubber

Заводской номер: 009240660 Количество на модель:
009240660
52

Номер детали на чертеже:

52

Washer

Заводской номер: 009106030 Количество на модель:
009106030
53

Номер детали на чертеже:

53

2-ear-clamp

Заводской номер: 009240630 Количество на модель:
009240630
54

Номер детали на чертеже:

54

2-ear-clamp

Заводской номер: 009240640 Количество на модель:
009240640
55

Номер детали на чертеже:

55

Sealing cap

Заводской номер: 009403800 Количество на модель:
009403800
56

Номер детали на чертеже:

56

Sealing cap

Заводской номер: 009403790 Количество на модель:
009403790
57

Номер детали на чертеже:

57

Lining plate

Заводской номер: 002333500 Количество на модель:
002333500
58

Номер детали на чертеже:

58

Adapter wire

Заводской номер: 003033880 Количество на модель:
003033880
59

Номер детали на чертеже:

59

Plug-2-pole

Заводской номер: 003023510 Количество на модель:
003023510
60

Номер детали на чертеже:

60

Coupling socket-2-pole

Заводской номер: 003023560 Количество на модель:
003023560
61

Номер детали на чертеже:

61

Hose

Заводской номер: 009404480 Количество на модель:
009404480
63

Номер детали на чертеже:

63

Fan

Заводской номер: 009404030 Количество на модель:
009404030
64

Номер детали на чертеже:

64

Washer

Заводской номер: 009103530 Количество на модель:
009103530
65

Номер детали на чертеже:

65

Slide block-1 Set =9 pieces

Заводской номер: 009405510 Количество на модель:
009405510
66

Номер детали на чертеже:

66

Repair kit

Заводской номер: 270017360 Количество на модель:
270017360
74

Номер детали на чертеже:

74

Rotor blade-1 Set =3 pieces

Заводской номер: 270045630 Количество на модель:
270045630
