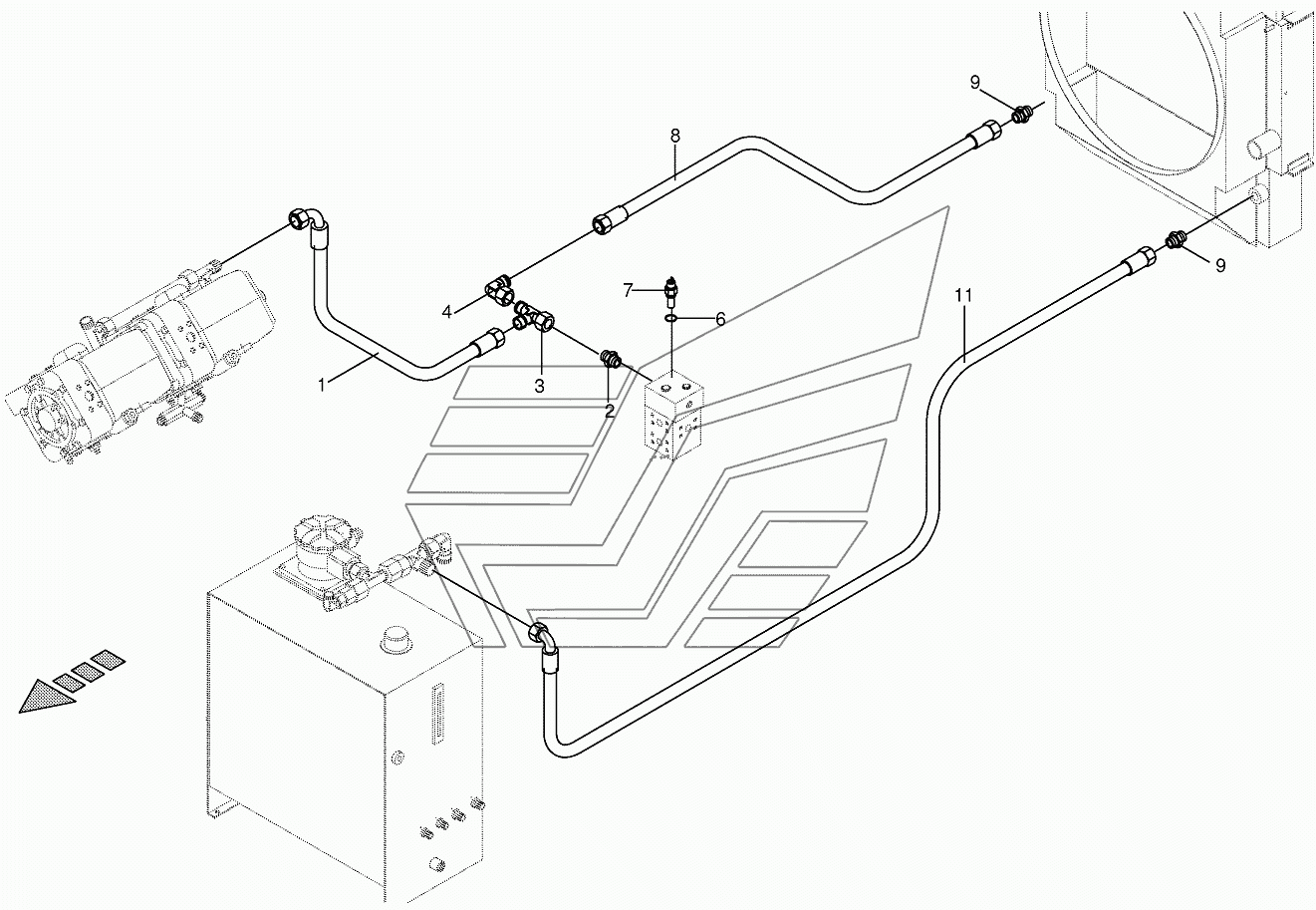

Radiator - var. displ. pump BIG-M-II. Каталог 2016г.

Hydr.ground drive - var.displ. pump BIG-M-II Hydr.ground drive - front BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009197900 Количество на модель:
009197900
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009199100 Количество на модель:
009199100
3

Номер детали на чертеже:

3

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
4

Номер детали на чертеже:

4

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
6

Номер детали на чертеже:

6

Gasket ring

Заводской номер: 009377170 Количество на модель:
009377170
7

Номер детали на чертеже:

7

Temperature switch

Заводской номер: 003034500 Количество на модель:
003034500
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009197890 Количество на модель:
009197890
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009199570 Количество на модель:
009199570
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 009199120 Количество на модель:
009199120
