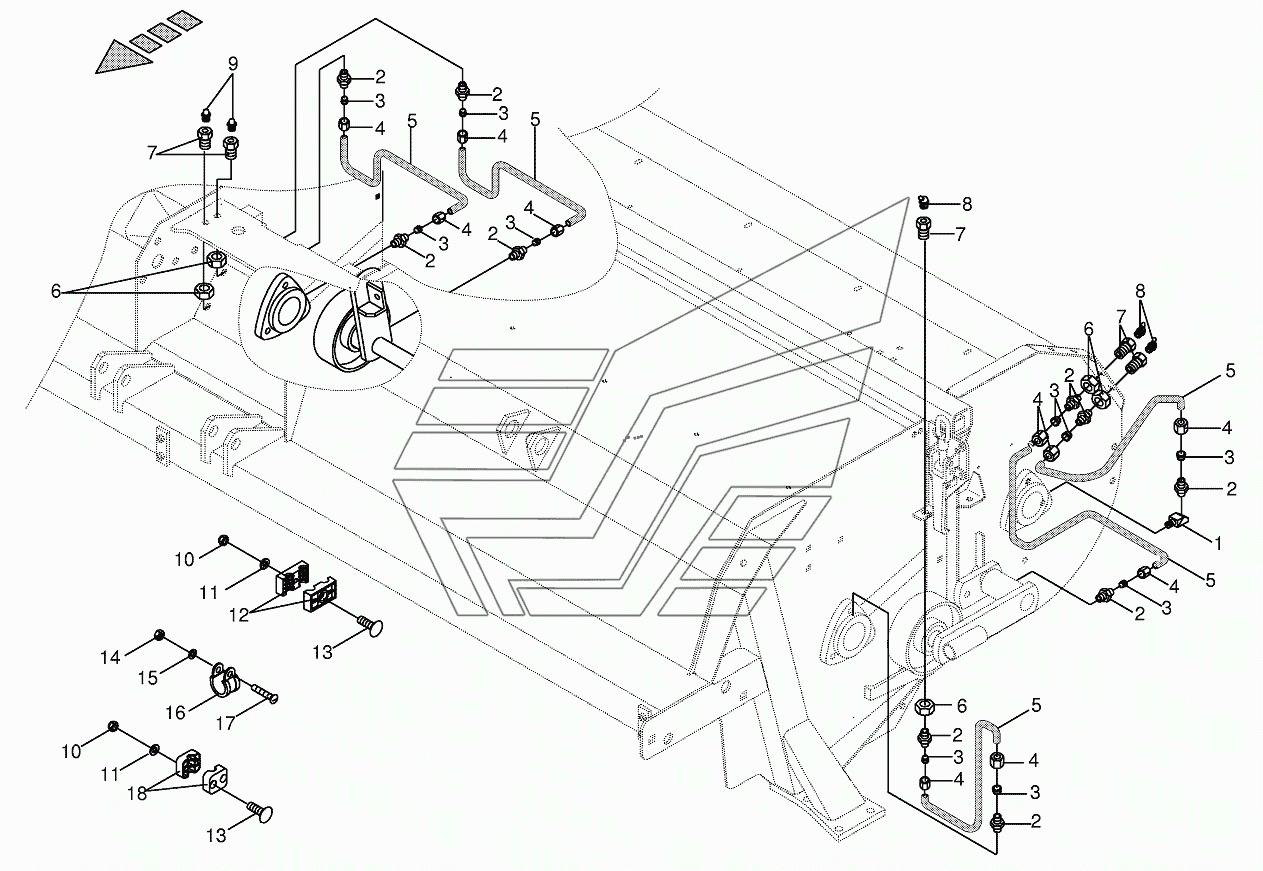

Lubricating line / grease - lateral CRI BIG-M-II. Каталог 2016г.

Conditioner plate / Guard plate -right BIG-M-II High-cut skid BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw-in nipple

Заводской номер: 009400970 Количество на модель:
009400970
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009209201 Количество на модель:
009209201
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009209160 Количество на модель:
009209160
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009209050 Количество на модель:
009209050
5

Номер детали на чертеже:

5

Plastic tube filled with grease-Id.-no.= 1m

Заводской номер: 009389330 Количество на модель:
009389330
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 009080191 Количество на модель:
009080191
7

Номер детали на чертеже:

7

Tube union

Заводской номер: 009385150 Количество на модель:
009385150
8

Номер детали на чертеже:

8

Grease niple

Заводской номер: 009191060 Количество на модель:
009191060
9

Номер детали на чертеже:

9

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009103511 Количество на модель:
009103511
12

Номер детали на чертеже:

12

Tube clamp-2 halves

Заводской номер: 009251380 Количество на модель:
009251380
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009047140 Количество на модель:
009047140
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
15

Номер детали на чертеже:

15

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
16

Номер детали на чертеже:

16

Tube clip w. rubber

Заводской номер: 009240100 Количество на модель:
009240100
17

Номер детали на чертеже:

17

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
18

Номер детали на чертеже:

18

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
