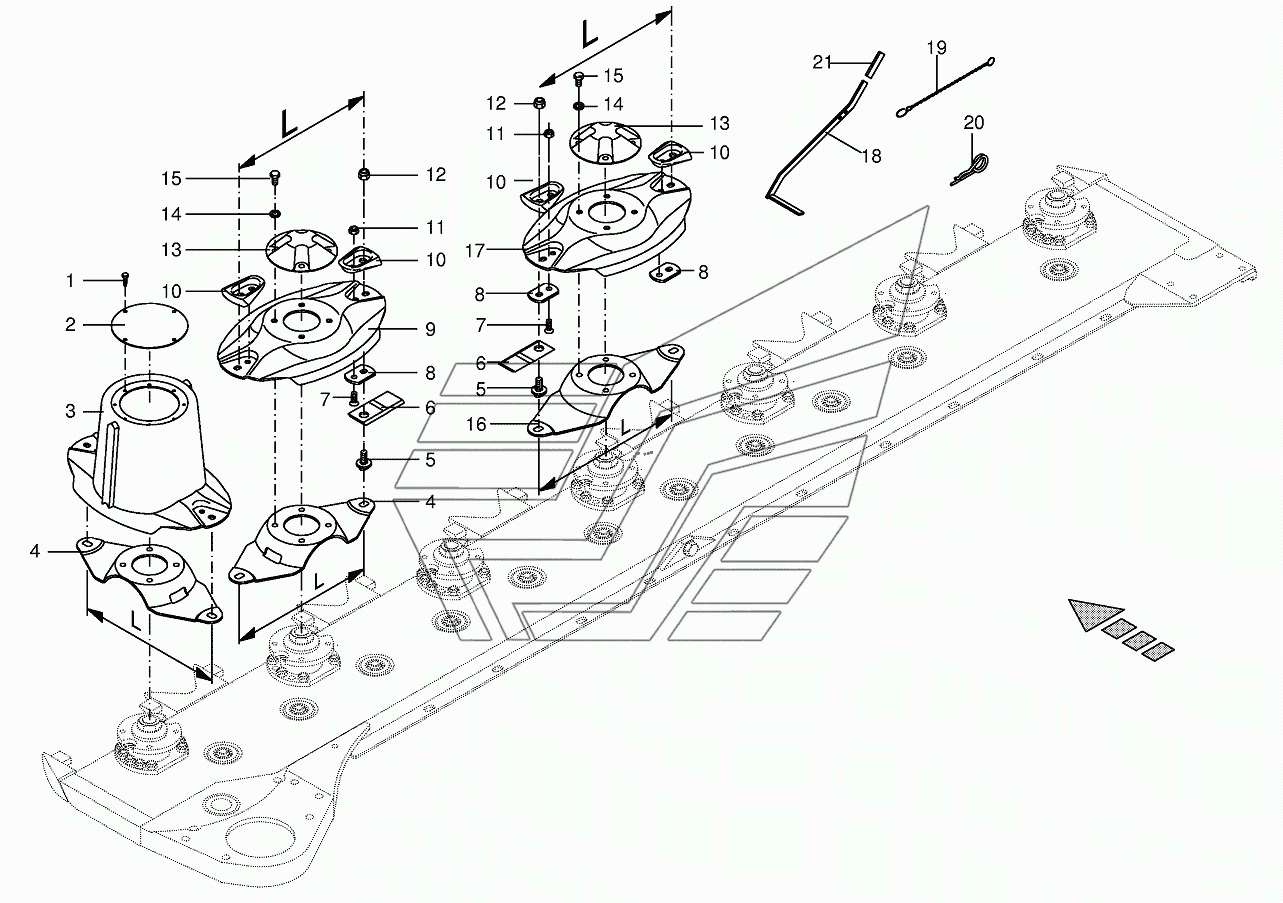

Cutter bar with quick coupler-front BIG-M-II. Каталог 2016г.

Cutter bar with blade fastening-front BIG-M-II Tine conditioner housing/tine conditiner - front BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Mower drum

Заводской номер: 002535321 Количество на модель: 2
002535321
2
4

Номер детали на чертеже:

4

Knife support-dmAdm

Заводской номер: 002530455 Количество на модель: 3
002530455
3
5

Номер детали на чертеже:

5

Mower pin

Заводской номер: 002531080 Количество на модель: 14
002531080
14
6

Номер детали на чертеже:

6

Knife-right

Заводской номер: 001398890 Количество на модель: 8
001398890
8
6

Номер детали на чертеже:

6

Knife-left

Заводской номер: 001398880 Количество на модель: 6
001398880
6
7

Номер детали на чертеже:

7

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
8

Номер детали на чертеже:

8

Knife support

Заводской номер: 002530421 Количество на модель: 14
002530421
14
9

Номер детали на чертеже:

9

Mower disc

Заводской номер: 002535311 Количество на модель: 1
002535311
1
10

Номер детали на чертеже:

10

Guard

Заводской номер: 002535430 Количество на модель: 14
002535430
14
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
13

Номер детали на чертеже:

13

Cover

Заводской номер: 002530470 Количество на модель: 5
002530470
5
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
16

Номер детали на чертеже:

16

Knife support-dmBdm

Заводской номер: 002530465 Количество на модель: 4
002530465
4
17

Номер детали на чертеже:

17

Mower disc

Заводской номер: 002535301 Количество на модель: 4
002535301
4
18

Номер детали на чертеже:

18

Special key for blades-incl. handle

Заводской номер: 002320050 Количество на модель:
002320050
19

Номер детали на чертеже:

19

Chain

Заводской номер: 009226512 Количество на модель:
009226512
20

Номер детали на чертеже:

20

Spring clip

Заводской номер: 009171030 Количество на модель:
009171030
21

Номер детали на чертеже:

21

Handle

Заводской номер: 009250160 Количество на модель:
009250160
