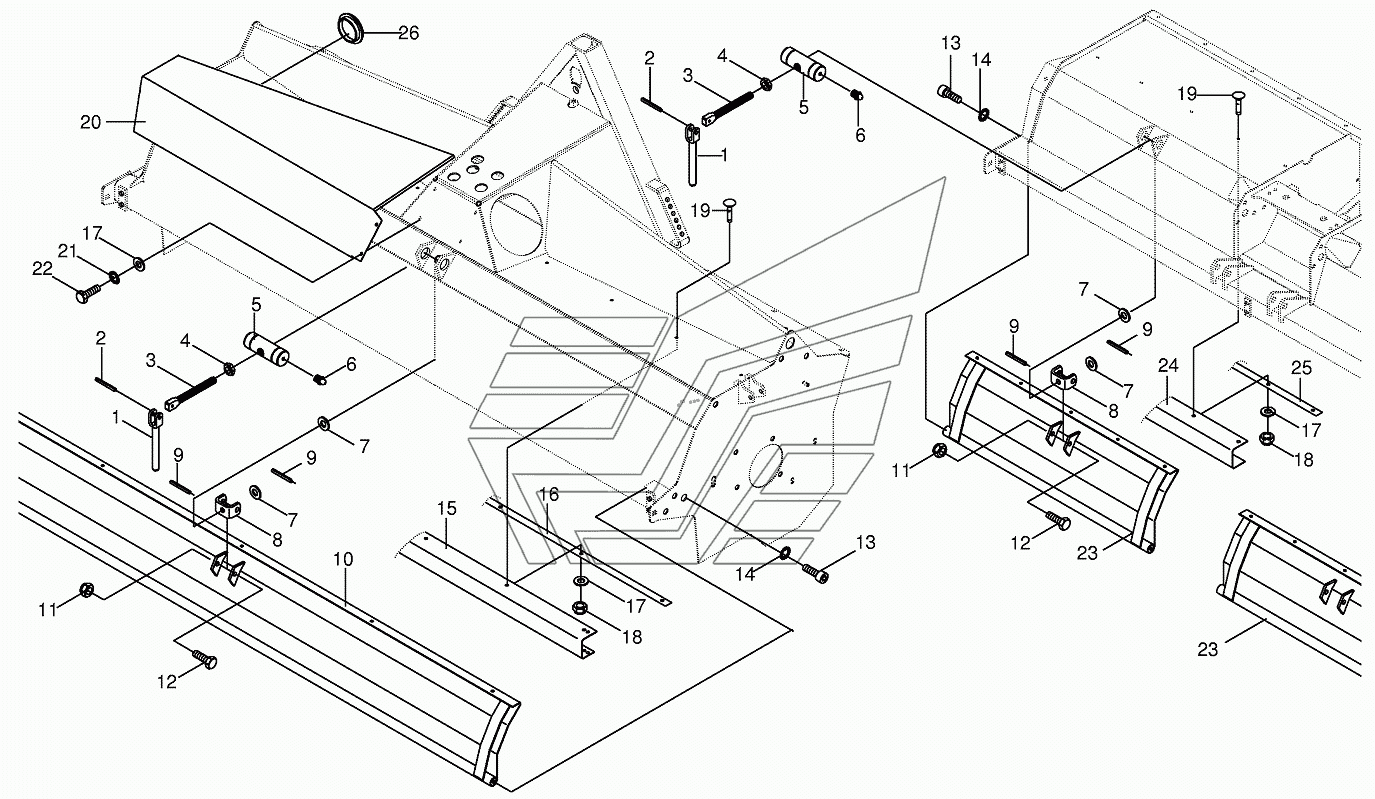

Chequered plate - front / lateral BIG-M-II. Каталог 2016г.

Lubricating line / grease - lateral BIG-M-II Cutter bar with bearings BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Handle

Заводской номер: 00620571 Количество на модель:
00620571
2

Номер детали на чертеже:

2

Roll pin

Заводской номер: 009126712 Количество на модель:
009126712
3

Номер детали на чертеже:

3

Spindle

Заводской номер: 002535161 Количество на модель:
002535161
4

Номер детали на чертеже:

4

Hex nut-low form

Заводской номер: 009085251 Количество на модель:
009085251
5

Номер детали на чертеже:

5

Coupling female

Заводской номер: 002503730 Количество на модель:
002503730
6

Номер детали на чертеже:

6

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009105122 Количество на модель:
009105122
8

Номер детали на чертеже:

8

U-bow

Заводской номер: 002535151 Количество на модель:
002535151
9

Номер детали на чертеже:

9

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
10

Номер детали на чертеже:

10

Chequered plate

Заводской номер: 002534231 Количество на модель: 1
002534231
1
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009003490 Количество на модель:
009003490
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009032050 Количество на модель:
009032050
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099041 Количество на модель:
009099041
15

Номер детали на чертеже:

15

Plastic cloth

Заводской номер: 002562210 Количество на модель: 1
002562210
1
16

Номер детали на чертеже:

16

Clamping strap

Заводской номер: 002562220 Количество на модель: 1
002562220
1
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009106030 Количество на модель:
009106030
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
19

Номер детали на чертеже:

19

Coach bolt

Заводской номер: 009049512 Количество на модель:
009049512
20

Номер детали на чертеже:

20

Guard-left

Заводской номер: 002566612 Количество на модель:
002566612
20

Номер детали на чертеже:

20

Guard-right

Заводской номер: 002566622 Количество на модель:
002566622
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
23

Номер детали на чертеже:

23

Chequered plate-lateral

Заводской номер: 002320652 Количество на модель: 2
002320652
2
24

Номер детали на чертеже:

24

Plastic cloth

Заводской номер: 002320680 Количество на модель: 2
002320680
2
25

Номер детали на чертеже:

25

Clamping strap

Заводской номер: 002320690 Количество на модель: 2
002320690
2
26

Номер детали на чертеже:

26

Sealing plug

Заводской номер: 009251150 Количество на модель:
009251150
