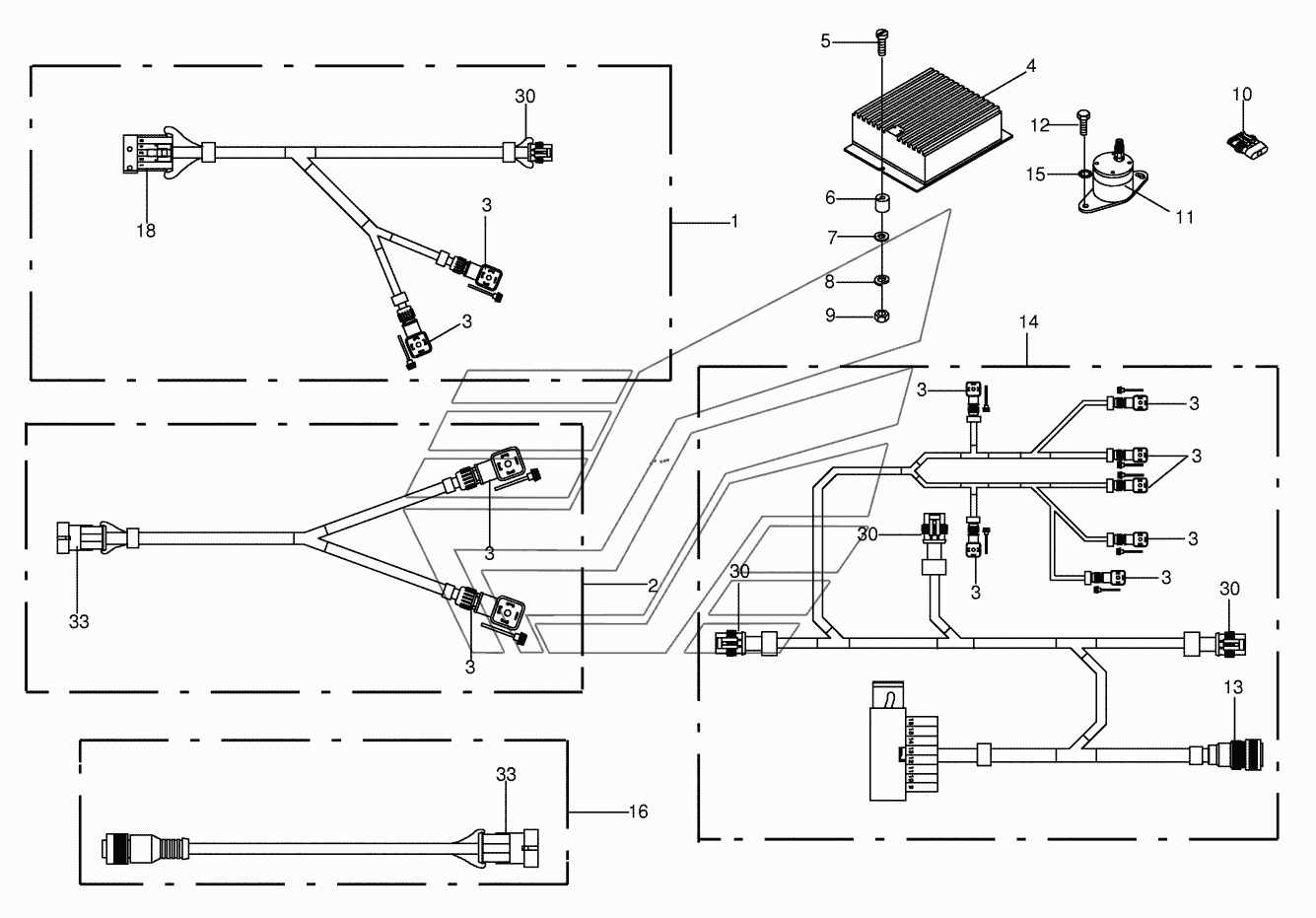

Wiring Harness BIG-M-II. Каталог 2016г.

Distributor BIG-M-II Wiring Harness BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
30
33

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness-spring compensation

Заводской номер: 003033620 Количество на модель:
003033620
2

Номер детали на чертеже:

2

Wiring harness

Заводской номер: 003033700 Количество на модель:
003033700
3

Номер детали на чертеже:

3

Valve plug with LED

Заводской номер: 003019870 Количество на модель:
003019870
4

Номер детали на чертеже:

4

Dios exit-module

Заводской номер: 003033910 Количество на модель:
003033910
5

Номер детали на чертеже:

5

Allen screw

Заводской номер: 009034220 Количество на модель:
009034220
6

Номер детали на чертеже:

6

Rubber pad

Заводской номер: 009242020 Количество на модель:
009242020
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009103250 Количество на модель:
009103250
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 009100010 Количество на модель:
009100010
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
10

Номер детали на чертеже:

10

Blind-pin casing-4-pole

Заводской номер: 003029820 Количество на модель:
003029820
11

Номер детали на чертеже:

11

Sensor

Заводской номер: 003033920 Количество на модель:
003033920
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
13

Номер детали на чертеже:

13

Plug-31-pole

Заводской номер: 003024310 Количество на модель:
003024310
14

Номер детали на чертеже:

14

Wiring harness

Заводской номер: 003033931 Количество на модель:
003033931
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
16

Номер детали на чертеже:

16

Adapter wire-8-pole

Заводской номер: 003033941 Количество на модель:
003033941
18

Номер детали на чертеже:

18

Plug-10-pole

Заводской номер: 003030840 Количество на модель:
003030840
30

Номер детали на чертеже:

30

Plug-4-pole

Заводской номер: 003023530 Количество на модель:
003023530
33

Номер детали на чертеже:

33

Coupling socket-4-pole

Заводской номер: 003023540 Количество на модель:
003023540
