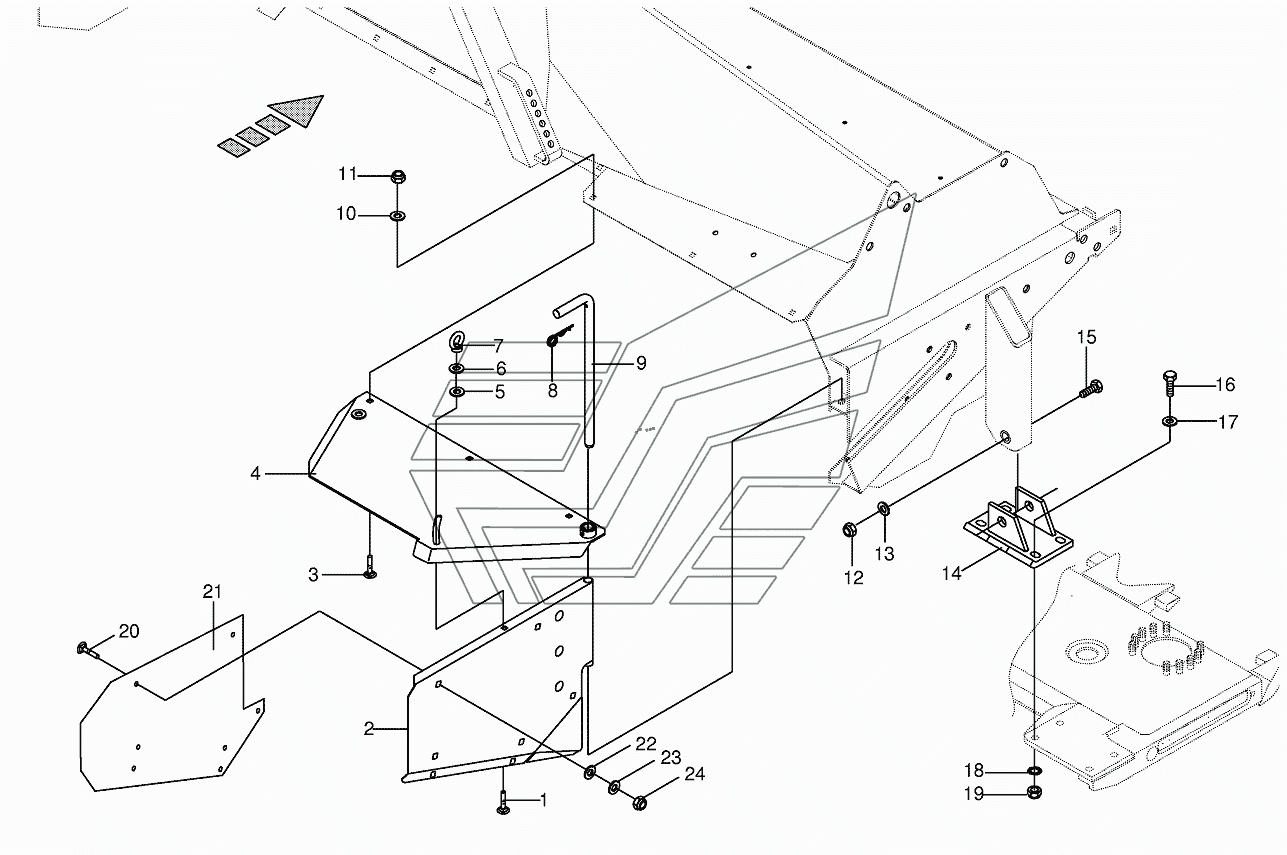

Swathlaying-front BIG-M-II. Каталог 2016г.

Front-guard BIG-M-II Cutter bar with bearings-lateral BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Coach bolt

Заводской номер: 009048821 Количество на модель:
009048821
2

Номер детали на чертеже:

2

Swath door-right

Заводской номер: 002566960 Количество на модель:
002566960
2

Номер детали на чертеже:

2

Swath door-left

Заводской номер: 002566950 Количество на модель:
002566950
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
4

Номер детали на чертеже:

4

Swath cover-right

Заводской номер: 002321971 Количество на модель:
002321971
4

Номер детали на чертеже:

4

Swath cover-left

Заводской номер: 002321961 Количество на модель:
002321961
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106431 Количество на модель:
009106431
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009103470 Количество на модель:
009103470
7

Номер детали на чертеже:

7

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
8

Номер детали на чертеже:

8

Spring clip

Заводской номер: 009171070 Количество на модель:
009171070
9

Номер детали на чертеже:

9

Pin

Заводской номер: 002566710 Количество на модель:
002566710
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009106240 Количество на модель:
009106240
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009105122 Количество на модель:
009105122
14

Номер детали на чертеже:

14

Plate

Заводской номер: 002536230 Количество на модель:
002536230
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009015120 Количество на модель:
009015120
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009014540 Количество на модель:
009014540
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009105061 Количество на модель:
009105061
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
20

Номер детали на чертеже:

20

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
21

Номер детали на чертеже:

21

Extension of swath flaps

Заводской номер: 002336270 Количество на модель: 2
002336270
2
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009105102 Количество на модель:
009105102
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
