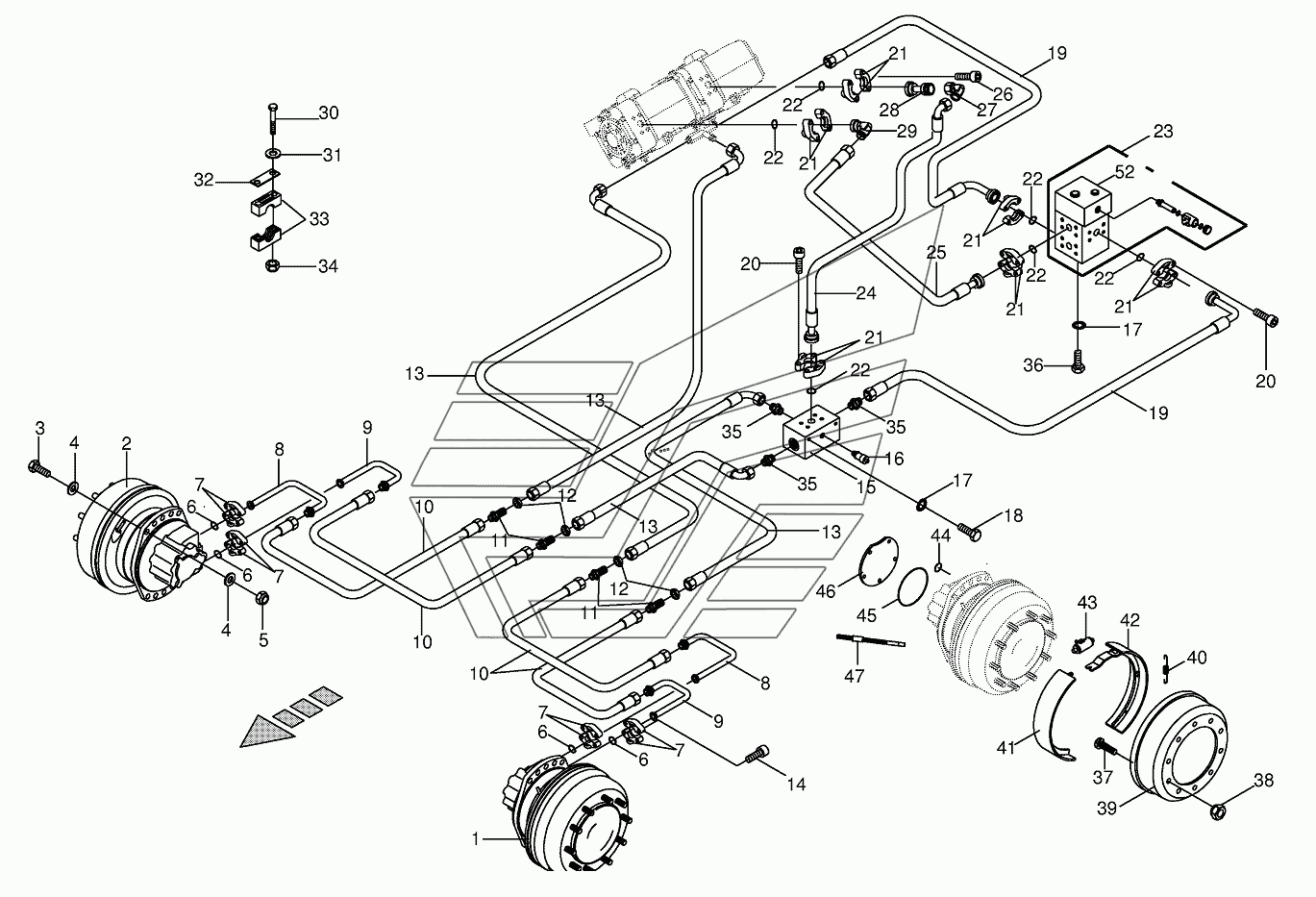

Hydr.ground drive-front BIG-M-II. Каталог 2016г.

Radiator-var. displ. pump BIG-M-II Hydr.ground drive-rear BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket ring

Заводской номер: 009191240 Количество на модель:
009191240
1

Номер детали на чертеже:

1

Wheel motor-left, cpl.

Заводской номер: 002315520 Количество на модель:
002315520
2

Номер детали на чертеже:

2

Wheel motor-right, cpl.

Заводской номер: 002315510 Количество на модель:
002315510
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009012171 Количество на модель:
009012171
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105122 Количество на модель:
009105122
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 009375570 Количество на модель:
009375570
7

Номер детали на чертеже:

7

SAE-flange section

Заводской номер: 009208600 Количество на модель:
009208600
8

Номер детали на чертеже:

8

Soldered joint

Заводской номер: 002327130 Количество на модель:
002327130
9

Номер детали на чертеже:

9

Soldered joint

Заводской номер: 002327140 Количество на модель:
002327140
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009200280 Количество на модель:
009200280
11

Номер детали на чертеже:

11

Straight 2-way connector-incl. locknut

Заводской номер: 009197440 Количество на модель:
009197440
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 009197450 Количество на модель:
009197450
13

Номер детали на чертеже:

13

High pressure hose line

Заводской номер: 009200640 Количество на модель:
009200640
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009031090 Количество на модель:
009031090
15

Номер детали на чертеже:

15

High pressure hydraulic modulation block

Заводской номер: 002326620 Количество на модель:
002326620
16

Номер детали на чертеже:

16

Pressure sensor

Заводской номер: 003024730 Количество на модель:
003024730
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
19

Номер детали на чертеже:

19

High pressure hose line

Заводской номер: 009197840 Количество на модель:
009197840
20

Номер детали на чертеже:

20

Allen screw

Заводской номер: 009031431 Количество на модель:
009031431
21

Номер детали на чертеже:

21

SAE-flange section

Заводской номер: 009208610 Количество на модель:
009208610
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 009375580 Количество на модель:
009375580
23

Номер детали на чертеже:

23

Hp-ganged valve

Заводской номер: 002319380 Количество на модель:
002319380
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 009197730 Количество на модель:
009197730
25

Номер детали на чертеже:

25

High pressure hose line

Заводской номер: 009197670 Количество на модель:
009197670
26

Номер детали на чертеже:

26

Allen screw

Заводской номер: 009003120 Количество на модель:
009003120
27

Номер детали на чертеже:

27

Lug

Заводской номер: 009199040 Количество на модель:
009199040
28

Номер детали на чертеже:

28

SAE extern.screw thread flange

Заводской номер: 009199020 Количество на модель:
009199020
29

Номер детали на чертеже:

29

SAE-flange adapter

Заводской номер: 009199030 Количество на модель:
009199030
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009014391 Количество на модель:
009014391
31

Номер детали на чертеже:

31

Washer

Заводской номер: 009103530 Количество на модель:
009103530
32

Номер детали на чертеже:

32

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
33

Номер детали на чертеже:

33

Tube clamp-2 halves

Заводской номер: 009251540 Количество на модель:
009251540
34

Номер детали на чертеже:

34

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 009197830 Количество на модель:
009197830
37

Номер детали на чертеже:

37

Wheel pin

Заводской номер: 009191180 Количество на модель:
009191180
38

Номер детали на чертеже:

38

Nut

Заводской номер: 009102200 Количество на модель:
009102200
39

Номер детали на чертеже:

39

Brake drum-10 hole

Заводской номер: 009190600 Количество на модель:
009190600
40

Номер детали на чертеже:

40

Spring set

Заводской номер: 009190610 Количество на модель:
009190610
41

Номер детали на чертеже:

41

Brake shoe-left/right

Заводской номер: 009190480 Количество на модель:
009190480
42

Номер детали на чертеже:

42

Brake shoe-left

Заводской номер: 009190500 Количество на модель:
009190500
42

Номер детали на чертеже:

42

Brake shoe-right

Заводской номер: 009190490 Количество на модель:
009190490
43

Номер детали на чертеже:

43

Wheel brake cylinder

Заводской номер: 009190580 Количество на модель:
009190580
44

Номер детали на чертеже:

44

O-ring

Заводской номер: 009375740 Количество на модель:
009375740
45

Номер детали на чертеже:

45

O-ring

Заводской номер: 009375730 Количество на модель:
009375730
46

Номер детали на чертеже:

46

Cover

Заводской номер: 009190510 Количество на модель:
009190510
47

Номер детали на чертеже:

47

Brake cable

Заводской номер: 009190590 Количество на модель:
009190590
52

Номер детали на чертеже:

52

Head rinse valve

Заводской номер: 009190731 Количество на модель:
009190731
