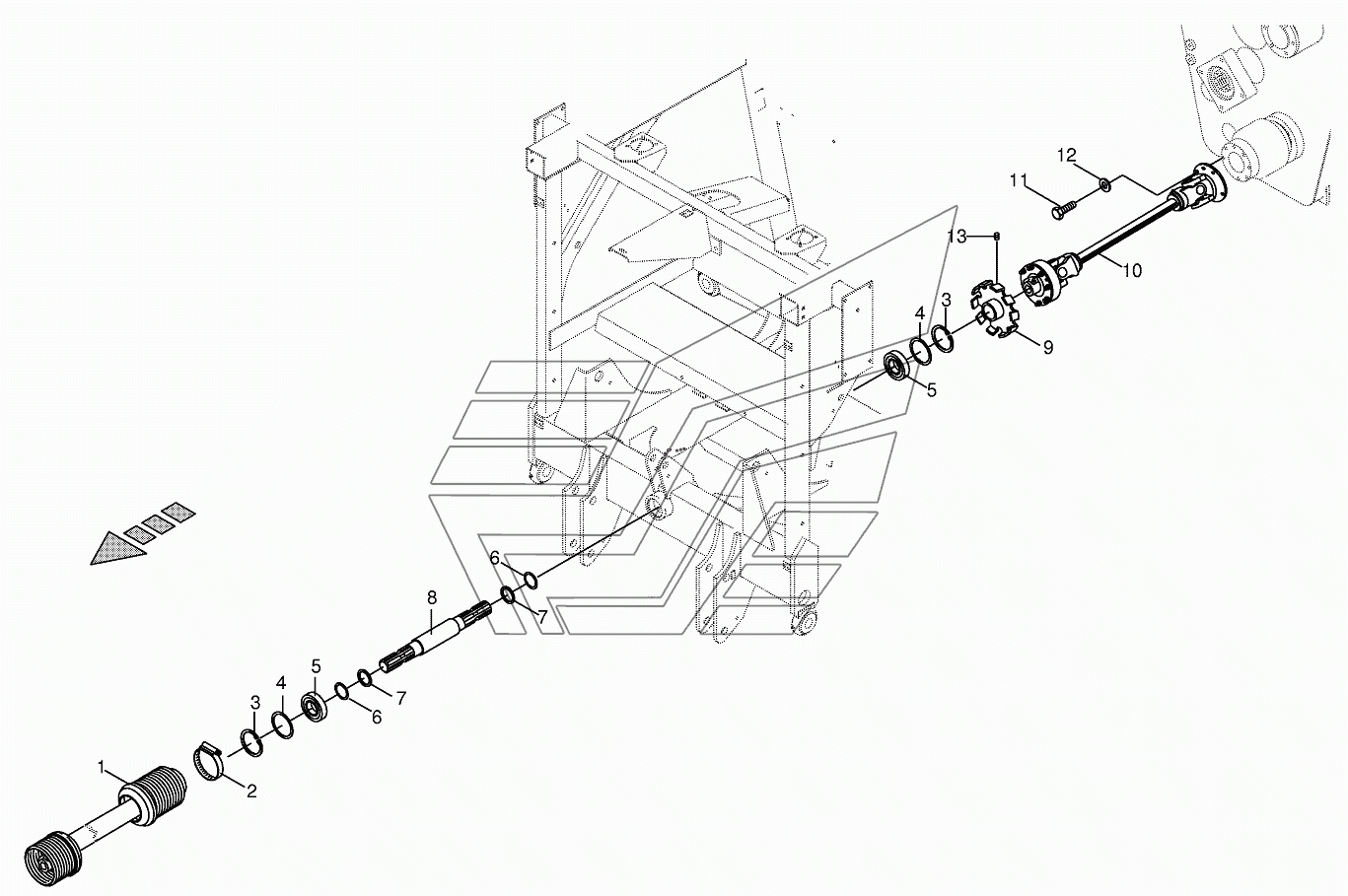

Front auxiliary pto.stub BIG-M-II. Каталог 2016г.

Portal cpl. BIG-M-II Central gearbox cpl. BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pto drive shaft

Заводской номер: 009559200 Количество на модель:
009559200
2

Номер детали на чертеже:

2

Tube clip

Заводской номер: 009240050 Количество на модель:
009240050
3

Номер детали на чертеже:

3

Circlip

Заводской номер: 009116680 Количество на модель:
009116680
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109150 Количество на модель:
009109150
4

Номер детали на чертеже:

4

Shim ring

Заводской номер: 009109120 Количество на модель:
009109120
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009305370 Количество на модель:
009305370
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
7

Номер детали на чертеже:

7

Washer

Заводской номер: 002332120 Количество на модель:
002332120
8

Номер детали на чертеже:

8

Drive shaft

Заводской номер: 002332110 Количество на модель:
002332110
9

Номер детали на чертеже:

9

Timing disc

Заводской номер: 002329411 Количество на модель:
002329411
10

Номер детали на чертеже:

10

Pto drive shaft

Заводской номер: 009559410 Количество на модель:
009559410
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009104130 Количество на модель:
009104130
13

Номер детали на чертеже:

13

Threaded pin

Заводской номер: 009059221 Количество на модель:
009059221
Portal cpl. BIG-M-II Central gearbox cpl. BIG-M-II
