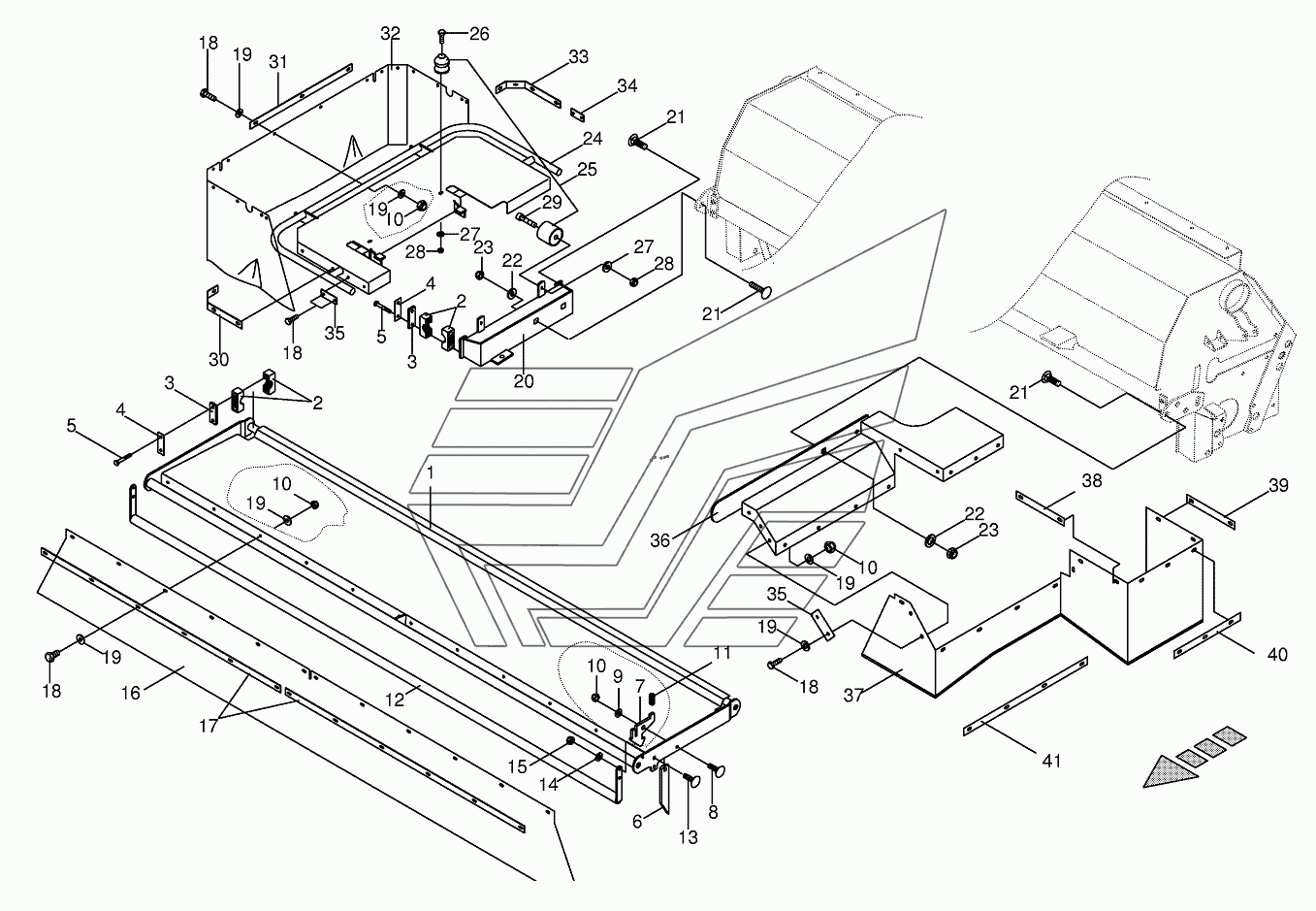

Guard for mower beam-right CRI BIG-M-II. Каталог 2016г.

Actuation console-right BIG-M-II Guard for mower beam-left CRI BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Guard-right

Заводской номер: 002581820 Количество на модель:
002581820
1

Номер детали на чертеже:

1

Guard-front

Заводской номер: 002553234 Количество на модель:
002553234
2

Номер детали на чертеже:

2

Tube clamp-2 halves

Заводской номер: 009251040 Количество на модель:
009251040
3

Номер детали на чертеже:

3

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
4

Номер детали на чертеже:

4

Locking plate

Заводской номер: 002508510 Количество на модель:
002508510
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
6

Номер детали на чертеже:

6

Support

Заводской номер: 002512620 Количество на модель:
002512620
7

Номер детали на чертеже:

7

Ratchet

Заводской номер: 002563541 Количество на модель:
002563541
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009048131 Количество на модель:
009048131
9

Номер детали на чертеже:

9

Washer

Заводской номер: 009104130 Количество на модель:
009104130
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
11

Номер детали на чертеже:

11

Pressure spring

Заводской номер: 002749490 Количество на модель:
002749490
12

Номер детали на чертеже:

12

Swing tube

Заводской номер: 002563551 Количество на модель:
002563551
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009105061 Количество на модель:
009105061
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
16

Номер детали на чертеже:

16

Plastic cloth-front

Заводской номер: 002554530 Количество на модель:
002554530
17

Номер детали на чертеже:

17

Clamping strap

Заводской номер: 001447280 Количество на модель:
001447280
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009106030 Количество на модель:
009106030
20

Номер детали на чертеже:

20

Guard console

Заводской номер: 002581780 Количество на модель:
002581780
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009047080 Количество на модель:
009047080
22

Номер детали на чертеже:

22

Washer

Заводской номер: 009103620 Количество на модель:
009103620
23

Номер детали на чертеже:

23

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
24

Номер детали на чертеже:

24

Guard-right

Заводской номер: 002582140 Количество на модель:
002582140
25

Номер детали на чертеже:

25

Clamp and buffer

Заводской номер: 002508311 Количество на модель:
002508311
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009010280 Количество на модель:
009010280
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009103511 Количество на модель:
009103511
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
29

Номер детали на чертеже:

29

Allen screw

Заводской номер: 009030450 Количество на модель:
009030450
30

Номер детали на чертеже:

30

Clamping strap

Заводской номер: 002553311 Количество на модель:
002553311
31

Номер детали на чертеже:

31

Clamping strap

Заводской номер: 002581940 Количество на модель:
002581940
32

Номер детали на чертеже:

32

Plastic cloth

Заводской номер: 002582180 Количество на модель:
002582180
33

Номер детали на чертеже:

33

Clamping strap

Заводской номер: 002581970 Количество на модель:
002581970
34

Номер детали на чертеже:

34

Clamping strap

Заводской номер: 002581950 Количество на модель:
002581950
35

Номер детали на чертеже:

35

Clamping strap

Заводской номер: 002554401 Количество на модель:
002554401
36

Номер детали на чертеже:

36

Guard

Заводской номер: 002584461 Количество на модель:
002584461
37

Номер детали на чертеже:

37

Plastic cloth

Заводской номер: 002584741 Количество на модель:
002584741
38

Номер детали на чертеже:

38

Clamping strap

Заводской номер: 002536710 Количество на модель:
002536710
39

Номер детали на чертеже:

39

Clamping strap

Заводской номер: 002584830 Количество на модель:
002584830
40

Номер детали на чертеже:

40

Clamping strap

Заводской номер: 001518880 Количество на модель:
001518880
41

Номер детали на чертеже:

41

Clamping strap

Заводской номер: 002553291 Количество на модель:
002553291
