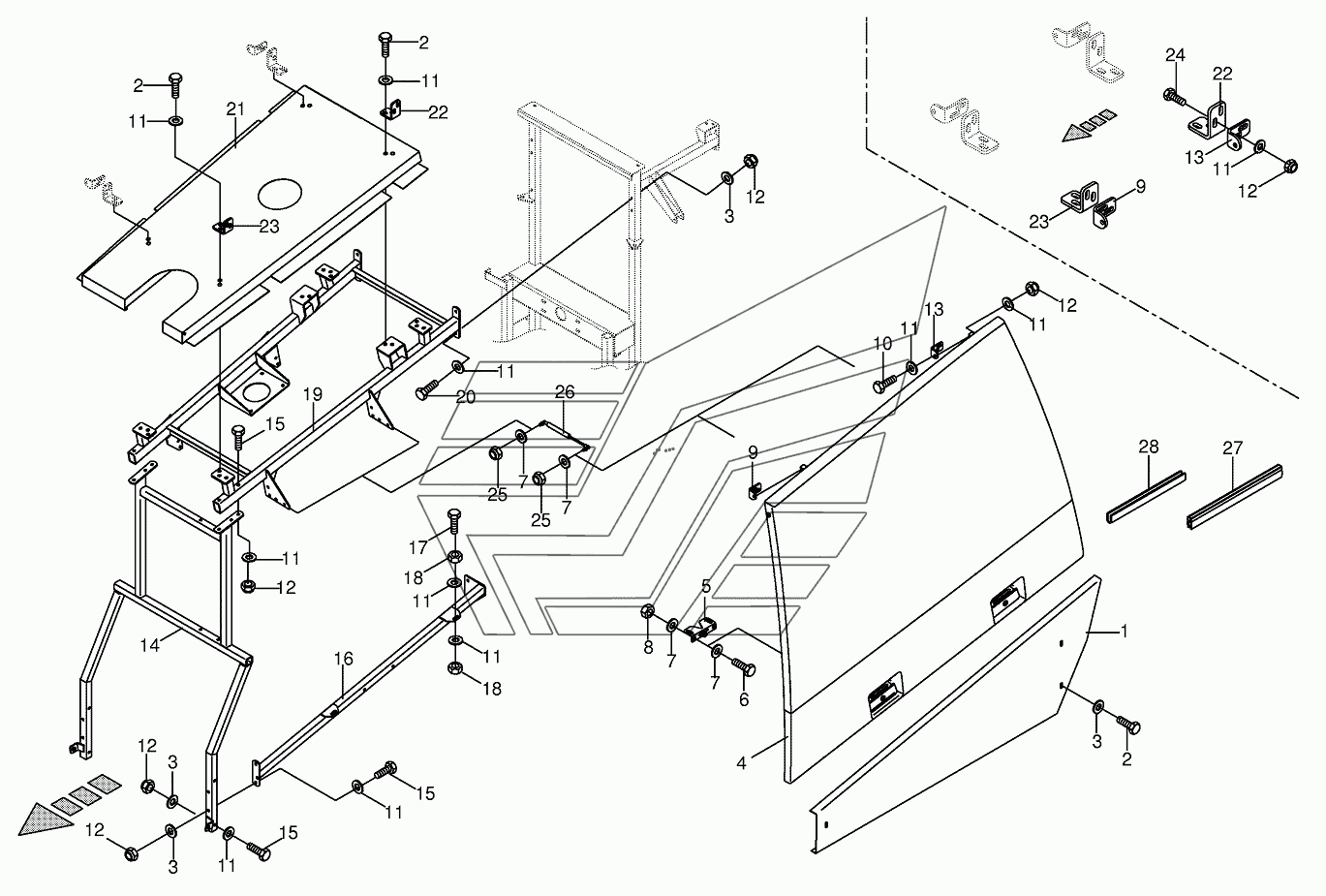

Engine guards BIG-M-II. Каталог 2016г.

Valve guard BIG-M-II Radiator guards BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard-left

Заводской номер: 002317571 Количество на модель:
002317571
1

Номер детали на чертеже:

1

Guard-right

Заводской номер: 002317581 Количество на модель:
002317581
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103530 Количество на модель:
009103530
4

Номер детали на чертеже:

4

Protective lid-left

Заводской номер: 002319940 Количество на модель:
002319940
4

Номер детали на чертеже:

4

Protective lid-right

Заводской номер: 002319950 Количество на модель:
002319950
5

Номер детали на чертеже:

5

Gate lock

Заводской номер: 009389841 Количество на модель:
009389841
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
9

Номер детали на чертеже:

9

Supporting angle

Заводской номер: 002329071 Количество на модель: 2
002329071
2
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009002841 Количество на модель:
009002841
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009104140 Количество на модель:
009104140
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Supporting angle

Заводской номер: 002330271 Количество на модель: 2
002330271
2
14

Номер детали на чертеже:

14

Frame

Заводской номер: 002317864 Количество на модель:
002317864
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
16

Номер детали на чертеже:

16

Locking mechanism-left

Заводской номер: 002318981 Количество на модель:
002318981
16

Номер детали на чертеже:

16

Locking mechanism-right

Заводской номер: 002317991 Количество на модель:
002317991
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
18

Номер детали на чертеже:

18

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
19

Номер детали на чертеже:

19

Motor roof clamp

Заводской номер: 002331001 Количество на модель:
002331001
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009014391 Количество на модель:
009014391
21

Номер детали на чертеже:

21

Motor roof

Заводской номер: 002317661 Количество на модель:
002317661
22

Номер детали на чертеже:

22

Angle

Заводской номер: 002329061 Количество на модель: 2
002329061
2
23

Номер детали на чертеже:

23

Angle

Заводской номер: 002329051 Количество на модель: 2
002329051
2
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
26

Номер детали на чертеже:

26

Gas spring

Заводской номер: 009401930 Количество на модель:
009401930
27

Номер детали на чертеже:

27

Rubber profile-Id.-no.= 1m

Заводской номер: 009386951 Количество на модель:
009386951
28

Номер детали на чертеже:

28

Edge protection-Id.-no.= 1m

Заводской номер: 009251110 Количество на модель:
009251110
