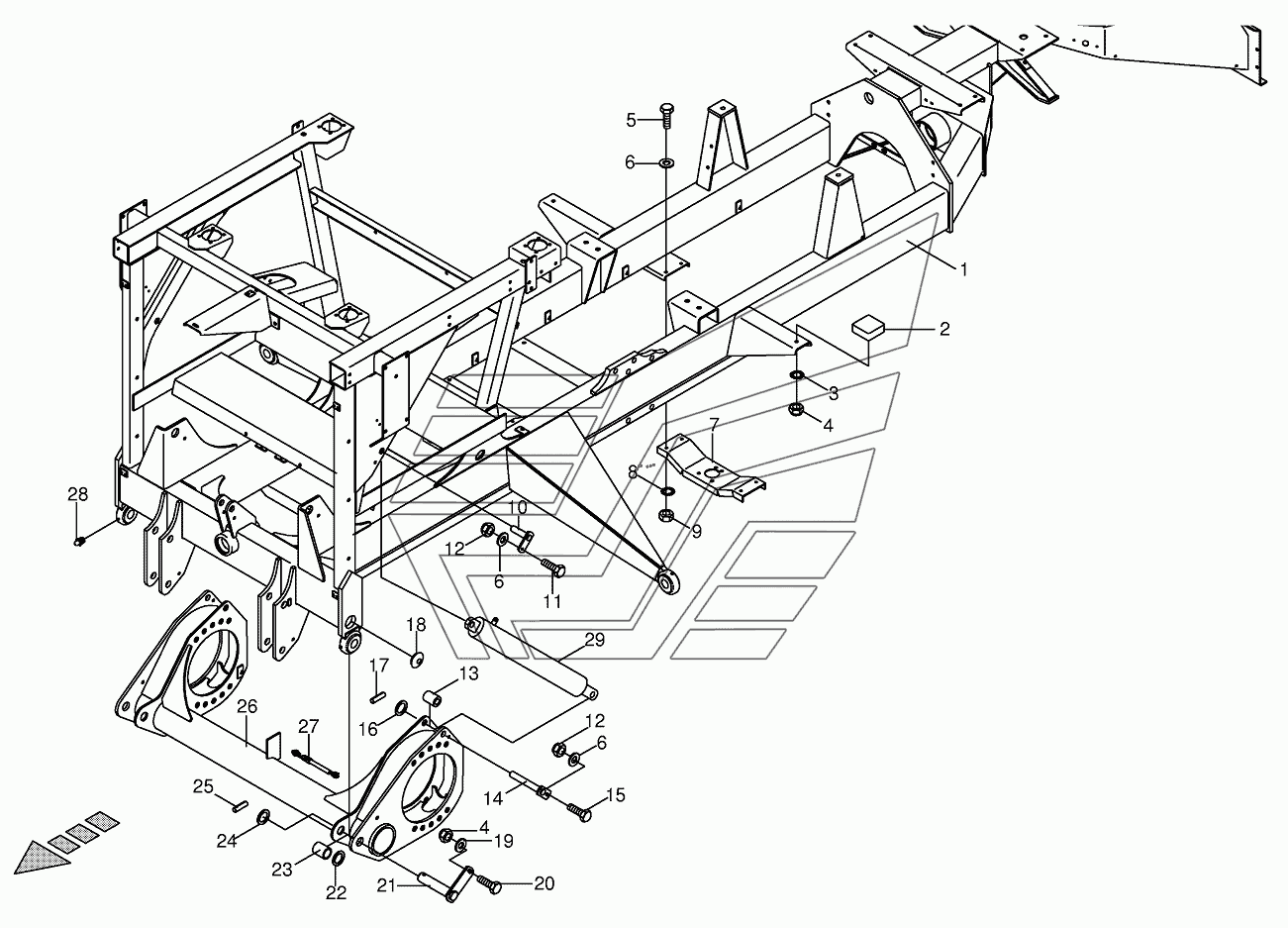

Frame/axle BIG-M-II. Каталог 2016г.

Tensioning device on central gearbox BIG-M-II Steering axle installed BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187830 Количество на модель:
009187830
1

Номер детали на чертеже:

1

Frame

Заводской номер: 002328010 Количество на модель:
002328010
2

Номер детали на чертеже:

2

Rubber pad

Заводской номер: 009242180 Количество на модель:
009242180
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104140 Количество на модель:
009104140
7

Номер детали на чертеже:

7

Traverse

Заводской номер: 002326680 Количество на модель:
002326680
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002308470 Количество на модель:
002308470
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Bushing

Заводской номер: 001536080 Количество на модель:
001536080
14

Номер детали на чертеже:

14

Pin

Заводской номер: 002328681 Количество на модель:
002328681
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009010612 Количество на модель:
009010612
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009105152 Количество на модель:
009105152
17

Номер детали на чертеже:

17

Roll pin

Заводской номер: 009127142 Количество на модель:
009127142
18

Номер детали на чертеже:

18

Sealing plug

Заводской номер: 009250010 Количество на модель:
009250010
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009105061 Количество на модель:
009105061
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009014520 Количество на модель:
009014520
21

Номер детали на чертеже:

21

Pin

Заводской номер: 002328771 Количество на модель:
002328771
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108900 Количество на модель:
009108900
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108910 Количество на модель:
009108910
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
23

Номер детали на чертеже:

23

Spacer bushing

Заводской номер: 002329760 Количество на модель:
002329760
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009105180 Количество на модель:
009105180
25

Номер детали на чертеже:

25

Roll pin

Заводской номер: 009127453 Количество на модель:
009127453
26

Номер детали на чертеже:

26

Leading axle

Заводской номер: 002328166 Количество на модель:
002328166
27

Номер детали на чертеже:

27

Namursensor

Заводской номер: 003021643 Количество на модель:
003021643
28

Номер детали на чертеже:

28

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
29

Номер детали на чертеже:

29

Hydraulic cylinder

Заводской номер: 009184790 Количество на модель:
009184790
