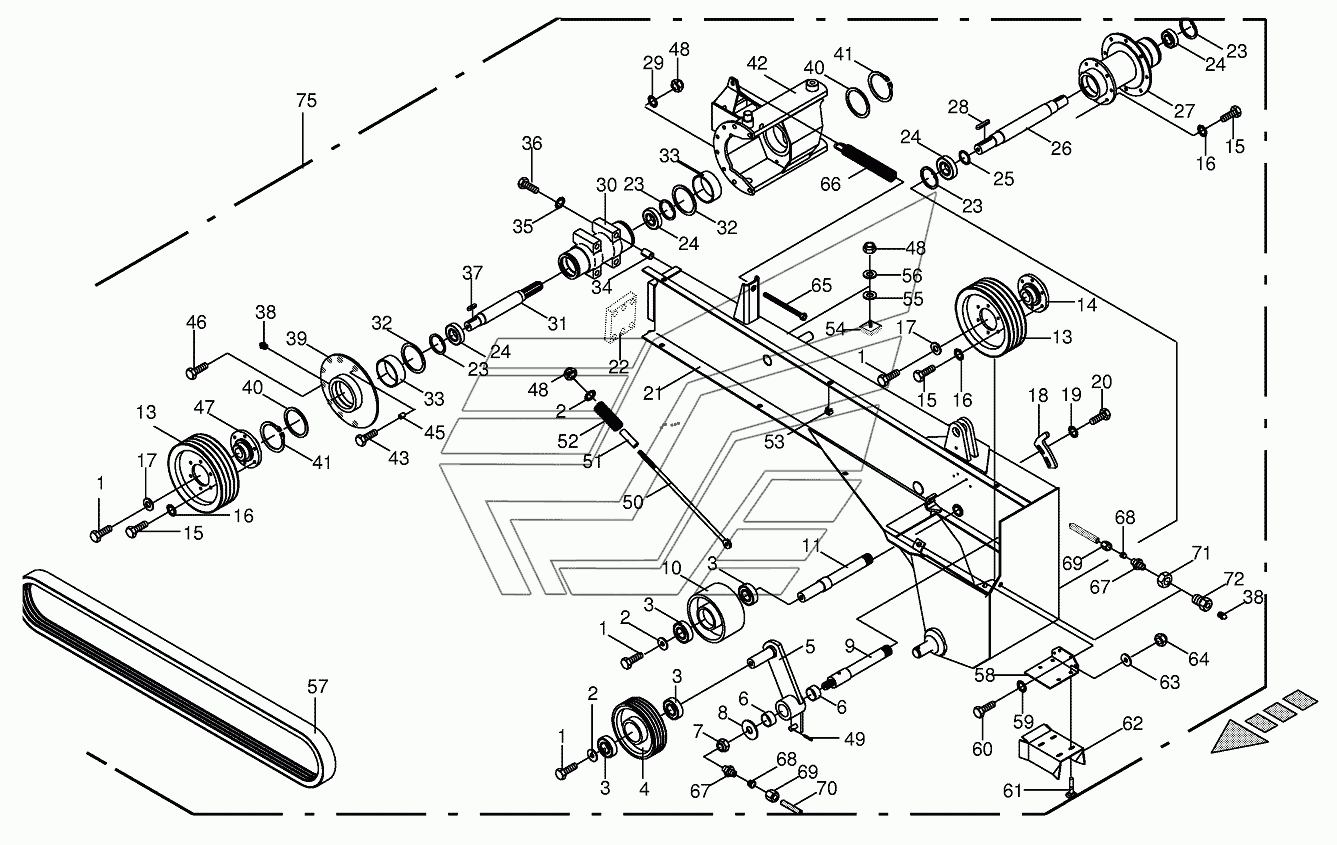

Control lever cpl.-right BIG-M-II. Каталог 2016г.

Control lever cpl.-left BIG-M-II Control lever/frame-left/right BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Shim ring

Заводской номер: 009110270 Количество на модель:
009110270

Номер детали на чертеже:

Shim ring

Заводской номер: 009110290 Количество на модель:
009110290
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106090 Количество на модель:
009106090
3

Номер детали на чертеже:

3

Grooved ball bearing

Заводской номер: 009305361 Количество на модель:
009305361
4

Номер детали на чертеже:

4

V-belt pulley

Заводской номер: 002509500 Количество на модель:
002509500
5

Номер детали на чертеже:

5

Tension lever-incl. bushing

Заводской номер: 002292800 Количество на модель:
002292800
6

Номер детали на чертеже:

6

Bearing bush

Заводской номер: 009349300 Количество на модель:
009349300
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087210 Количество на модель:
009087210
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009103310 Количество на модель:
009103310
9

Номер детали на чертеже:

9

Bearing bolt

Заводской номер: 002292760 Количество на модель:
002292760
10

Номер детали на чертеже:

10

Jockey pulley

Заводской номер: 002325071 Количество на модель:
002325071
11

Номер детали на чертеже:

11

Bearing bolt

Заводской номер: 002292750 Количество на модель:
002292750
12

Номер детали на чертеже:

12

Hex nut

Заводской номер: 009085410 Количество на модель:
009085410
13

Номер детали на чертеже:

13

V-belt pulley

Заводской номер: 002509020 Количество на модель:
002509020
14

Номер детали на чертеже:

14

Hub

Заводской номер: 002291100 Количество на модель:
002291100
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
17

Номер детали на чертеже:

17

Washer

Заводской номер: 002291110 Количество на модель:
002291110
18

Номер детали на чертеже:

18

Sensor link

Заводской номер: 002328810 Количество на модель:
002328810
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
21

Номер детали на чертеже:

21

Rh wing arm

Заводской номер: 002324811 Количество на модель:
002324811
22

Номер детали на чертеже:

22

Flange plate

Заводской номер: 002291852 Количество на модель:
002291852
23

Номер детали на чертеже:

23

Circlip

Заводской номер: 009116730 Количество на модель:
009116730
24

Номер детали на чертеже:

24

Grооvеd bаll bеаring

Заводской номер: 009303260 Количество на модель:
009303260
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
26

Номер детали на чертеже:

26

Drive shaft

Заводской номер: 002325051 Количество на модель:
002325051
27

Номер детали на чертеже:

27

Double flange bearing

Заводской номер: 002325001 Количество на модель:
002325001
28

Номер детали на чертеже:

28

Fit-in key

Заводской номер: 009153380 Количество на модель:
009153380
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
30

Номер детали на чертеже:

30

Bearing tube

Заводской номер: 002331060 Количество на модель:
002331060
31

Номер детали на чертеже:

31

Shaft

Заводской номер: 002325043 Количество на модель:
002325043
32

Номер детали на чертеже:

32

Supporting disc

Заводской номер: 009107600 Количество на модель:
009107600
33

Номер детали на чертеже:

33

Red bronze bushing

Заводской номер: 001394950 Количество на модель:
001394950
34

Номер детали на чертеже:

34

Roll pin

Заводской номер: 009125330 Количество на модель:
009125330
35

Номер детали на чертеже:

35

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009012143 Количество на модель:
009012143
37

Номер детали на чертеже:

37

Fit-in key

Заводской номер: 009151220 Количество на модель:
009151220
38

Номер детали на чертеже:

38

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
39

Номер детали на чертеже:

39

Bearing flange

Заводской номер: 002294287 Количество на модель:
002294287
41

Номер детали на чертеже:

41

Circlip

Заводской номер: 009115090 Количество на модель:
009115090
42

Номер детали на чертеже:

42

Cardan truss-right

Заводской номер: 002324416 Количество на модель:
002324416
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
45

Номер детали на чертеже:

45

Roll pin

Заводской номер: 009125071 Количество на модель:
009125071
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
47

Номер детали на чертеже:

47

Hub

Заводской номер: 002325981 Количество на модель:
002325981
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
49

Номер детали на чертеже:

49

Roll pin

Заводской номер: 009126132 Количество на модель:
009126132
50

Номер детали на чертеже:

50

Drawbar

Заводской номер: 002325091 Количество на модель:
002325091
51

Номер детали на чертеже:

51

Tube

Заводской номер: 002509560 Количество на модель:
002509560
52

Номер детали на чертеже:

52

Pressure spring

Заводской номер: 00930230 Количество на модель:
00930230
53

Номер детали на чертеже:

53

Nut

Заводской номер: 009095490 Количество на модель:
009095490
54

Номер детали на чертеже:

54

Rubber pad

Заводской номер: 009242180 Количество на модель:
009242180
55

Номер детали на чертеже:

55

Washer

Заводской номер: 009106420 Количество на модель:
009106420
56

Номер детали на чертеже:

56

Washer

Заводской номер: 009105061 Количество на модель:
009105061
57

Номер детали на чертеже:

57

V-belt

Заводской номер: 009215370 Количество на модель:
009215370
58

Номер детали на чертеже:

58

Sheet steel angle

Заводской номер: 002310560 Количество на модель:
002310560
59

Номер детали на чертеже:

59

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
60

Номер детали на чертеже:

60

Hex head bolt

Заводской номер: 009006080 Количество на модель:
009006080
61

Номер детали на чертеже:

61

Coach bolt

Заводской номер: 009047101 Количество на модель:
009047101
62

Номер детали на чертеже:

62

Guide plate

Заводской номер: 002310570 Количество на модель:
002310570
63

Номер детали на чертеже:

63

Washer

Заводской номер: 009103511 Количество на модель:
009103511
64

Номер детали на чертеже:

64

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
65

Номер детали на чертеже:

65

Spindle

Заводской номер: 002298880 Количество на модель:
002298880
66

Номер детали на чертеже:

66

Tension spring

Заводской номер: 001514031 Количество на модель:
001514031
67

Номер детали на чертеже:

67

Male connector

Заводской номер: 009209201 Количество на модель:
009209201
68

Номер детали на чертеже:

68

Cutting ring

Заводской номер: 009209160 Количество на модель:
009209160
69

Номер детали на чертеже:

69

Nozzle disc cap

Заводской номер: 009209050 Количество на модель:
009209050
70

Номер детали на чертеже:

70

Plastic tube filled with grease-Id.-no.= 1m

Заводской номер: 009389330 Количество на модель:
009389330
71

Номер детали на чертеже:

71

Hex nut

Заводской номер: 009080191 Количество на модель:
009080191
72

Номер детали на чертеже:

72

Tube union

Заводской номер: 009385150 Количество на модель:
009385150
75

Номер детали на чертеже:

75

Extension arm-right, cpl.

Заводской номер: 002319870 Количество на модель:
002319870
