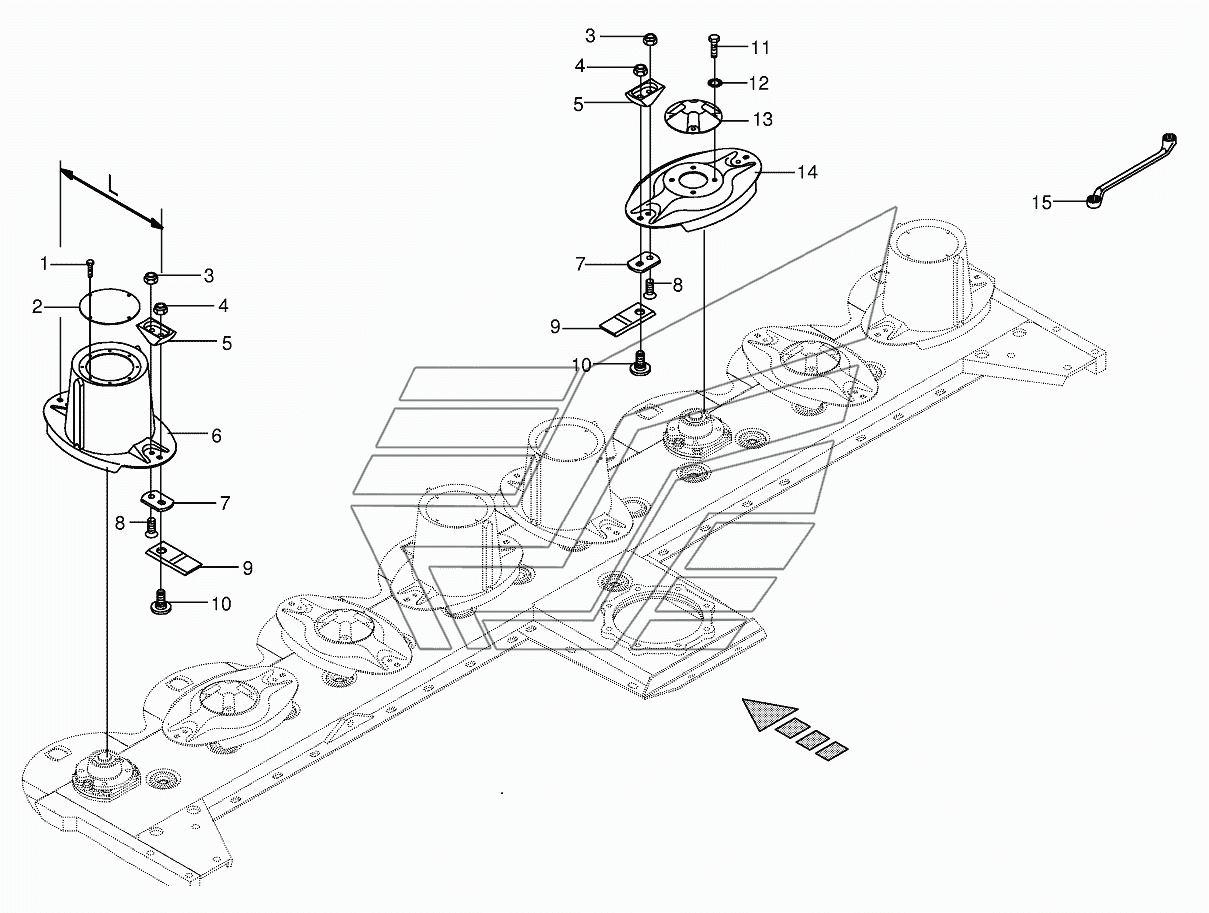

Cutter bar with blade fastening-lateral BIG-M-II. Каталог 2016г.

Cutter bar with bearings-lateral BIG-M-II Cutter bar with quick coupler-lateral BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069480 Количество на модель:
009069480
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009096021 Количество на модель:
009096021
5

Номер детали на чертеже:

5

Guard

Заводской номер: 002530431 Количество на модель:
002530431
6

Номер детали на чертеже:

6

Mower drum

Заводской номер: 002535220 Количество на модель: 4
002535220
4
7

Номер детали на чертеже:

7

Knife support

Заводской номер: 002530421 Количество на модель:
002530421
8

Номер детали на чертеже:

8

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
9

Номер детали на чертеже:

9

Knife-right

Заводской номер: 001398890 Количество на модель:
001398890
9

Номер детали на чертеже:

9

Knife-left

Заводской номер: 001398880 Количество на модель:
001398880
10

Номер детали на чертеже:

10

Knife screw

Заводской номер: 002530440 Количество на модель:
002530440
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
13

Номер детали на чертеже:

13

Cover

Заводской номер: 002530470 Количество на модель:
002530470
14

Номер детали на чертеже:

14

Mower disc

Заводской номер: 002535200 Количество на модель: 4
002535200
4
15

Номер детали на чертеже:

15

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
