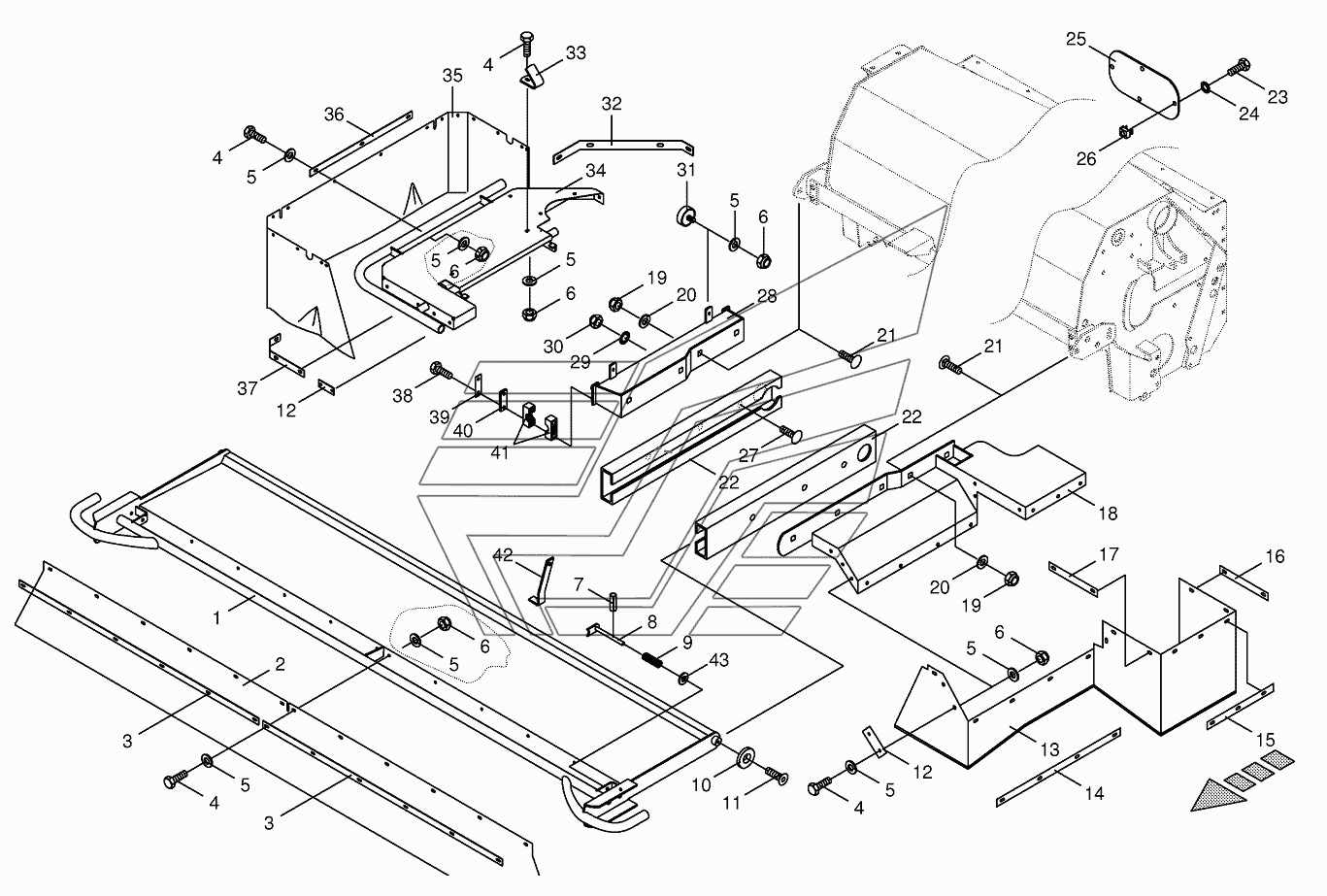

Guard for mower beam - right BIG-M-II. Каталог 2016г.

Accessories - Geabox BIG-M-II Guard for mower beam - left BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard-front

Заводской номер: 200304800 Количество на модель:
200304800
2

Номер детали на чертеже:

2

Protecting skirt-front

Заводской номер: 200106602 Количество на модель:
200106602
3

Номер детали на чертеже:

3

Clamping strap

Заводской номер: 200106581 Количество на модель:
200106581
4

Номер детали на чертеже:

4

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
5

Номер детали на чертеже:

5

Washer

Заводской номер: 900005850 Количество на модель:
900005850
6

Номер детали на чертеже:

6

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126112 Количество на модель:
009126112
8

Номер детали на чертеже:

8

Locking bolt

Заводской номер: 200304980 Количество на модель:
200304980
9

Номер детали на чертеже:

9

Pressure spring

Заводской номер: 001321891 Количество на модель:
001321891
10

Номер детали на чертеже:

10

Washer

Заводской номер: 200602970 Количество на модель:
200602970
11

Номер детали на чертеже:

11

Countersunkscrew

Заводской номер: 009040622 Количество на модель:
009040622
12

Номер детали на чертеже:

12

Clamping strap

Заводской номер: 200316100 Количество на модель:
200316100
13

Номер детали на чертеже:

13

Protecting skirt-inside right

Заводской номер: 200305532 Количество на модель:
200305532
14

Номер детали на чертеже:

14

Clamping strap

Заводской номер: 002553292 Количество на модель:
002553292
15

Номер детали на чертеже:

15

Clamping strap

Заводской номер: 001518882 Количество на модель:
001518882
16

Номер детали на чертеже:

16

Clamping strap

Заводской номер: 002584831 Количество на модель:
002584831
17

Номер детали на чертеже:

17

Clamping strap

Заводской номер: 002536711 Количество на модель:
002536711
18

Номер детали на чертеже:

18

Guard-inside right

Заводской номер: 200305080 Количество на модель:
200305080
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009105122 Количество на модель:
009105122
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009047080 Количество на модель:
009047080
22

Номер детали на чертеже:

22

Guide rail

Заводской номер: 200304950 Количество на модель:
200304950
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
25

Номер детали на чертеже:

25

Cover plate

Заводской номер: 002584531 Количество на модель:
002584531
26

Номер детали на чертеже:

26

Nut

Заводской номер: 009095470 Количество на модель:
009095470
27

Номер детали на чертеже:

27

Coach bolt

Заводской номер: 009048823 Количество на модель:
009048823
28

Номер детали на чертеже:

28

Guard console-right

Заводской номер: 200305110 Количество на модель:
200305110
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
31

Номер детали на чертеже:

31

Rubber pad

Заводской номер: 009242630 Количество на модель:
009242630
32

Номер детали на чертеже:

32

Clamping strap

Заводской номер: 002584881 Количество на модель:
002584881
33

Номер детали на чертеже:

33

Support angle

Заводской номер: 002584890 Количество на модель:
002584890
34

Номер детали на чертеже:

34

Guard-right

Заводской номер: 200305360 Количество на модель:
200305360
35

Номер детали на чертеже:

35

Protecting skirt

Заводской номер: 002581963 Количество на модель:
002581963
36

Номер детали на чертеже:

36

Clamping strap

Заводской номер: 002581941 Количество на модель:
002581941
37

Номер детали на чертеже:

37

Clamping strap

Заводской номер: 002553312 Количество на модель:
002553312
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
39

Номер детали на чертеже:

39

Locking plate

Заводской номер: 002508510 Количество на модель:
002508510
40

Номер детали на чертеже:

40

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
41

Номер детали на чертеже:

41

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
42

Номер детали на чертеже:

42

Key

Заводской номер: 200107170 Количество на модель:
200107170
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009103031 Количество на модель:
009103031
