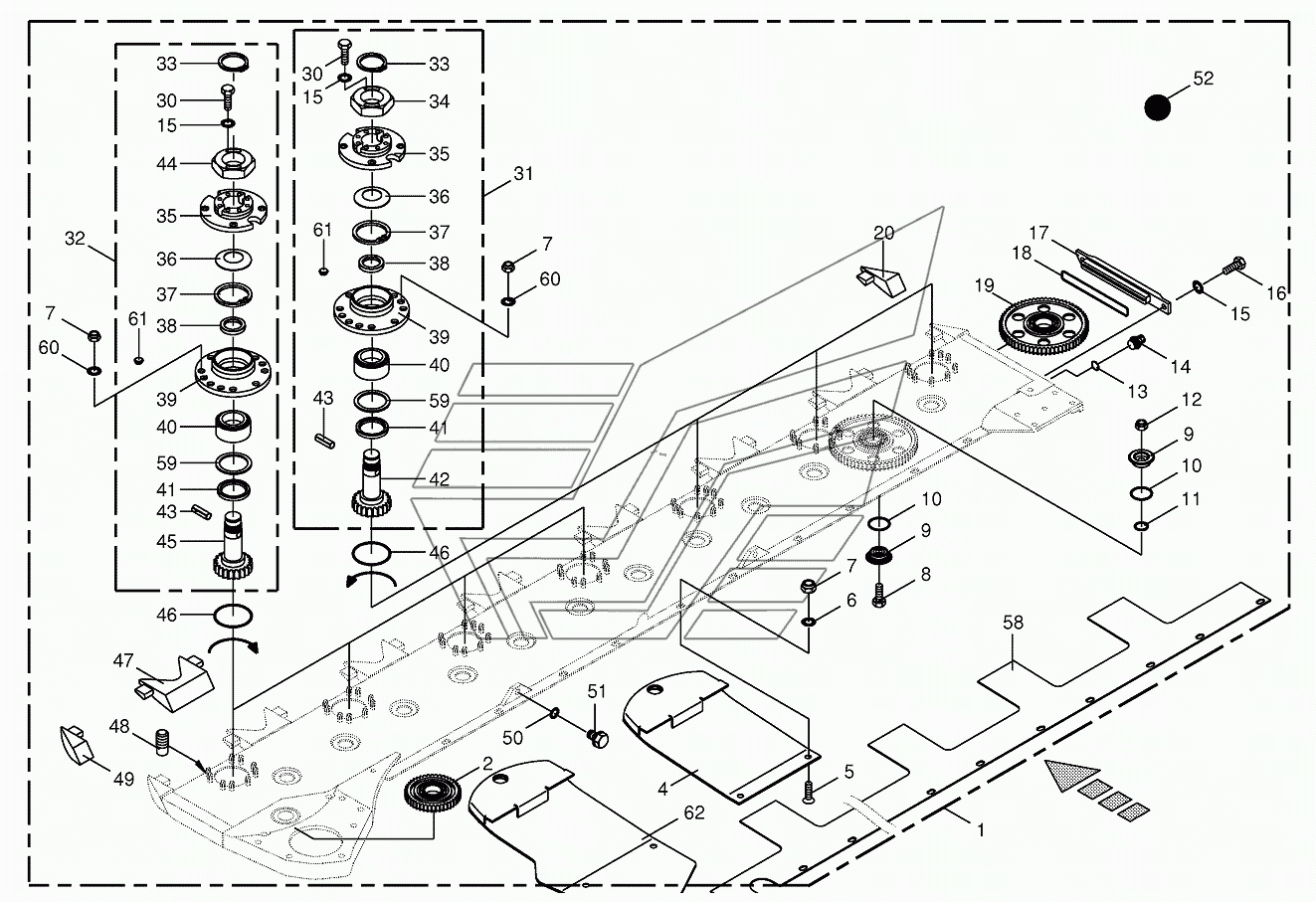

Cutter bar - SafeCut INSIDE - front/lateral (CRI) BIG-M-II. Каталог 2016г.

Per mower unit lateral (CRI) BIG-M-II Blade fastening - front /lateral (CRI) BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cutter bar-cpl.

Заводской номер: 200303621 Количество на модель:
200303621
2

Номер детали на чертеже:

2

Spur gear

Заводской номер: 200303770 Количество на модель: 1
200303770
1
4

Номер детали на чертеже:

4

Skid

Заводской номер: 002534801 Количество на модель: 6
002534801
6
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040631 Количество на модель:
009040631
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040682 Количество на модель:
009040682
5

Номер детали на чертеже:

5

Countersunkscrew

Заводской номер: 009040622 Количество на модель:
009040622
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009003351 Количество на модель:
009003351
9

Номер детали на чертеже:

9

Clamping piece

Заводской номер: 002530201 Количество на модель: 26
002530201
26
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 009375790 Количество на модель: 26
009375790
26
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009375780 Количество на модель: 13
009375780
13
12

Номер детали на чертеже:

12

Self-locking nut

Заводской номер: 009096110 Количество на модель: 13
009096110
13
13

Номер детали на чертеже:

13

Gasket ring

Заводской номер: 009377270 Количество на модель:
009377270
14

Номер детали на чертеже:

14

Breather

Заводской номер: 009198111 Количество на модель:
009198111
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
17

Номер детали на чертеже:

17

Cover

Заводской номер: 002534214 Количество на модель:
002534214
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 009375680 Количество на модель:
009375680
19

Номер детали на чертеже:

19

Spur gear

Заводской номер: 200303760 Количество на модель: 12
200303760
12
20

Номер детали на чертеже:

20

Sheet edge-right

Заводской номер: 002530163 Количество на модель:
002530163
31

Номер детали на чертеже:

31

Bearing housing-left

Заводской номер: 200307870 Количество на модель: 3
200307870
3
32

Номер детали на чертеже:

32

Bearing housing-right

Заводской номер: 200307880 Количество на модель: 4
200307880
4
33

Номер детали на чертеже:

33

Circlip

Заводской номер: 009115440 Количество на модель:
009115440
34

Номер детали на чертеже:

34

HEX NUT

Заводской номер: 200305300 Количество на модель:
200305300
35

Номер детали на чертеже:

35

Rotor hub

Заводской номер: 200307941 Количество на модель:
200307941
36

Номер детали на чертеже:

36

Belleville spring

Заводской номер: 200305310 Количество на модель:
200305310
37

Номер детали на чертеже:

37

Circlip

Заводской номер: 900001460 Количество на модель:
900001460
38

Номер детали на чертеже:

38

Supporting disc

Заводской номер: 900001500 Количество на модель:
900001500
39

Номер детали на чертеже:

39

Flange bearing

Заводской номер: 200307960 Количество на модель:
200307960
40

Номер детали на чертеже:

40

Taper roller bearing

Заводской номер: 900001490 Количество на модель:
900001490
41

Номер детали на чертеже:

41

Radial-shaft sealing ring

Заводской номер: 900001860 Количество на модель:
900001860
42

Номер детали на чертеже:

42

Spur wheel shaft-left

Заводской номер: 200305250 Количество на модель:
200305250
43

Номер детали на чертеже:

43

Dowel pin

Заводской номер: 200352860 Количество на модель:
200352860
44

Номер детали на чертеже:

44

Hex nut

Заводской номер: 200305290 Количество на модель:
200305290
45

Номер детали на чертеже:

45

Spur wheel shaft-right

Заводской номер: 200305260 Количество на модель:
200305260
46

Номер детали на чертеже:

46

O-ring

Заводской номер: 009375760 Количество на модель: 7
009375760
7
47

Номер детали на чертеже:

47

Sheet edge

Заводской номер: 002535470 Количество на модель: 6
002535470
6
48

Номер детали на чертеже:

48

Weld. pin

Заводской номер: 009064040 Количество на модель: 63
009064040
63
49

Номер детали на чертеже:

49

Sheet edge-left

Заводской номер: 002530153 Количество на модель:
002530153
50

Номер детали на чертеже:

50

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
51

Номер детали на чертеже:

51

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
52

Номер детали на чертеже:

52

Oil-Id.-no.=1ltr

Заводской номер: 009261010 Количество на модель: 7
009261010
7
58

Номер детали на чертеже:

58

Wearing plate

Заводской номер: 002584791 Количество на модель:
002584791
59

Номер детали на чертеже:

59

Shim ring

Заводской номер: 009110020 Количество на модель:
009110020
60

Номер детали на чертеже:

60

Detent edged washer

Заводской номер: 900001230 Количество на модель:
900001230
61

Номер детали на чертеже:

61

Tapered plug

Заводской номер: 270036570 Количество на модель:
270036570
62

Номер детали на чертеже:

62

Skid-long

Заводской номер: 200124111 Количество на модель: 1
200124111
1
Per mower unit lateral (CRI) BIG-M-II Blade fastening - front /lateral (CRI) BIG-M-II
