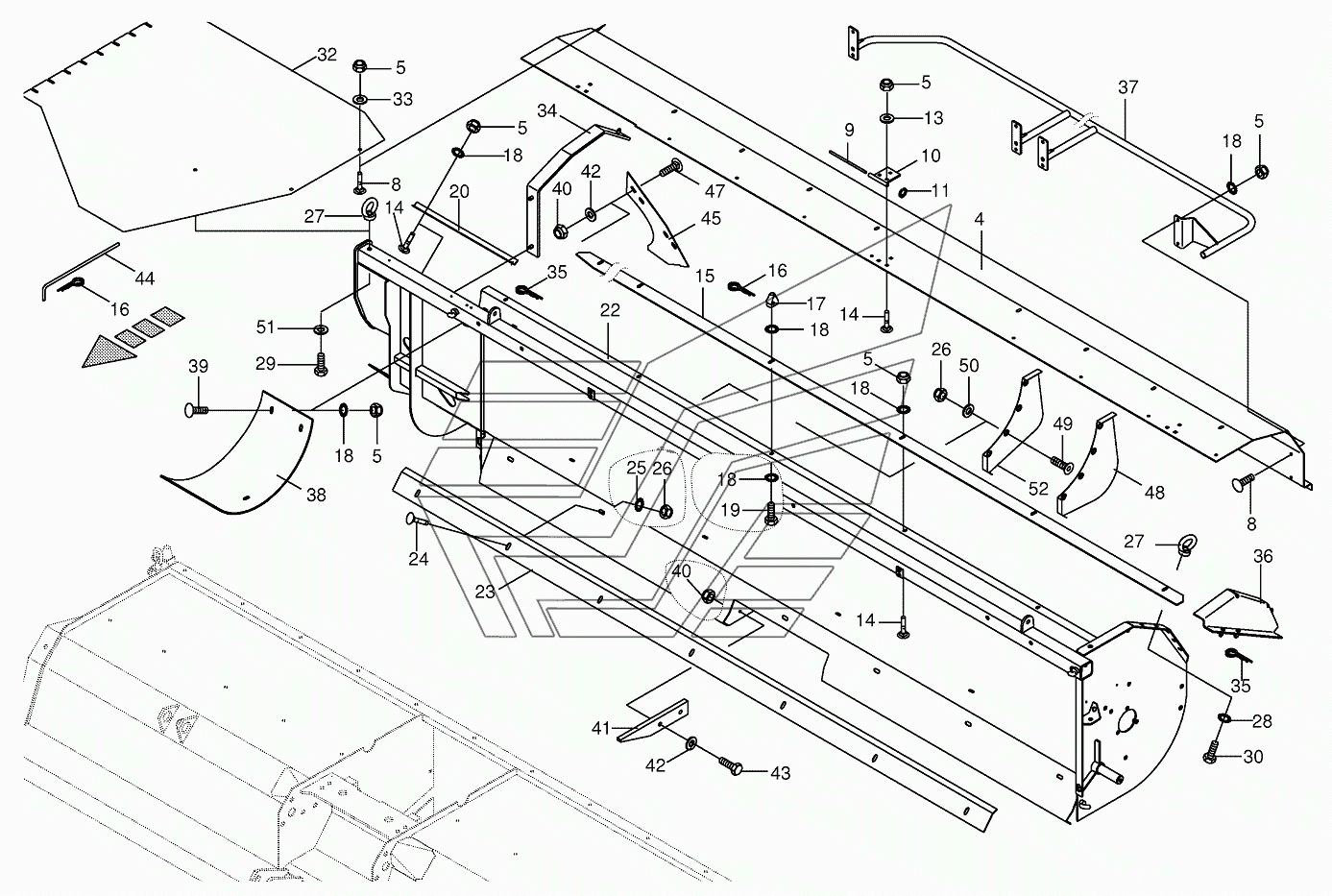

Auger trough/auger hood - left/right BIG-M-II. Каталог 2016г.

Baffle plate BIG-M-II Hydraulic auger hood BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Auger hood-right

Заводской номер: 002322536 Количество на модель:
002322536
4

Номер детали на чертеже:

4

Auger hood-left

Заводской номер: 002322526 Количество на модель:
002322526
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009049512 Количество на модель:
009049512
9

Номер детали на чертеже:

9

Hinge pin

Заводской номер: 002820292 Количество на модель:
002820292
10

Номер детали на чертеже:

10

Hinge plate

Заводской номер: 002313250 Количество на модель:
002313250
11

Номер детали на чертеже:

11

Lock washer

Заводской номер: 009115900 Количество на модель:
009115900
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104130 Количество на модель:
009104130
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
15

Номер детали на чертеже:

15

Scraper plate

Заводской номер: 002336162 Количество на модель:
002336162
16

Номер детали на чертеже:

16

Spring clip

Заводской номер: 009171041 Количество на модель:
009171041
17

Номер детали на чертеже:

17

Tapered nut

Заводской номер: 002313381 Количество на модель:
002313381
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
20

Номер детали на чертеже:

20

Angle plate-left

Заводской номер: 200101440 Количество на модель:
200101440
20

Номер детали на чертеже:

20

Angle plate-right

Заводской номер: 200101450 Количество на модель:
200101450
22

Номер детали на чертеже:

22

Auger trough-left

Заводской номер: 200103050 Количество на модель:
200103050
22

Номер детали на чертеже:

22

Auger trough-right

Заводской номер: 200103060 Количество на модель:
200103060
23

Номер детали на чертеже:

23

Scraper plate-below

Заводской номер: 002336181 Количество на модель:
002336181
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
27

Номер детали на чертеже:

27

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009014570 Количество на модель:
009014570
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
32

Номер детали на чертеже:

32

Stout cloth-left

Заводской номер: 200101140 Количество на модель:
200101140
32

Номер детали на чертеже:

32

Stout cloth-right

Заводской номер: 200101150 Количество на модель:
200101150
33

Номер детали на чертеже:

33

Washer

Заводской номер: 009106040 Количество на модель:
009106040
34

Номер детали на чертеже:

34

Panel

Заводской номер: 002323012 Количество на модель:
002323012
35

Номер детали на чертеже:

35

Spring clip

Заводской номер: 009171030 Количество на модель:
009171030
36

Номер детали на чертеже:

36

Support plate-right

Заводской номер: 002323030 Количество на модель:
002323030
36

Номер детали на чертеже:

36

Support plate-left

Заводской номер: 002323050 Количество на модель:
002323050
37

Номер детали на чертеже:

37

Guard-left

Заводской номер: 002332990 Количество на модель:
002332990
37

Номер детали на чертеже:

37

Guard-right

Заводской номер: 002333080 Количество на модель:
002333080
38

Номер детали на чертеже:

38

Extension-left

Заводской номер: 200104450 Количество на модель:
200104450
38

Номер детали на чертеже:

38

Extension-right

Заводской номер: 200104460 Количество на модель:
200104460
41

Номер детали на чертеже:

41

Limit stop

Заводской номер: 002336490 Количество на модель:
002336490
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
44

Номер детали на чертеже:

44

Grip bar

Заводской номер: 002337790 Количество на модель:
002337790
45

Номер детали на чертеже:

45

Stripper

Заводской номер: 200104410 Количество на модель:
200104410
46

Номер детали на чертеже:

46

Washer

Заводской номер: 009103611 Количество на модель:
009103611
47

Номер детали на чертеже:

47

Coach bolt

Заводской номер: 009048181 Количество на модель:
009048181
48

Номер детали на чертеже:

48

Step-top left

Заводской номер: 200118470 Количество на модель:
200118470
49

Номер детали на чертеже:

49

Countersunkscrew

Заводской номер: 009040490 Количество на модель:
009040490
50

Номер детали на чертеже:

50

Washer

Заводской номер: 009104140 Количество на модель:
009104140
51

Номер детали на чертеже:

51

Washer

Заводской номер: 009106090 Количество на модель:
009106090
52

Номер детали на чертеже:

52

Step-left

Заводской номер: 200121040 Количество на модель:
200121040
