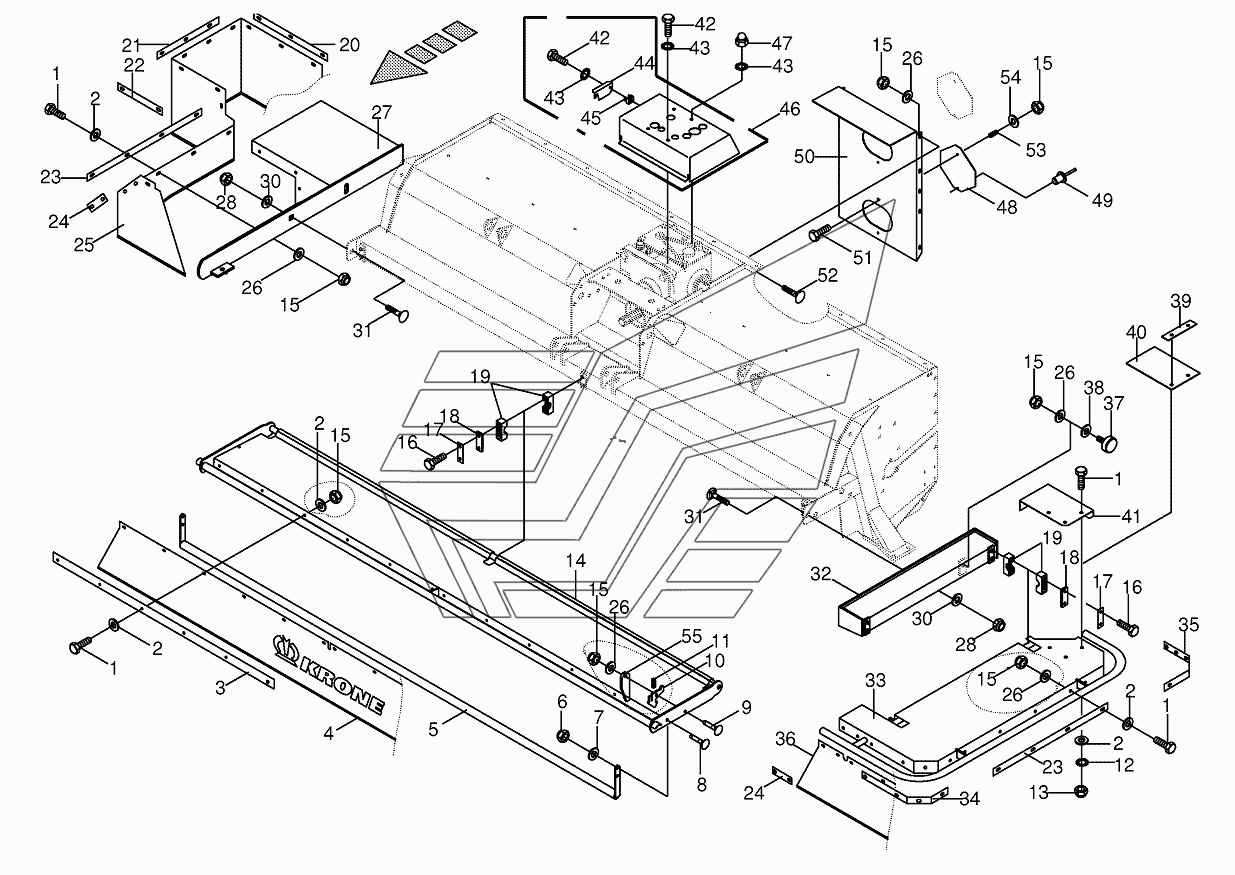

Guard for mower beam cpl.-left /right BIG-M-II. Каталог 2016г.

Tine conditioner drive - lateral BIG-M-II Baffle plate BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
2

Номер детали на чертеже:

2

Washer

Заводской номер: 900005850 Количество на модель:
900005850
3

Номер детали на чертеже:

3

Clamping strap

Заводской номер: 002321471 Количество на модель:
002321471
4

Номер детали на чертеже:

4

Protecting skirt

Заводской номер: 002321614 Количество на модель:
002321614
5

Номер детали на чертеже:

5

Swing tube

Заводской номер: 002321771 Количество на модель:
002321771
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009105061 Количество на модель:
009105061
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
9

Номер детали на чертеже:

9

Coach bolt

Заводской номер: 009048131 Количество на модель:
009048131
10

Номер детали на чертеже:

10

Ratchet

Заводской номер: 002563542 Количество на модель:
002563542
11

Номер детали на чертеже:

11

Pressure spring

Заводской номер: 002749490 Количество на модель:
002749490
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
13

Номер детали на чертеже:

13

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
14

Номер детали на чертеже:

14

Guard-front

Заводской номер: 002321412 Количество на модель:
002321412
15

Номер детали на чертеже:

15

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
17

Номер детали на чертеже:

17

Locking plate

Заводской номер: 002508510 Количество на модель:
002508510
18

Номер детали на чертеже:

18

Cover plate

Заводской номер: 009251300 Количество на модель:
009251300
19

Номер детали на чертеже:

19

Tube clamp-2 halves

Заводской номер: 009251041 Количество на модель:
009251041
20

Номер детали на чертеже:

20

Clamping strap

Заводской номер: 002514771 Количество на модель:
002514771
21

Номер детали на чертеже:

21

Clamping strap

Заводской номер: 001518882 Количество на модель:
001518882
22

Номер детали на чертеже:

22

Clamping strap

Заводской номер: 002536711 Количество на модель:
002536711
23

Номер детали на чертеже:

23

Clamping strap

Заводской номер: 002553292 Количество на модель:
002553292
24

Номер детали на чертеже:

24

Clamping strap

Заводской номер: 200316100 Количество на модель:
200316100
25

Номер детали на чертеже:

25

Protecting skirt-inside left

Заводской номер: 002321635 Количество на модель:
002321635
25

Номер детали на чертеже:

25

Protecting skirt-inside right

Заводской номер: 002321645 Количество на модель:
002321645
26

Номер детали на чертеже:

26

Washer

Заводской номер: 900005880 Количество на модель:
900005880
27

Номер детали на чертеже:

27

Guard-inside left

Заводской номер: 002321663 Количество на модель:
002321663
27

Номер детали на чертеже:

27

Guard-inside right

Заводской номер: 002321673 Количество на модель:
002321673
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
30

Номер детали на чертеже:

30

Washer

Заводской номер: 009105122 Количество на модель:
009105122
31

Номер детали на чертеже:

31

Coach bolt

Заводской номер: 009047080 Количество на модель:
009047080
32

Номер детали на чертеже:

32

Guard console-outside left

Заводской номер: 002321302 Количество на модель:
002321302
32

Номер детали на чертеже:

32

Guard console-right

Заводской номер: 002553104 Количество на модель:
002553104
33

Номер детали на чертеже:

33

Guard-outside left

Заводской номер: 002321365 Количество на модель:
002321365
33

Номер детали на чертеже:

33

Guard-outside right

Заводской номер: 002321904 Количество на модель:
002321904
34

Номер детали на чертеже:

34

Clamping strap

Заводской номер: 002553312 Количество на модель:
002553312
35

Номер детали на чертеже:

35

Clamping strap

Заводской номер: 002553303 Количество на модель:
002553303
36

Номер детали на чертеже:

36

Protecting skirt-right

Заводской номер: 002554515 Количество на модель:
002554515
36

Номер детали на чертеже:

36

Protecting skirt-outside left

Заводской номер: 002321625 Количество на модель:
002321625
37

Номер детали на чертеже:

37

Rubber pad

Заводской номер: 009242630 Количество на модель:
009242630
38

Номер детали на чертеже:

38

Washer

Заводской номер: 009106040 Количество на модель:
009106040
40

Номер детали на чертеже:

40

Rubber plate

Заводской номер: 002322912 Количество на модель:
002322912
41

Номер детали на чертеже:

41

Guard-right, CV

Заводской номер: 002321892 Количество на модель:
002321892
41

Номер детали на чертеже:

41

Guard-left, CV

Заводской номер: 002321882 Количество на модель:
002321882
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
43

Номер детали на чертеже:

43

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
44

Номер детали на чертеже:

44

Protective lid

Заводской номер: 002300441 Количество на модель:
002300441
45

Номер детали на чертеже:

45

Nut

Заводской номер: 009095480 Количество на модель:
009095480
46

Номер детали на чертеже:

46

Cover-cpl.

Заводской номер: 002321651 Количество на модель:
002321651
47

Номер детали на чертеже:

47

Nut

Заводской номер: 009091000 Количество на модель:
009091000
48

Номер детали на чертеже:

48

Flap

Заводской номер: 002321480 Количество на модель:
002321480
49

Номер детали на чертеже:

49

Blind rivet

Заводской номер: 009141380 Количество на модель:
009141380
50

Номер детали на чертеже:

50

Cover-back

Заводской номер: 002321270 Количество на модель:
002321270
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
52

Номер детали на чертеже:

52

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
53

Номер детали на чертеже:

53

Pressure spring

Заводской номер: 00152962 Количество на модель:
00152962
55

Номер детали на чертеже:

55

Support

Заводской номер: 002321340 Количество на модель:
002321340
