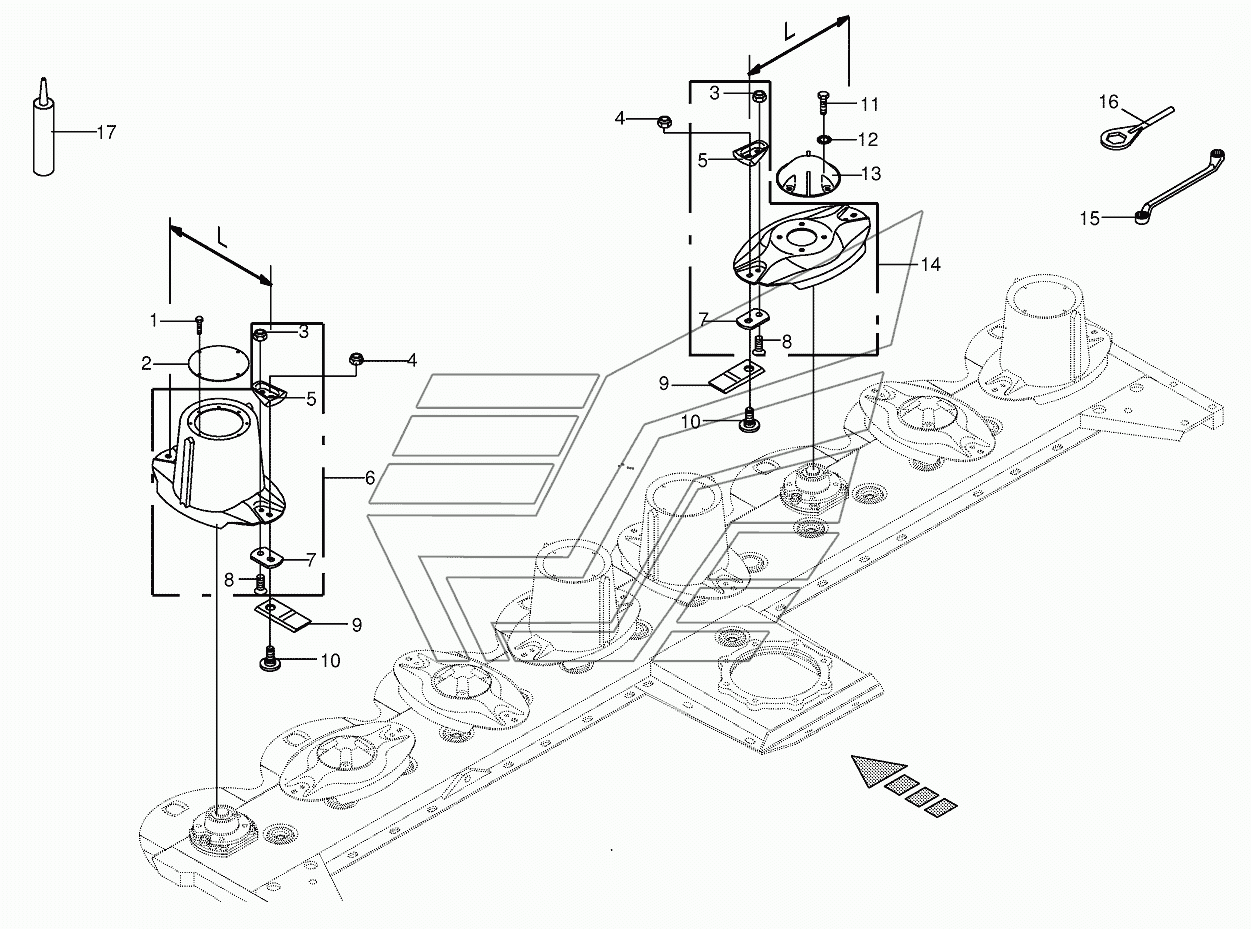

Blade fastening - lateral-CV BIG-M-II. Каталог 2016г.

Cutter bar - SafeCut INSIDE - lateral Lamier -CV BIG-M-II Blade quick coupler - lateral-CV BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069490 Количество на модель:
009069490
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
5

Номер детали на чертеже:

5

Guard

Заводской номер: 002537431 Количество на модель:
002537431
6

Номер детали на чертеже:

6

Mower drum

Заводской номер: 200307500 Количество на модель:
200307500
7

Номер детали на чертеже:

7

Knife support

Заводской номер: 002530423 Количество на модель:
002530423
8

Номер детали на чертеже:

8

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
9

Номер детали на чертеже:

9

Knife-left

Заводской номер: 001398883 Количество на модель:
001398883
9

Номер детали на чертеже:

9

Knife-right

Заводской номер: 001398893 Количество на модель:
001398893
10

Номер детали на чертеже:

10

Knife screw

Заводской номер: 002537440 Количество на модель:
002537440
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
13

Номер детали на чертеже:

13

Cover

Заводской номер: 200309540 Количество на модель:
200309540
14

Номер детали на чертеже:

14

Mower disc

Заводской номер: 200307510 Количество на модель:
200307510
15

Номер детали на чертеже:

15

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
16

Номер детали на чертеже:

16

Key

Заводской номер: 200305650 Количество на модель:
200305650
17

Номер детали на чертеже:

17

Sealant-silicone-free

Заводской номер: 009402360 Количество на модель:
009402360
