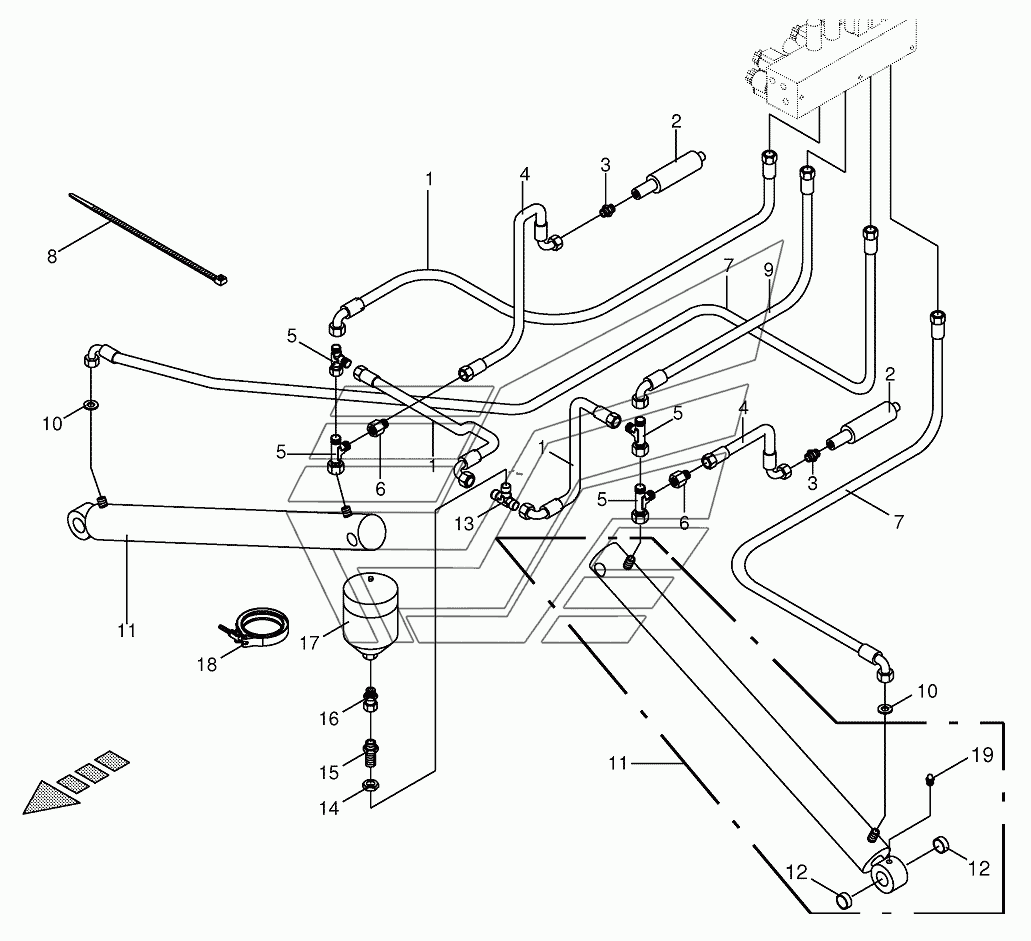

Hydraulics BIG-M-II. Каталог 2016г.

Hydraulics - front mower /hillside BIG-M-II hydraulics Control valve optional BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187951 Количество на модель:
009187951

Номер детали на чертеже:

Sealing set

Заводской номер: 009214171 Количество на модель:
009214171
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
2

Номер детали на чертеже:

2

Hydraulic cylinder

Заводской номер: 002793680 Количество на модель:
002793680
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009210592 Количество на модель:
009210592
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 009209770 Количество на модель:
009209770
5

Номер детали на чертеже:

5

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
6

Номер детали на чертеже:

6

Reducer fitting

Заводской номер: 009210831 Количество на модель:
009210831
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009210041 Количество на модель:
009210041
8

Номер детали на чертеже:

8

Cable band

Заводской номер: 009226722 Количество на модель:
009226722
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 009200611 Количество на модель:
009200611
10

Номер детали на чертеже:

10

Throttling disc

Заводской номер: 003317420 Количество на модель:
003317420
11

Номер детали на чертеже:

11

Hydraulic cylinder

Заводской номер: 009184774 Количество на модель:
009184774
12

Номер детали на чертеже:

12

Bearing bush

Заводской номер: 270001780 Количество на модель:
270001780
13

Номер детали на чертеже:

13

Valve

Заводской номер: 009197290 Количество на модель:
009197290
16

Номер детали на чертеже:

16

Male connector

Заводской номер: 009210931 Количество на модель:
009210931
17

Номер детали на чертеже:

17

Hydraulic-reservoir

Заводской номер: 009190650 Количество на модель:
009190650
18

Номер детали на чертеже:

18

Joint bolt-hose clamp

Заводской номер: 009240300 Количество на модель:
009240300
19

Номер детали на чертеже:

19

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
Hydraulics - front mower /hillside BIG-M-II hydraulics Control valve optional BIG-M-II
