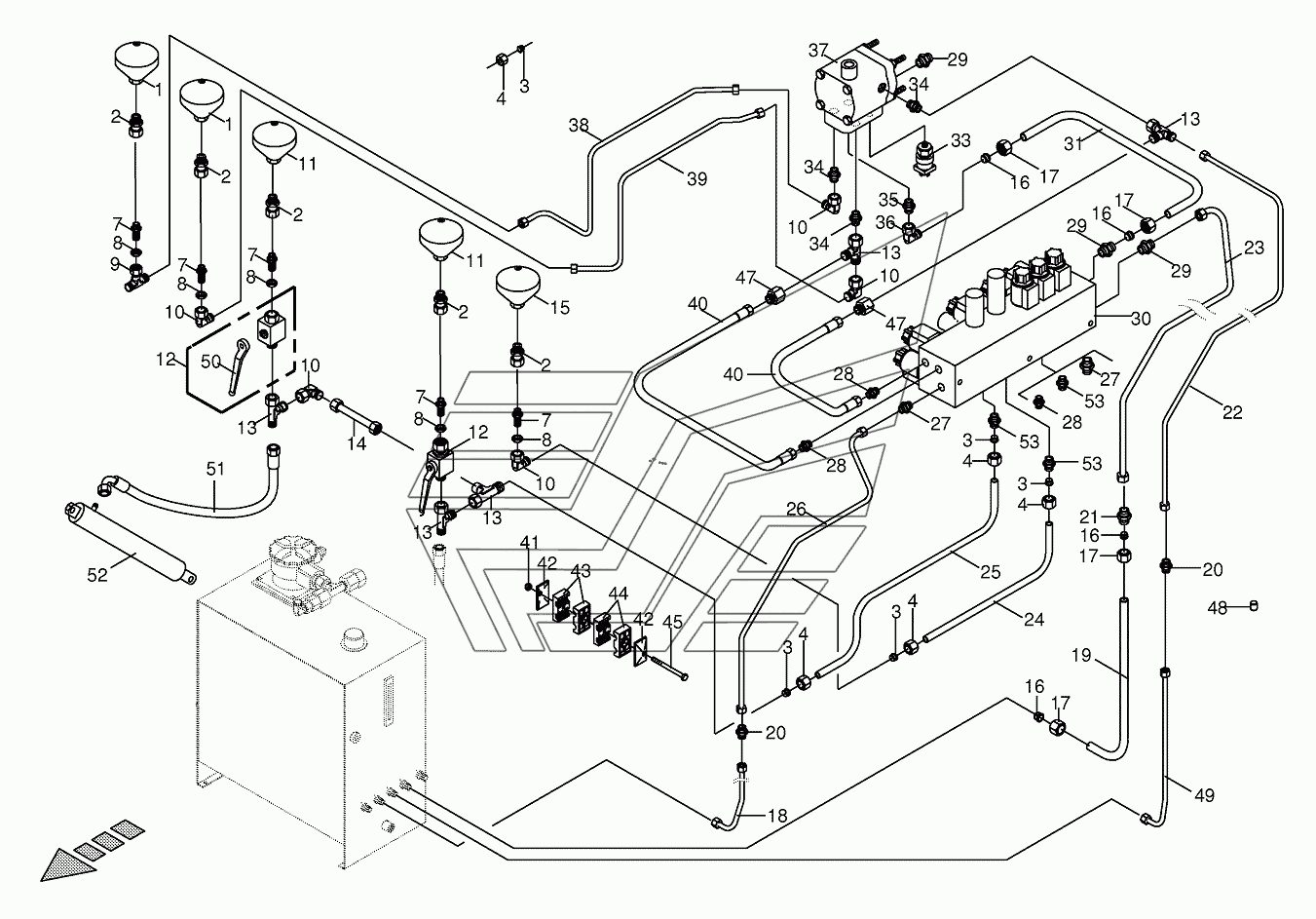

Working hydraulics - Mounting parts BIG-M-II. Каталог 2016г.

Working hydraulics - Valve block BIG-M-II Hydraulics - front mower /hillside BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187832 Количество на модель:
009187832

Номер детали на чертеже:

Ball joint eye

Заводской номер: 270128630 Количество на модель: 1
270128630
1

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 270006231 Количество на модель:
270006231
1

Номер детали на чертеже:

1

Hydraulic-reservoir

Заводской номер: 009211500 Количество на модель:
009211500
2

Номер детали на чертеже:

2

Male connector

Заводской номер: 009210931 Количество на модель:
009210931
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
7

Номер детали на чертеже:

7

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
8

Номер детали на чертеже:

8

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
9

Номер детали на чертеже:

9

T-connector

Заводской номер: 009210771 Количество на модель:
009210771
10

Номер детали на чертеже:

10

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
11

Номер детали на чертеже:

11

Hydraulic-reservoir

Заводской номер: 009208850 Количество на модель:
009208850
12

Номер детали на чертеже:

12

Ball cock

Заводской номер: 009196030 Количество на модель:
009196030
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
14

Номер детали на чертеже:

14

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002332570 Количество на модель:
002332570
15

Номер детали на чертеже:

15

Hydraulic-reservoir

Заводской номер: 009199970 Количество на модель:
009199970
16

Номер детали на чертеже:

16

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
17

Номер детали на чертеже:

17

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335831 Количество на модель:
002335831
19

Номер детали на чертеже:

19

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002331180 Количество на модель:
002331180
20

Номер детали на чертеже:

20

Connector

Заводской номер: 009210541 Количество на модель:
009210541
21

Номер детали на чертеже:

21

Connector

Заводской номер: 009210531 Количество на модель:
009210531
22

Номер детали на чертеже:

22

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335780 Количество на модель:
002335780
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335771 Количество на модель:
002335771
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002331190 Количество на модель:
002331190
25

Номер детали на чертеже:

25

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002331200 Количество на модель:
002331200
26

Номер детали на чертеже:

26

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335790 Количество на модель:
002335790
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009197851 Количество на модель:
009197851
28

Номер детали на чертеже:

28

Male connector

Заводской номер: 009210592 Количество на модель:
009210592
29

Номер детали на чертеже:

29

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
30

Номер детали на чертеже:

30

Valve block-cpl.

Заводской номер: 002327470 Количество на модель:
002327470
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002331170 Количество на модель:
002331170
33

Номер детали на чертеже:

33

Pressure switch

Заводской номер: 003020230 Количество на модель:
003020230
34

Номер детали на чертеже:

34

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 009210572 Количество на модель:
009210572
36

Номер детали на чертеже:

36

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
37

Номер детали на чертеже:

37

Storage charging valve

Заводской номер: 002296050 Количество на модель:
002296050
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335810 Количество на модель:
002335810
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002335820 Количество на модель:
002335820
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 009200420 Количество на модель:
009200420
41

Номер детали на чертеже:

41

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
42

Номер детали на чертеже:

42

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
43

Номер детали на чертеже:

43

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
47

Номер детали на чертеже:

47

Reducer fitting

Заводской номер: 009210831 Количество на модель:
009210831
48

Номер детали на чертеже:

48

Plug

Заводской номер: 002804111 Количество на модель:
002804111
49

Номер детали на чертеже:

49

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002334751 Количество на модель:
002334751
50

Номер детали на чертеже:

50

Hand lever-incl. screw, washer

Заводской номер: 009196640 Количество на модель:
009196640
51

Номер детали на чертеже:

51

High pressure hose line

Заводской номер: 009210041 Количество на модель:
009210041
52

Номер детали на чертеже:

52

Hydraulic cylinder

Заводской номер: 009184793 Количество на модель:
009184793
53

Номер детали на чертеже:

53

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
