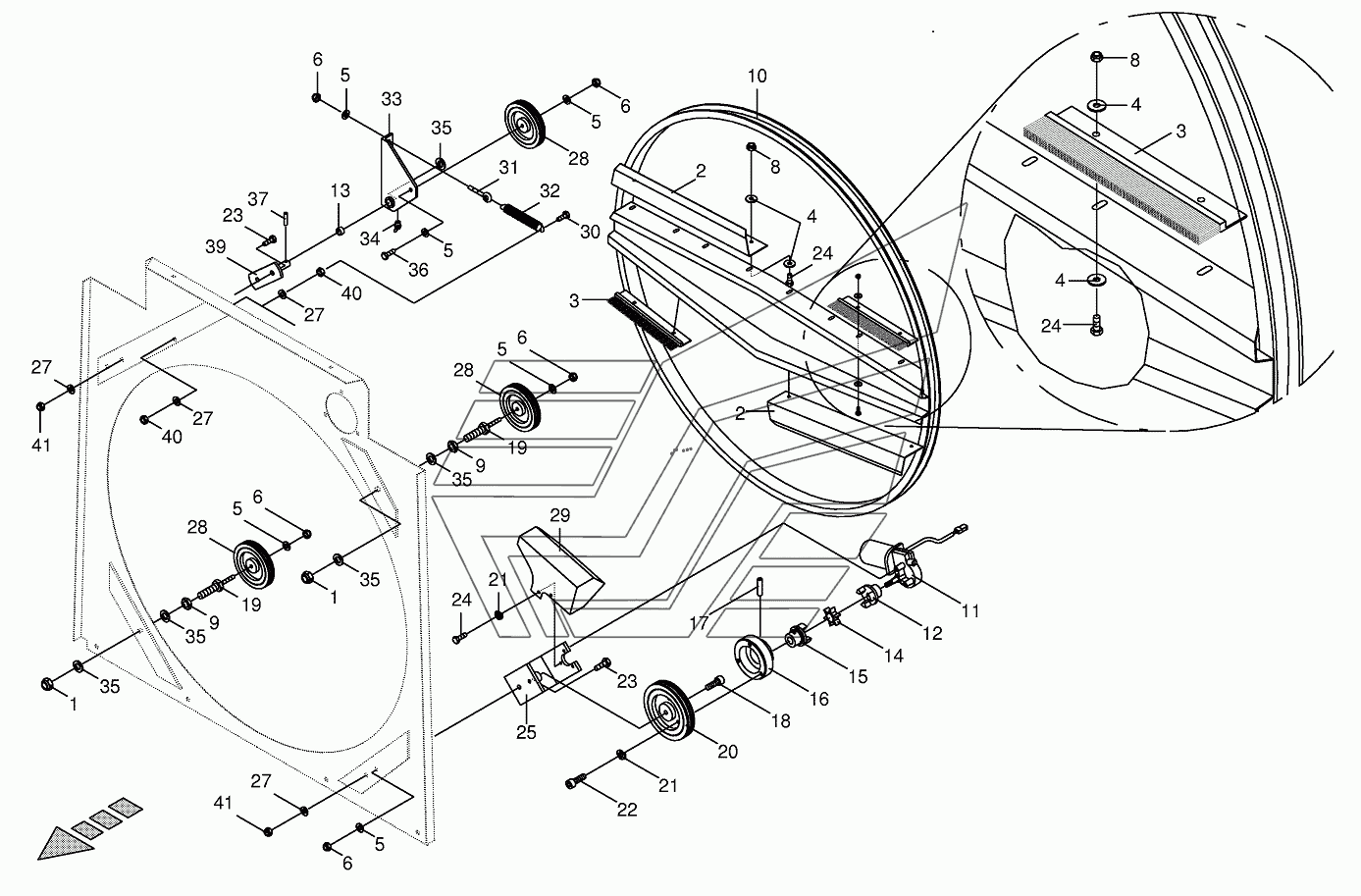

Suction BIG-M-I. Каталог 2016г.

Radiator - condenser for air conditioner BIG-M-I Suction hose installed BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
2

Номер детали на чертеже:

2

Plate

Заводской номер: 002311650 Количество на модель:
002311650
3

Номер детали на чертеже:

3

Brush

Заводской номер: 002311620 Количество на модель:
002311620
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009103511 Количество на модель:
009103511
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106030 Количество на модель:
009106030
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
9

Номер детали на чертеже:

9

Hex nut-low form

Заводской номер: 009086200 Количество на модель:
009086200
10

Номер детали на чертеже:

10

Suction arm

Заводской номер: 002311150 Количество на модель:
002311150
11

Номер детали на чертеже:

11

D.C. motor

Заводской номер: 003023860 Количество на модель:
003023860
12

Номер детали на чертеже:

12

Clutch

Заводской номер: 002310100 Количество на модель:
002310100
13

Номер детали на чертеже:

13

Bearing bush

Заводской номер: 009349000 Количество на модель: 2
009349000
2
14

Номер детали на чертеже:

14

Tooth rim

Заводской номер: 009389280 Количество на модель:
009389280
15

Номер детали на чертеже:

15

Clutch

Заводской номер: 002310090 Количество на модель:
002310090
16

Номер детали на чертеже:

16

Tappet

Заводской номер: 002308700 Количество на модель:
002308700
17

Номер детали на чертеже:

17

Roll pin

Заводской номер: 009126462 Количество на модель:
009126462
18

Номер детали на чертеже:

18

Allen screw

Заводской номер: 009030890 Количество на модель:
009030890
19

Номер детали на чертеже:

19

Threaded bolt

Заводской номер: 002312300 Количество на модель:
002312300
20

Номер детали на чертеже:

20

Solid rubber wheel

Заводской номер: 002310130 Количество на модель:
002310130
21

Номер детали на чертеже:

21

Spring washer

Заводской номер: 009100320 Количество на модель:
009100320
22

Номер детали на чертеже:

22

Allen screw

Заводской номер: 009030431 Количество на модель:
009030431
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
25

Номер детали на чертеже:

25

Support

Заводской номер: 002309660 Количество на модель:
002309660
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009104140 Количество на модель:
009104140
28

Номер детали на чертеже:

28

Solid rubber wheel

Заводской номер: 009400310 Количество на модель:
009400310
29

Номер детали на чертеже:

29

Guard motor

Заводской номер: 002312180 Количество на модель:
002312180
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009014360 Количество на модель:
009014360
31

Номер детали на чертеже:

31

Eye screw

Заводской номер: 009183100 Количество на модель:
009183100
32

Номер детали на чертеже:

32

Теnsiоn spring

Заводской номер: 003419141 Количество на модель:
003419141
33

Номер детали на чертеже:

33

Tension arm

Заводской номер: 002308870 Количество на модель:
002308870
34

Номер детали на чертеже:

34

Grease niple

Заводской номер: 009191060 Количество на модель:
009191060
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009103031 Количество на модель:
009103031
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
37

Номер детали на чертеже:

37

Roll pin

Заводской номер: 009126412 Количество на модель:
009126412
39

Номер детали на чертеже:

39

Support

Заводской номер: 002308630 Количество на модель:
002308630
40

Номер детали на чертеже:

40

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
41

Номер детали на чертеже:

41

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
