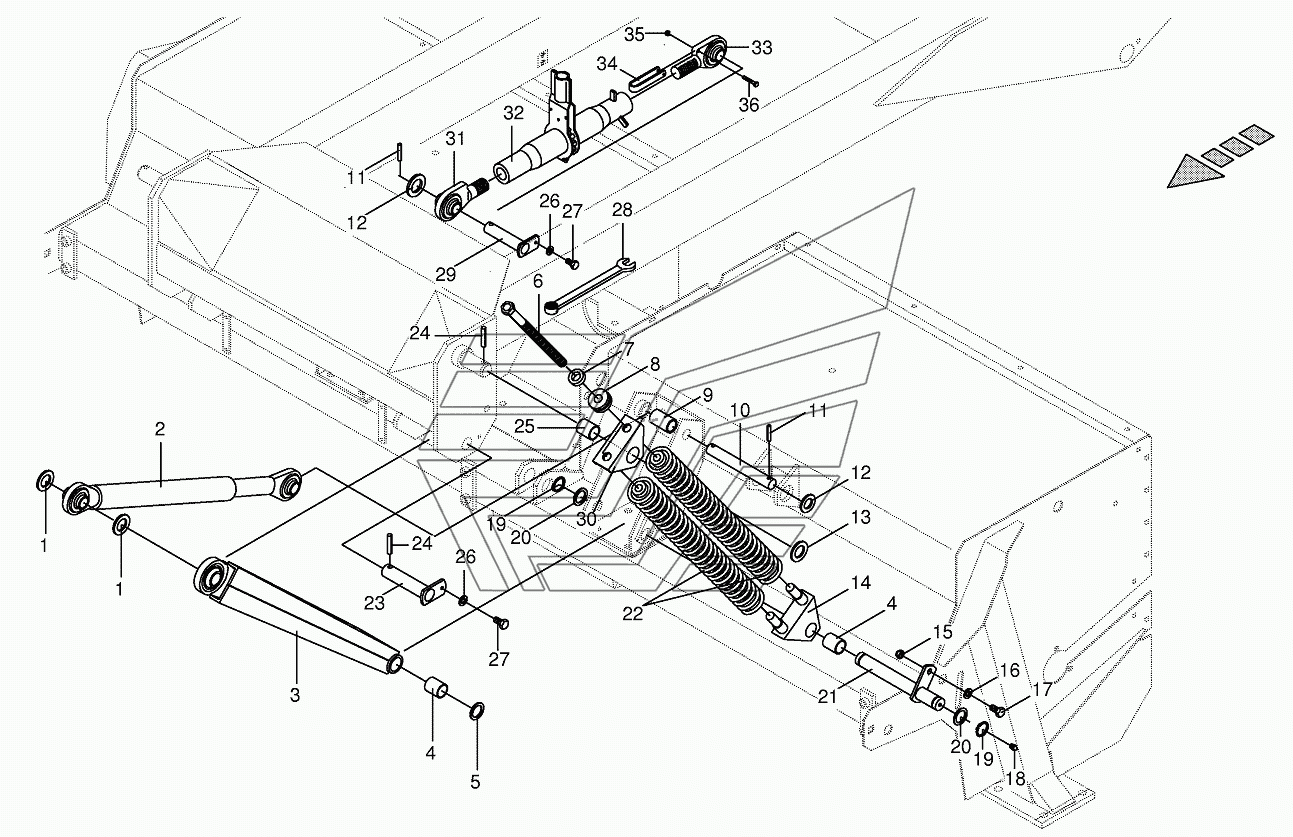

Mount.parts front frame condit.housing BIG-M-I. Каталог 2016г.

Mounting for front arm (slope) BIG-M-I Cantilever BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009214252 Количество на модель:
009214252
1

Номер детали на чертеже:

1

Washer

Заводской номер: 009105152 Количество на модель:
009105152
2

Номер детали на чертеже:

2

Hydraulic cylinder

Заводской номер: 002290501 Количество на модель:
002290501
3

Номер детали на чертеже:

3

Guide-below, incl. bushing

Заводской номер: 002503560 Количество на модель:
002503560
4

Номер детали на чертеже:

4

Bearing bush

Заводской номер: 009349010 Количество на модель:
009349010
5

Номер детали на чертеже:

5

Shim ring

Заводской номер: 009108651 Количество на модель:
009108651
6

Номер детали на чертеже:

6

Spindle

Заводской номер: 002298880 Количество на модель:
002298880
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009103300 Количество на модель:
009103300
8

Номер детали на чертеже:

8

Aхial grooved ball bearing

Заводской номер: 009335040 Количество на модель:
009335040
9

Номер детали на чертеже:

9

Spacer bushing

Заводской номер: 002653200 Количество на модель:
002653200
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002503500 Количество на модель:
002503500
11

Номер детали на чертеже:

11

Roll pin

Заводской номер: 009126701 Количество на модель:
009126701
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009105141 Количество на модель:
009105141
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
14

Номер детали на чертеже:

14

Spring support-below, incl. bushing

Заводской номер: 002297920 Количество на модель:
002297920
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009105061 Количество на модель:
009105061
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
18

Номер детали на чертеже:

18

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
19

Номер детали на чертеже:

19

Circlip

Заводской номер: 009115040 Количество на модель:
009115040
20

Номер детали на чертеже:

20

Supporting disc

Заводской номер: 009107021 Количество на модель:
009107021
21

Номер детали на чертеже:

21

Pin

Заводской номер: 002507350 Количество на модель:
002507350
22

Номер детали на чертеже:

22

Tension spring

Заводской номер: 001451552 Количество на модель:
001451552
22

Номер детали на чертеже:

22

Tension spring

Заводской номер: 001451562 Количество на модель:
001451562
23

Номер детали на чертеже:

23

Pin

Заводской номер: 002297900 Количество на модель:
002297900
24

Номер детали на чертеже:

24

Roll pin

Заводской номер: 009127162 Количество на модель:
009127162
25

Номер детали на чертеже:

25

Bearing bush

Заводской номер: 009349300 Количество на модель:
009349300
26

Номер детали на чертеже:

26

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
28

Номер детали на чертеже:

28

Open ended spanner

Заводской номер: 009253020 Количество на модель:
009253020
29

Номер детали на чертеже:

29

Pin

Заводской номер: 002298980 Количество на модель:
002298980
30

Номер детали на чертеже:

30

Spring support-incl. bushing

Заводской номер: 002297930 Количество на модель:
002297930
31

Номер детали на чертеже:

31

Hinged spindle

Заводской номер: 009232270 Количество на модель:
009232270
32

Номер детали на чертеже:

32

Upper link

Заводской номер: 002298970 Количество на модель:
002298970
33

Номер детали на чертеже:

33

Hinged spindle

Заводской номер: 009232280 Количество на модель:
009232280
34

Номер детали на чертеже:

34

Break pin

Заводской номер: 009232370 Количество на модель:
009232370
35

Номер детали на чертеже:

35

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009014100 Количество на модель:
009014100
