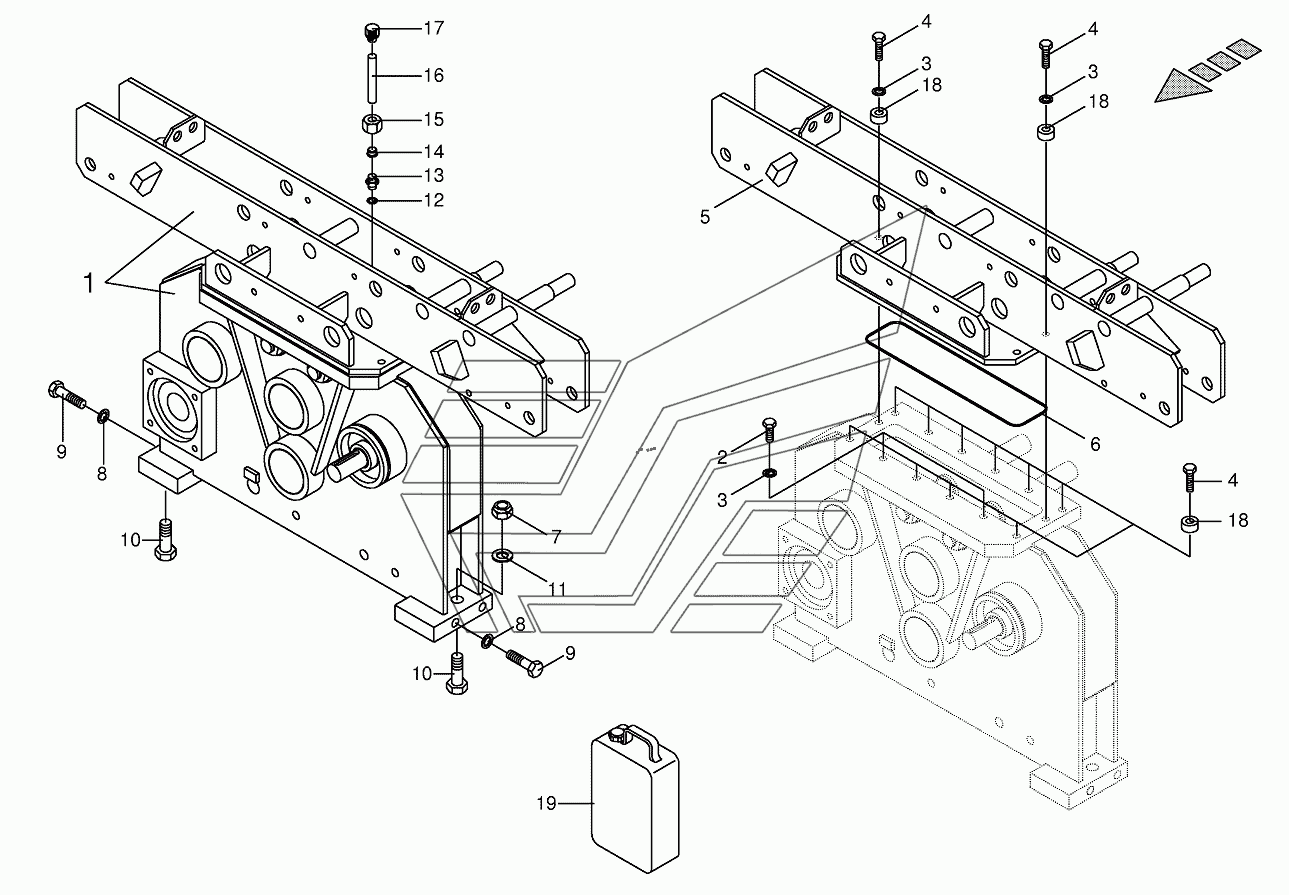

Mounting parts for central gearbox BIG-M-I. Каталог 2016г.

Trailer hitch BIG-M-I Central gearbox BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Oil-Id.-no.= 1ltr

Заводской номер: 009260240 Количество на модель: 3
009260240
3
1

Номер детали на чертеже:

1

Central gearbox

Заводской номер: 002311000 Количество на модель:
002311000
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 009006620 Количество на модель: 2
009006620
2
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099290 Количество на модель: 4
009099290
4
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009002910 Количество на модель: 12
009002910
12
5

Номер детали на чертеже:

5

Gearbox cover

Заводской номер: 002305722 Количество на модель:
002305722
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 009375720 Количество на модель:
009375720
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087210 Количество на модель: 2
009087210
2
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099121 Количество на модель: 4
009099121
4
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009014840 Количество на модель:
009014840
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009012040 Количество на модель:
009012040
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009105122 Количество на модель:
009105122
12

Номер детали на чертеже:

12

Gasket ring

Заводской номер: 009377170 Количество на модель:
009377170
13

Номер детали на чертеже:

13

Male connector

Заводской номер: 009210571 Количество на модель:
009210571
14

Номер детали на чертеже:

14

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
15

Номер детали на чертеже:

15

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
16

Номер детали на чертеже:

16

Tube

Заводской номер: 002307000 Количество на модель:
002307000
17

Номер детали на чертеже:

17

Breather

Заводской номер: 009198020 Количество на модель:
009198020
18

Номер детали на чертеже:

18

Spacer bushing

Заводской номер: 002310470 Количество на модель: 12
002310470
12
19

Номер детали на чертеже:

19

Oil-Id.-no.= 5ltr

Заводской номер: 009260280 Количество на модель:
009260280
