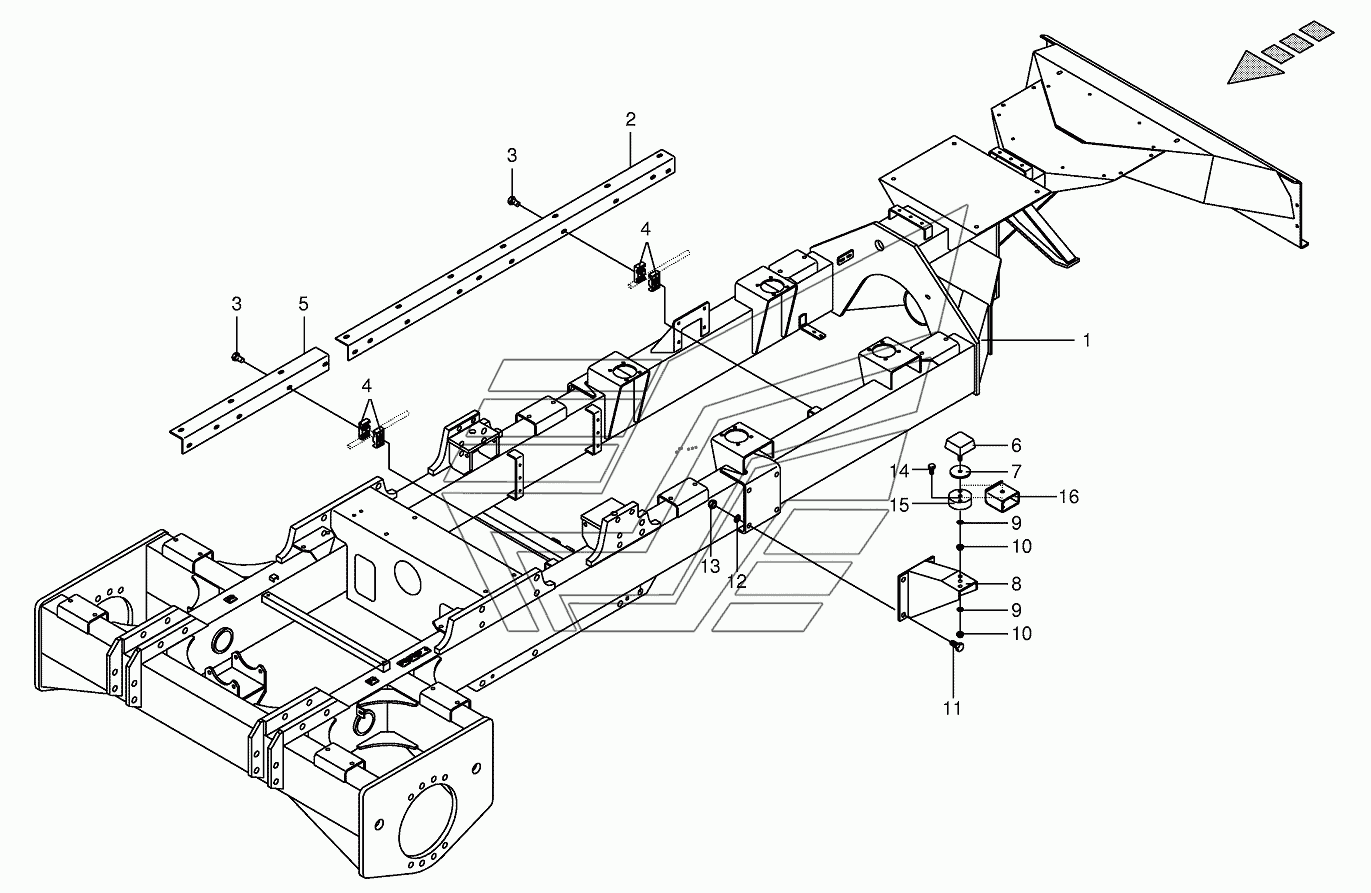

Frame BIG-M-I. Каталог 2016г.

Guard for front mower beam rh (CRI) BIG-M-I Steering axle installed BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame-on request only

Заводской номер: 002312990 Количество на модель:
002312990
2

Номер детали на чертеже:

2

Angle for cable

Заводской номер: 002296370 Количество на модель:
002296370
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
4

Номер детали на чертеже:

4

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
5

Номер детали на чертеже:

5

Angle for cable

Заводской номер: 002296380 Количество на модель:
002296380
6

Номер детали на чертеже:

6

Rubber pad

Заводской номер: 009242180 Количество на модель:
009242180
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106420 Количество на модель:
009106420
8

Номер детали на чертеже:

8

Strut

Заводской номер: 002311860 Количество на модель: 2
002311860
2
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006740 Количество на модель:
009006740
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
13

Номер детали на чертеже:

13

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
15

Номер детали на чертеже:

15

Spacer

Заводской номер: 002312313 Количество на модель:
002312313
16

Номер детали на чертеже:

16

Spacer

Заводской номер: 002312320 Количество на модель:
002312320
