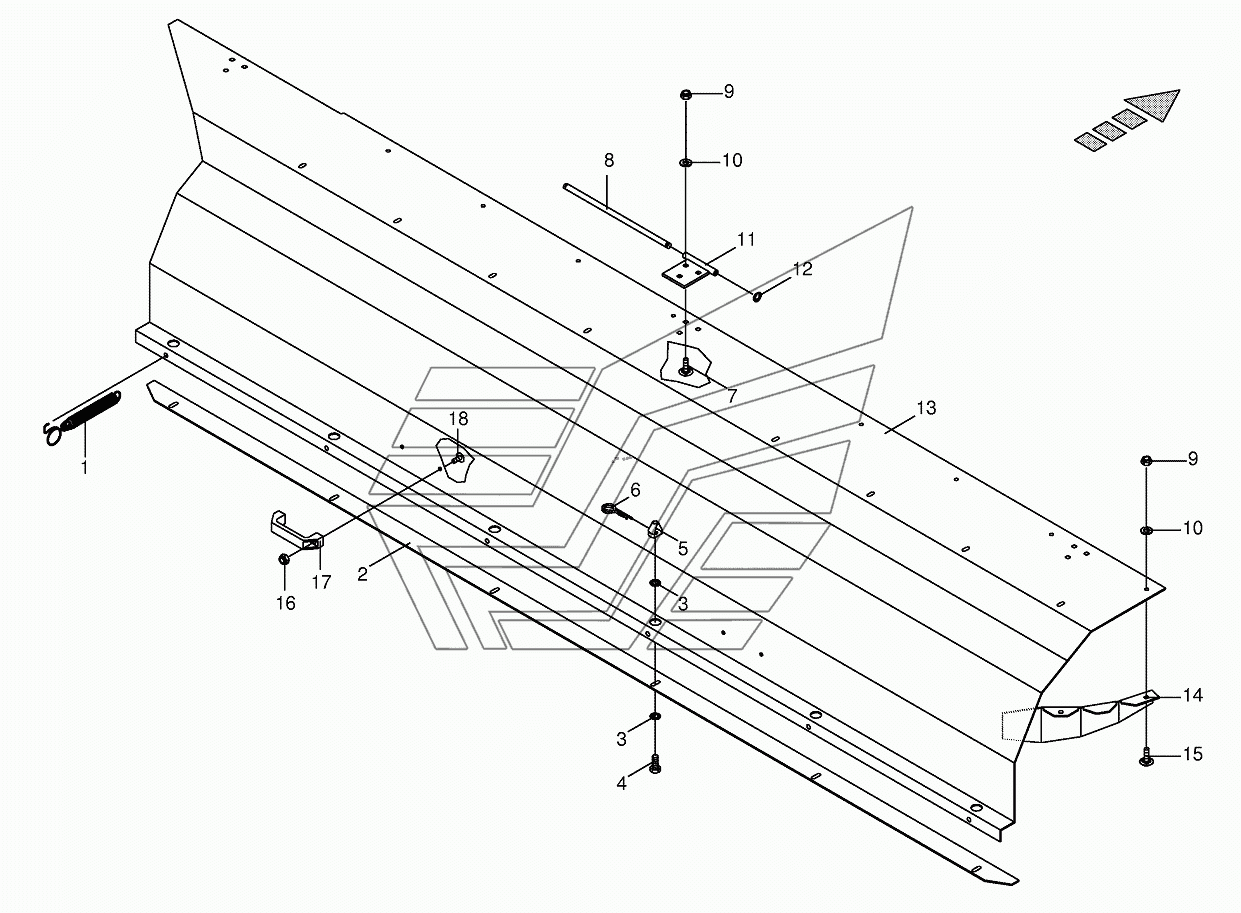

Auger hood (BSS) BIG-M-I. Каталог 2016г.

Cross conveyor with outer mouting BIG-M-I Auger hood (BSS) BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Auger hood

Заводской номер: 002314223 Количество на модель:
002314223
1

Номер детали на чертеже:

1

Tension spring

Заводской номер: 002743276 Количество на модель:
002743276
2

Номер детали на чертеже:

2

Scraper plate-middle top

Заводской номер: 002313241 Количество на модель:
002313241
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
5

Номер детали на чертеже:

5

Tapered nut

Заводской номер: 002313380 Количество на модель:
002313380
6

Номер детали на чертеже:

6

Spring clip

Заводской номер: 009171041 Количество на модель:
009171041
7

Номер детали на чертеже:

7

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
8

Номер детали на чертеже:

8

Hinge pin

Заводской номер: 002820290 Количество на модель:
002820290
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009104130 Количество на модель:
009104130
11

Номер детали на чертеже:

11

Hinge plate

Заводской номер: 002313250 Количество на модель:
002313250
12

Номер детали на чертеже:

12

Lock washer

Заводской номер: 009115900 Количество на модель:
009115900
13

Номер детали на чертеже:

13

Rh auger hood

Заводской номер: 002313353 Количество на модель:
002313353
14

Номер детали на чертеже:

14

Baffle-right

Заводской номер: 002314200 Количество на модель:
002314200
14

Номер детали на чертеже:

14

Baffle-left

Заводской номер: 002314210 Количество на модель:
002314210
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 009049512 Количество на модель:
009049512
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
17

Номер детали на чертеже:

17

Hand grip

Заводской номер: 009249150 Количество на модель:
009249150
18

Номер детали на чертеже:

18

Coach bolt

Заводской номер: 009052101 Количество на модель:
009052101
