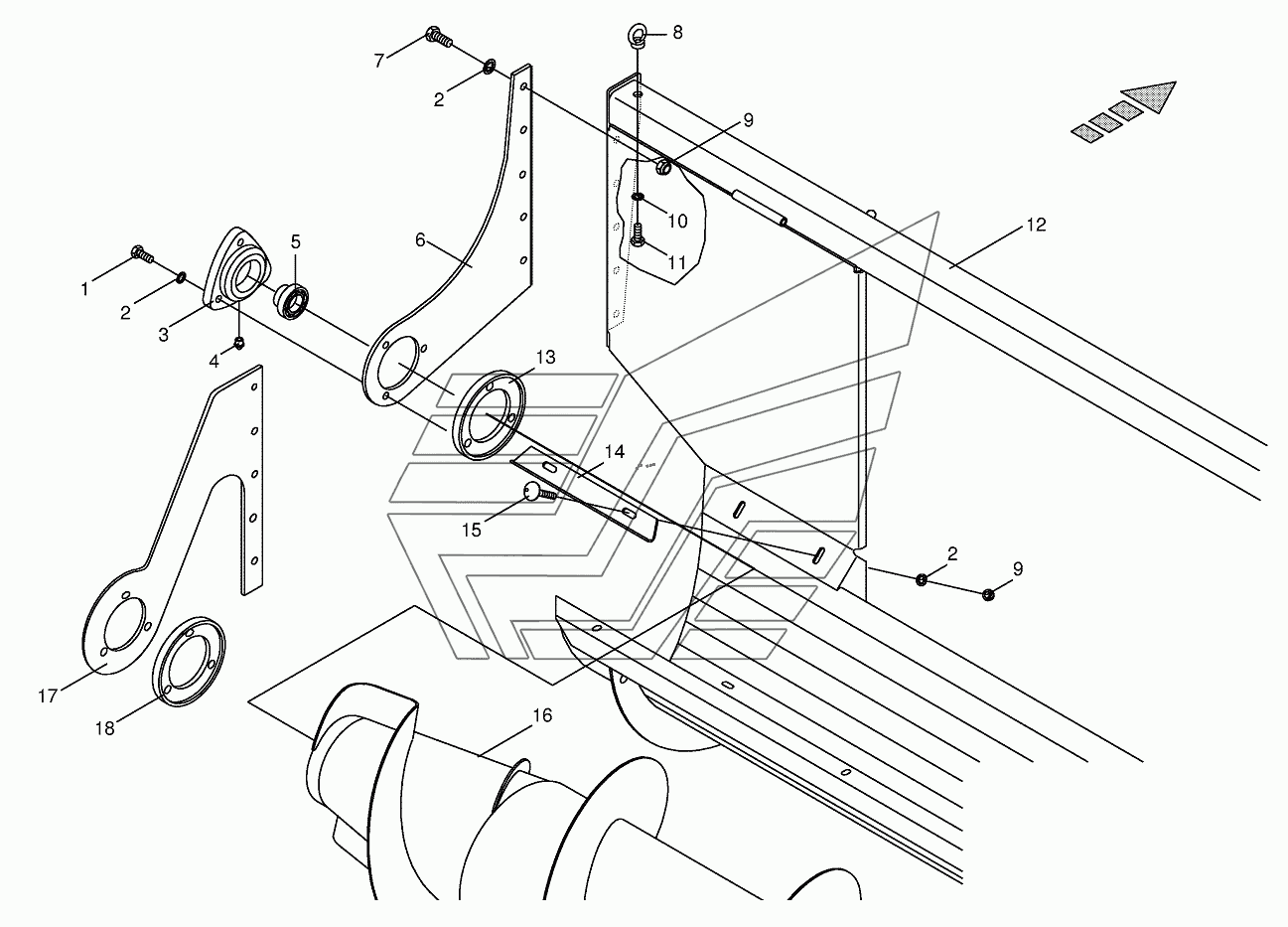

Cross conveyor with inner mouting BIG-M-I. Каталог 2016г.

Distributor (valve) BIG-M-I Cross conveyor with outer mouting BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Side part

Заводской номер: 002303580 Количество на модель:
002303580
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
3

Номер детали на чертеже:

3

Flange bearing

Заводской номер: 009341300 Количество на модель:
009341300
4

Номер детали на чертеже:

4

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
5

Номер детали на чертеже:

5

Grooved ball bearing

Заводской номер: 009346170 Количество на модель:
009346170
6

Номер детали на чертеже:

6

Side part

Заводской номер: 002313370 Количество на модель:
002313370
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
8

Номер детали на чертеже:

8

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009014550 Количество на модель:
009014550
12

Номер детали на чертеже:

12

Auger trough

Заводской номер: 002314400 Количество на модель:
002314400
12

Номер детали на чертеже:

12

Auger trough-right

Заводской номер: 002313430 Количество на модель:
002313430
13

Номер детали на чертеже:

13

Stripper

Заводской номер: 002313390 Количество на модель:
002313390
14

Номер детали на чертеже:

14

Angle plate

Заводской номер: 002313410 Количество на модель:
002313410
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
16

Номер детали на чертеже:

16

Auger-left

Заводской номер: 002303500 Количество на модель:
002303500
16

Номер детали на чертеже:

16

Auger-right

Заводской номер: 002303510 Количество на модель:
002303510
16

Номер детали на чертеже:

16

Auger-left

Заводской номер: 002314810 Количество на модель:
002314810
16

Номер детали на чертеже:

16

Auger-right

Заводской номер: 002314750 Количество на модель:
002314750
17

Номер детали на чертеже:

17

Side part-right

Заводской номер: 002336650 Количество на модель:
002336650
17

Номер детали на чертеже:

17

Side part-left

Заводской номер: 002336641 Количество на модель:
002336641
18

Номер детали на чертеже:

18

Stripper

Заводской номер: 002322851 Количество на модель:
002322851
