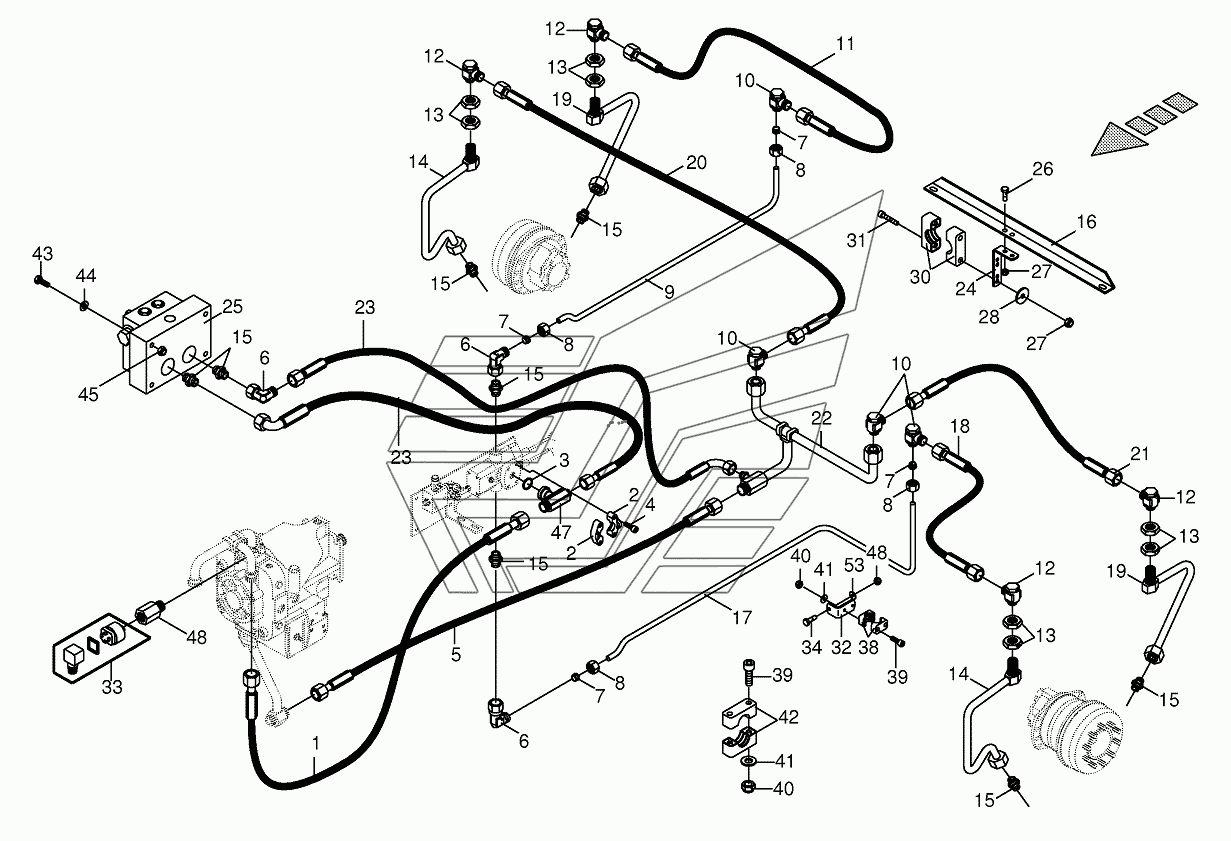

Hydr.ground drive - rear BIG-M-I. Каталог 2016г.

Hydr.ground drive/rear driving valve BIG-M-I Hydr.ground drive/front leakage oil line BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009197320 Количество на модель:
009197320
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009200380 Количество на модель:
009200380
2

Номер детали на чертеже:

2

SAE-flange section

Заводской номер: 009208610 Количество на модель:
009208610
3

Номер детали на чертеже:

3

Flange gasket

Заводской номер: 270039240 Количество на модель:
270039240
4

Номер детали на чертеже:

4

Allen screw

Заводской номер: 009031431 Количество на модель:
009031431
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 009200280 Количество на модель:
009200280
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 009208260 Количество на модель:
009208260
7

Номер детали на чертеже:

7

Cutting ring

Заводской номер: 009208090 Количество на модель:
009208090
8

Номер детали на чертеже:

8

Nozzle disc cap

Заводской номер: 009208030 Количество на модель:
009208030
9

Номер детали на чертеже:

9

Hydraulic line

Заводской номер: 002310980 Количество на модель:
002310980
10

Номер детали на чертеже:

10

Threaded union

Заводской номер: 009208440 Количество на модель:
009208440
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 009200140 Количество на модель:
009200140
12

Номер детали на чертеже:

12

Threaded union

Заводской номер: 009208430 Количество на модель:
009208430
13

Номер детали на чертеже:

13

Hex nut

Заводской номер: 009085010 Количество на модель:
009085010
14

Номер детали на чертеже:

14

Brazed union

Заводской номер: 002297760 Количество на модель:
002297760
15

Номер детали на чертеже:

15

Male connector

Заводской номер: 009208160 Количество на модель:
009208160
16

Номер детали на чертеже:

16

Angle

Заводской номер: 002310330 Количество на модель:
002310330
17

Номер детали на чертеже:

17

Hydraulic line

Заводской номер: 002310990 Количество на модель:
002310990
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 009200170 Количество на модель:
009200170
19

Номер детали на чертеже:

19

Brazed union

Заводской номер: 002297770 Количество на модель:
002297770
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 009200150 Количество на модель:
009200150
21

Номер детали на чертеже:

21

High pressure hose line

Заводской номер: 009200160 Количество на модель:
009200160
22

Номер детали на чертеже:

22

Hydraulic line

Заводской номер: 002297750 Количество на модель:
002297750
23

Номер детали на чертеже:

23

High pressure hose line

Заводской номер: 009200200 Количество на модель:
009200200
24

Номер детали на чертеже:

24

Support

Заводской номер: 002296350 Количество на модель:
002296350
25

Номер детали на чертеже:

25

Replacement block

Заводской номер: 002310890 Количество на модель:
002310890
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009103530 Количество на модель:
009103530
30

Номер детали на чертеже:

30

Tube clamp-2 halves

Заводской номер: 009251500 Количество на модель:
009251500
31

Номер детали на чертеже:

31

Allen screw

Заводской номер: 009031161 Количество на модель:
009031161
32

Номер детали на чертеже:

32

Support clamp

Заводской номер: 002297280 Количество на модель:
002297280
33

Номер детали на чертеже:

33

Pressure transformer

Заводской номер: 003022570 Количество на модель:
003022570
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
38

Номер детали на чертеже:

38

Tube clamp-2 halves

Заводской номер: 009251031 Количество на модель:
009251031
39

Номер детали на чертеже:

39

Allen screw

Заводской номер: 009030511 Количество на модель:
009030511
40

Номер детали на чертеже:

40

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
41

Номер детали на чертеже:

41

Washer

Заводской номер: 009103511 Количество на модель:
009103511
42

Номер детали на чертеже:

42

Tube clamp-2 halves

Заводской номер: 009251470 Количество на модель:
009251470
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
44

Номер детали на чертеже:

44

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
45

Номер детали на чертеже:

45

Washer

Заводской номер: 009106030 Количество на модель:
009106030
47

Номер детали на чертеже:

47

T-Distributor

Заводской номер: 002310900 Количество на модель:
002310900
48

Номер детали на чертеже:

48

Reducer fitting

Заводской номер: 009199140 Количество на модель:
009199140
