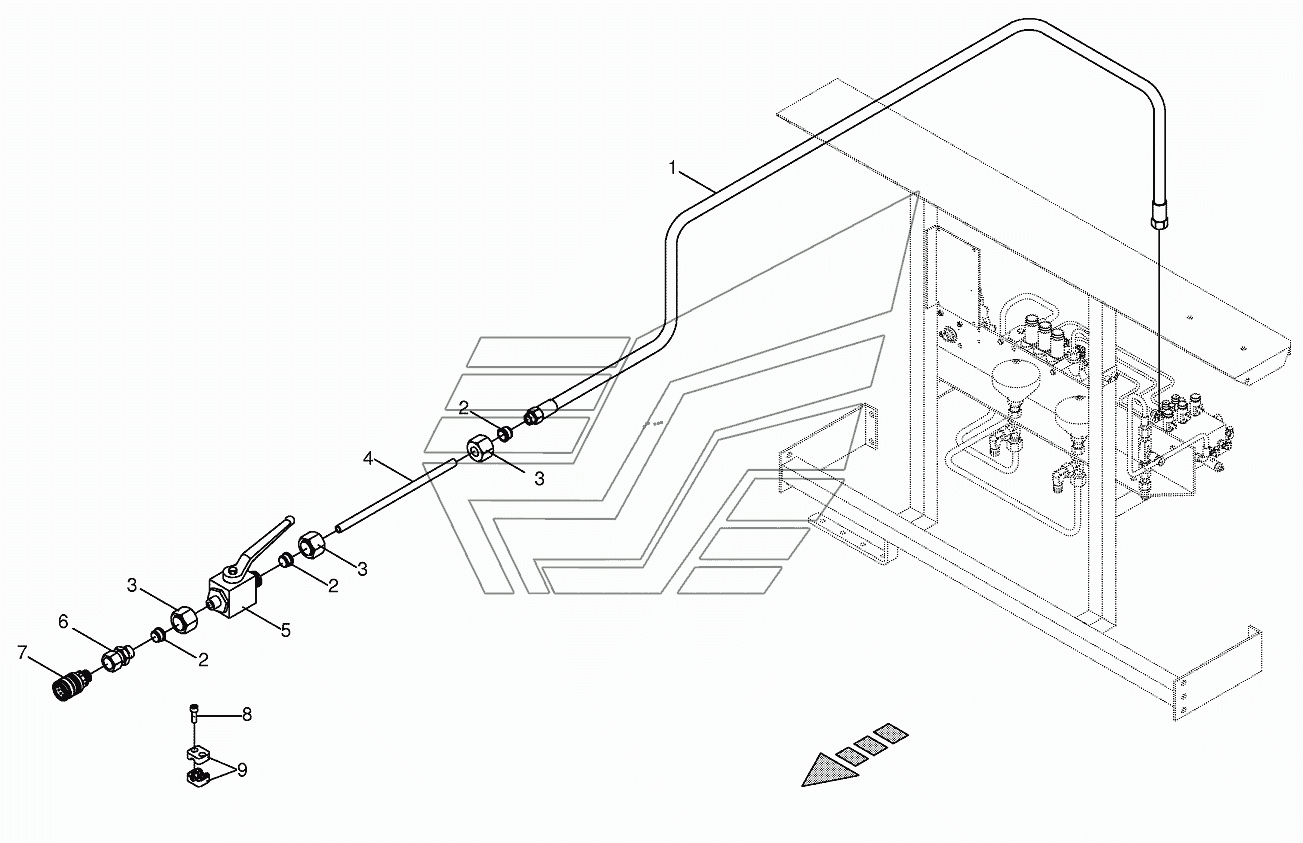

Working hydr. - Front connection part1 BIG-M-I. Каталог 2016г.

4 diverter vave bloc BIG-M-I Working hydr. - Front connection part2 BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009209841 Количество на модель:
009209841
2

Номер детали на чертеже:

2

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
3

Номер детали на чертеже:

3

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
4

Номер детали на чертеже:

4

Hydraulic line

Заводской номер: 002307520 Количество на модель:
002307520
5

Номер детали на чертеже:

5

Ball cock

Заводской номер: 009196030 Количество на модель:
009196030
6

Номер детали на чертеже:

6

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
7

Номер детали на чертеже:

7

Sleeve

Заводской номер: 009211312 Количество на модель:
009211312
8

Номер детали на чертеже:

8

Allen screw

Заводской номер: 009030450 Количество на модель:
009030450
9

Номер детали на чертеже:

9

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
