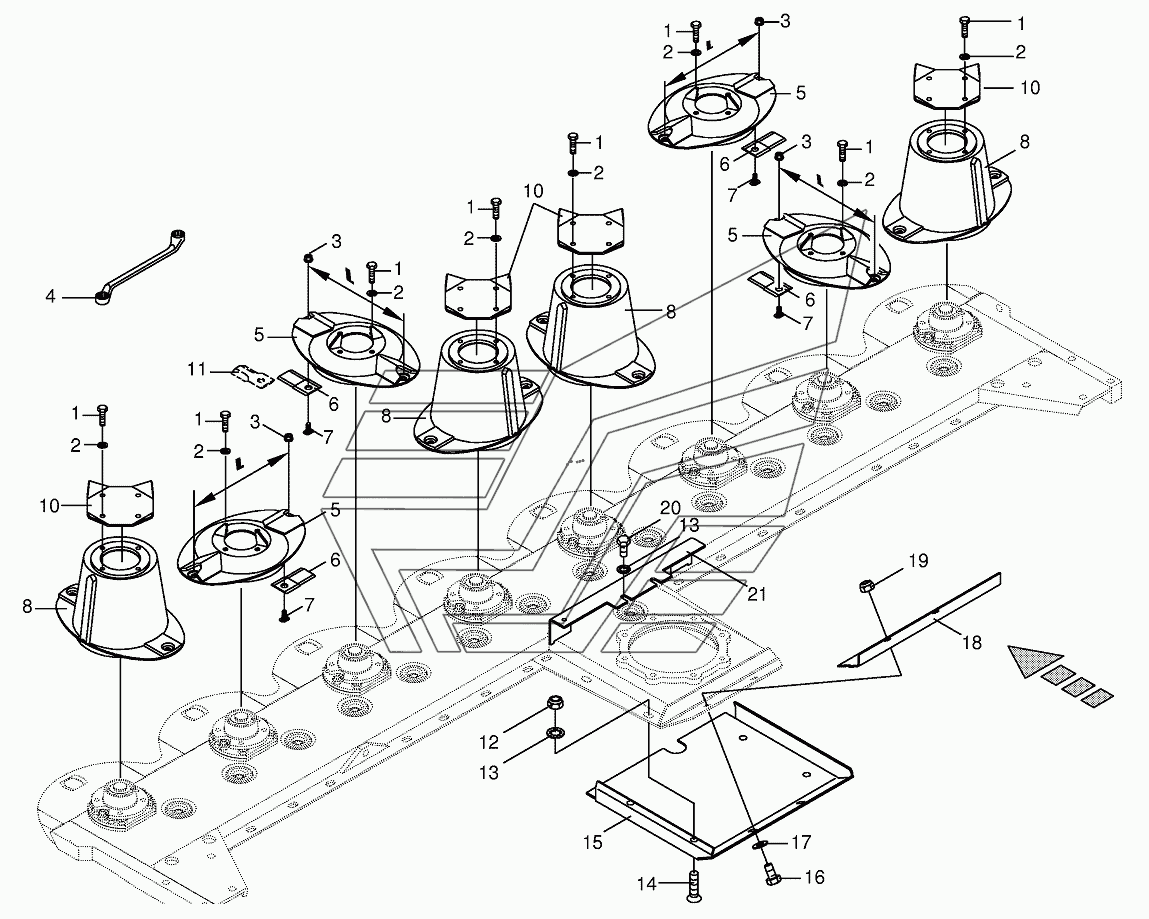

Cutter bar with blade fastening (CRI) BIG-M-I. Каталог 2016г.

Cutter bar with blade fastening (CV) BIG-M-I Guide plate CRI BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
3

Номер детали на чертеже:

3

Self-locking nut

Заводской номер: 009096021 Количество на модель: 16
009096021
16
4

Номер детали на чертеже:

4

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
5

Номер детали на чертеже:

5

Mower disc

Заводской номер: 002302330 Количество на модель:
002302330
6

Номер детали на чертеже:

6

Knife-right

Заводской номер: 001398890 Количество на модель: 8
001398890
8
6

Номер детали на чертеже:

6

Knife-left

Заводской номер: 001398880 Количество на модель: 8
001398880
8
7

Номер детали на чертеже:

7

Knife screw

Заводской номер: 001410534 Количество на модель: 16
001410534
16
8

Номер детали на чертеже:

8

Mower drum

Заводской номер: 002302320 Количество на модель:
002302320
10

Номер детали на чертеже:

10

Stripper

Заводской номер: 002302350 Количество на модель:
002302350
11

Номер детали на чертеже:

11

Knife

Заводской номер: 001398000 Количество на модель: 16
001398000
16
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
14

Номер детали на чертеже:

14

Countersunkscrew

Заводской номер: 009040620 Количество на модель:
009040620
15

Номер детали на чертеже:

15

Wearing plate

Заводской номер: 002301300 Количество на модель:
002301300
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009103530 Количество на модель:
009103530
18

Номер детали на чертеже:

18

Cover-back

Заводской номер: 002301220 Количество на модель:
002301220
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009002980 Количество на модель:
009002980
21

Номер детали на чертеже:

21

Cover-front

Заводской номер: 002301210 Количество на модель:
002301210
