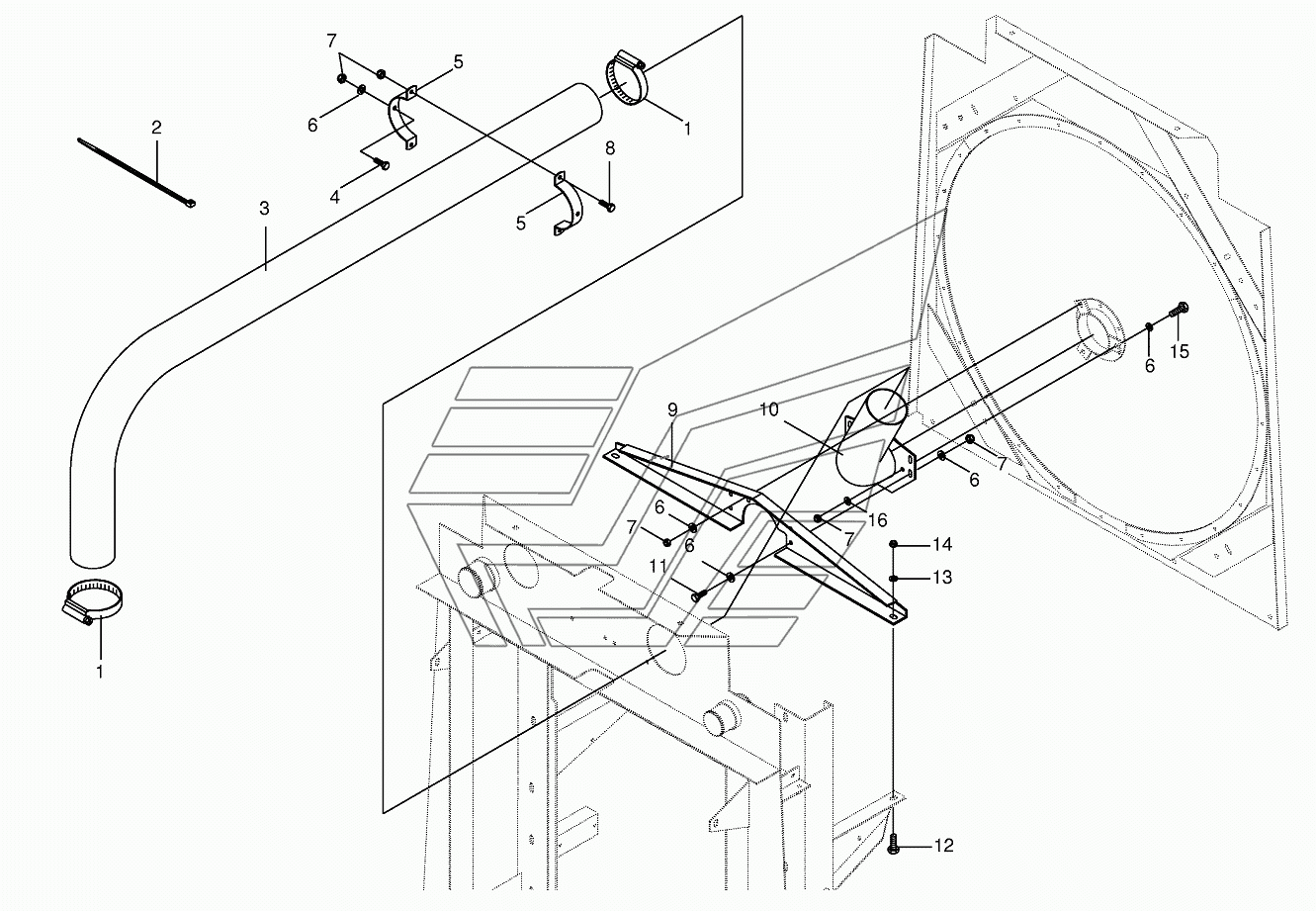

Suction hose installed BIG-M-I. Каталог 2016г.

Suction BIG-M-I Cap platform with support BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube clip

Заводской номер: 009240070 Количество на модель:
009240070
2

Номер детали на чертеже:

2

Cable band

Заводской номер: 009226720 Количество на модель:
009226720
3

Номер детали на чертеже:

3

Suction hose

Заводской номер: 009400280 Количество на модель:
009400280
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009014250 Количество на модель:
009014250
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
5

Номер детали на чертеже:

5

Clamp

Заводской номер: 002310380 Количество на модель:
002310380
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009106030 Количество на модель:
009106030
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Bracket

Заводской номер: 002311300 Количество на модель:
002311300
10

Номер детали на чертеже:

10

Bend

Заводской номер: 002311310 Количество на модель:
002311310
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104140 Количество на модель:
009104140
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009002640 Количество на модель:
009002640
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009104130 Количество на модель:
009104130
