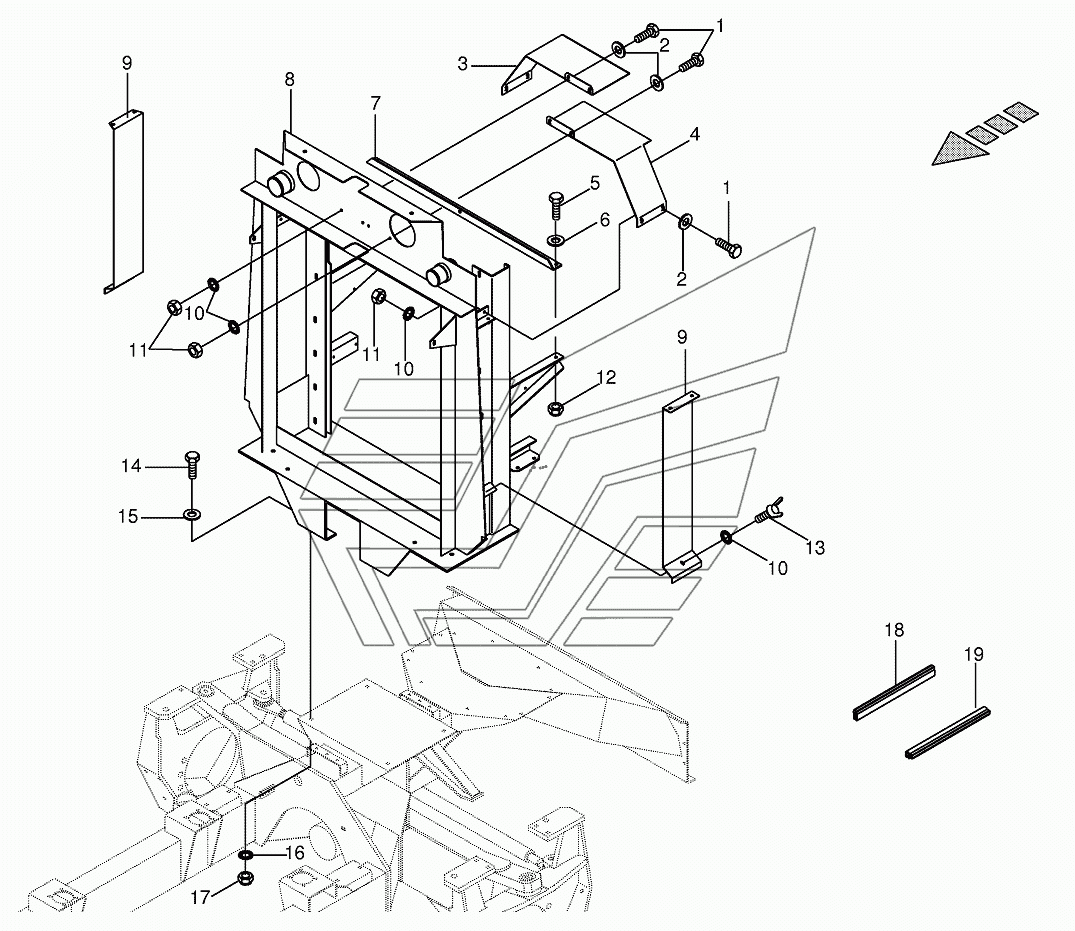

Radiator - Radiator frame BIG-M-I. Каталог 2016г.

Fan drive BIG-M-I Cooler - cooling agent cooler BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009104130 Количество на модель:
009104130
3

Номер детали на чертеже:

3

Plate-right

Заводской номер: 002306820 Количество на модель:
002306820
4

Номер детали на чертеже:

4

Plate-left

Заводской номер: 002306810 Количество на модель:
002306810
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104140 Количество на модель:
009104140
7

Номер детали на чертеже:

7

Sheet steel angle

Заводской номер: 002306880 Количество на модель:
002306880
8

Номер детали на чертеже:

8

Radiator frame

Заводской номер: 002297971 Количество на модель:
002297971
9

Номер детали на чертеже:

9

Sheet metal flap

Заводской номер: 002306910 Количество на модель:
002306910
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
11

Номер детали на чертеже:

11

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Winged screw

Заводской номер: 009061320 Количество на модель:
009061320
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009106431 Количество на модель:
009106431
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
18

Номер детали на чертеже:

18

Rubber profile-Id.-no.= 1m

Заводской номер: 009386951 Количество на модель:
009386951
19

Номер детали на чертеже:

19

Rubber profile-Id.-no.= 1m

Заводской номер: 009386941 Количество на модель:
009386941
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103530 Количество на модель:
009103530
22

Номер детали на чертеже:

22

Strap

Заводской номер: 002307340 Количество на модель: 2
002307340
2
23

Номер детали на чертеже:

23

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
