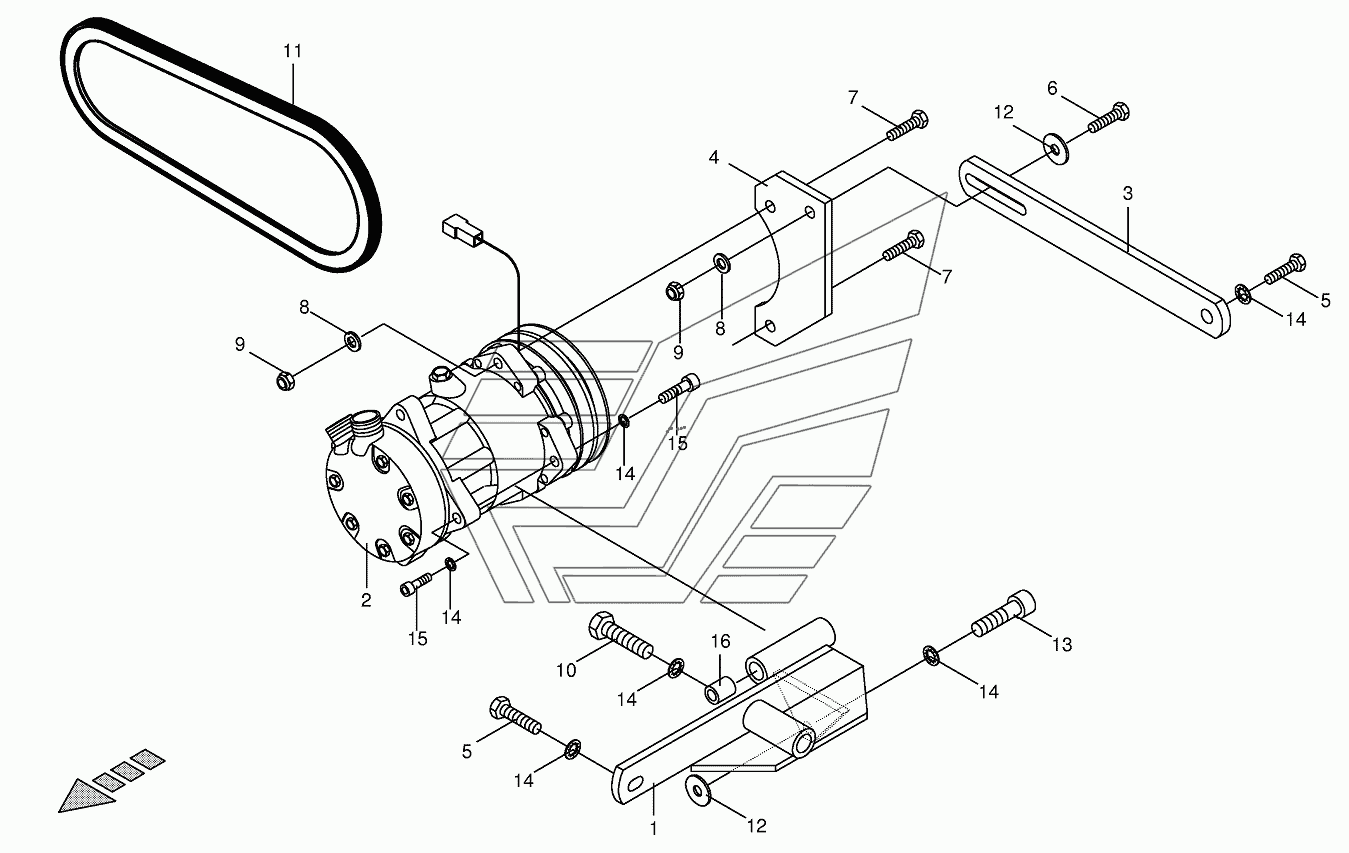

Compressor (air conditioner) BIG-M-I. Каталог 2016г.

Air filter installed BIG-M-I Fan drive BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support

Заводской номер: 002311450 Количество на модель:
002311450
2

Номер детали на чертеже:

2

Compressor for air conditioner

Заводской номер: 009385600 Количество на модель:
009385600
3

Номер детали на чертеже:

3

Adjustable fitting

Заводской номер: 002295420 Количество на модель:
002295420
4

Номер детали на чертеже:

4

Mounting strap

Заводской номер: 002295430 Количество на модель:
002295430
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009002480 Количество на модель:
009002480
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104140 Количество на модель:
009104140
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009002510 Количество на модель:
009002510
11

Номер детали на чертеже:

11

V-belt

Заводской номер: 009215280 Количество на модель:
009215280
12

Номер детали на чертеже:

12

Washer

Заводской номер: 009103530 Количество на модель:
009103530
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009030020 Количество на модель:
009030020
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
15

Номер детали на чертеже:

15

Allen screw

Заводской номер: 009031080 Количество на модель:
009031080
16

Номер детали на чертеже:

16

Spacer bushing

Заводской номер: 009400810 Количество на модель:
009400810
