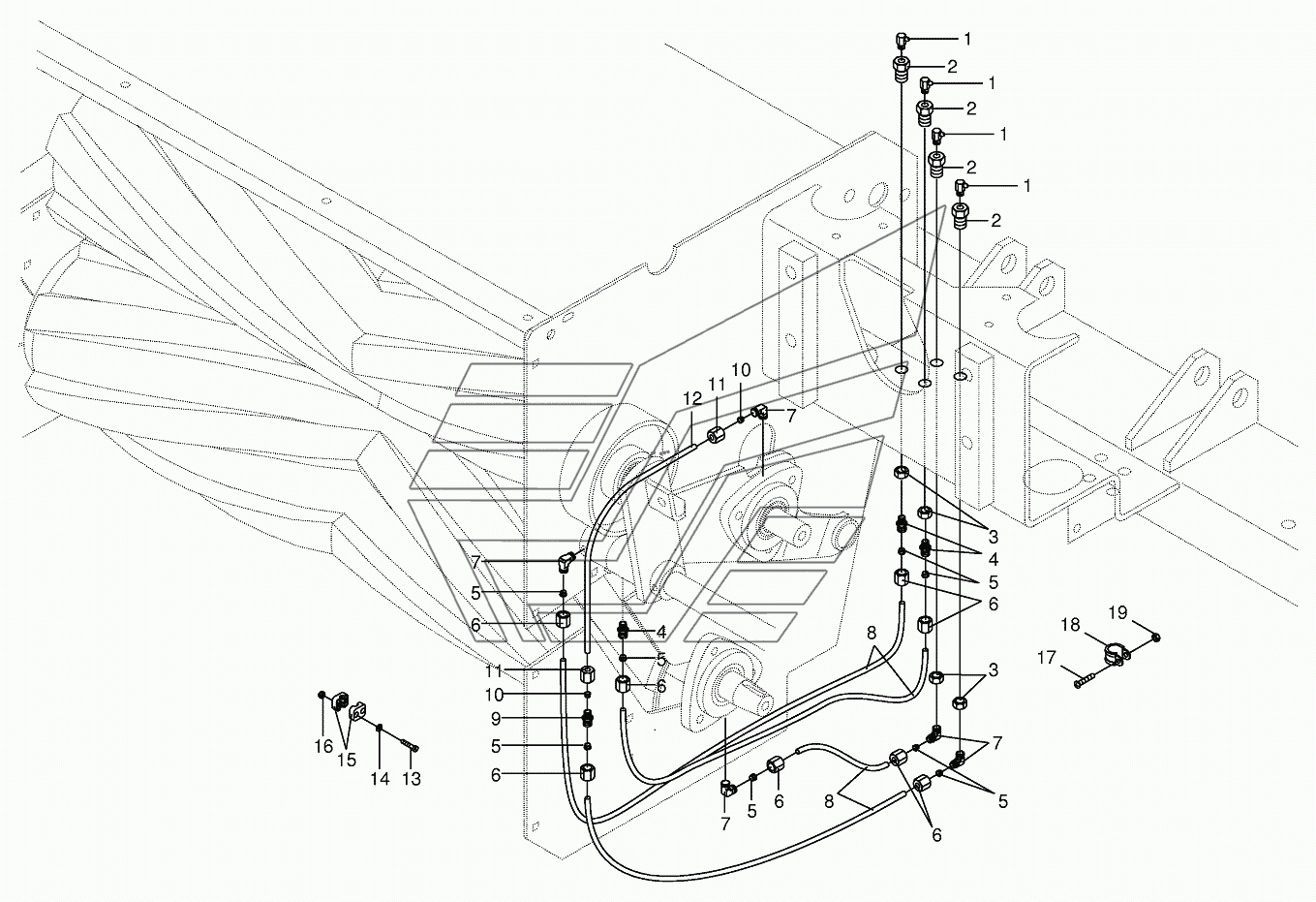

Lubricating line - grease (CRI) BIG-M-I. Каталог 2016г.

Oscillating levers BIG-M-I Roller conditioner drive BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Grease niple

Заводской номер: 009191060 Количество на модель:
009191060
2

Номер детали на чертеже:

2

Tube union

Заводской номер: 009385150 Количество на модель:
009385150
3

Номер детали на чертеже:

3

Hex nut

Заводской номер: 009080191 Количество на модель:
009080191
4

Номер детали на чертеже:

4

Male connector

Заводской номер: 009209201 Количество на модель:
009209201
5

Номер детали на чертеже:

5

Cutting ring

Заводской номер: 009209160 Количество на модель:
009209160
6

Номер детали на чертеже:

6

Nozzle disc cap

Заводской номер: 009209050 Количество на модель:
009209050
7

Номер детали на чертеже:

7

Elbow union

Заводской номер: 009209211 Количество на модель:
009209211
8

Номер детали на чертеже:

8

Plastic tube filled with grease-Id.-no.= 1m

Заводской номер: 009389330 Количество на модель:
009389330
9

Номер детали на чертеже:

9

Connector

Заводской номер: 009210491 Количество на модель:
009210491
10

Номер детали на чертеже:

10

Cutting ring

Заводской номер: 009210451 Количество на модель:
009210451
11

Номер детали на чертеже:

11

Nozzle disc cap

Заводской номер: 009210391 Количество на модель:
009210391
12

Номер детали на чертеже:

12

Hydraulic pipe-Id.-no.=1m

Заводской номер: 00455050 Количество на модель:
00455050
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009034821 Количество на модель:
009034821
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009103511 Количество на модель:
009103511
15

Номер детали на чертеже:

15

Tube clamp-2 halves

Заводской номер: 009251230 Количество на модель:
009251230
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
17

Номер детали на чертеже:

17

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
18

Номер детали на чертеже:

18

Tube clip w. rubber

Заводской номер: 009240080 Количество на модель:
009240080
19

Номер детали на чертеже:

19

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
