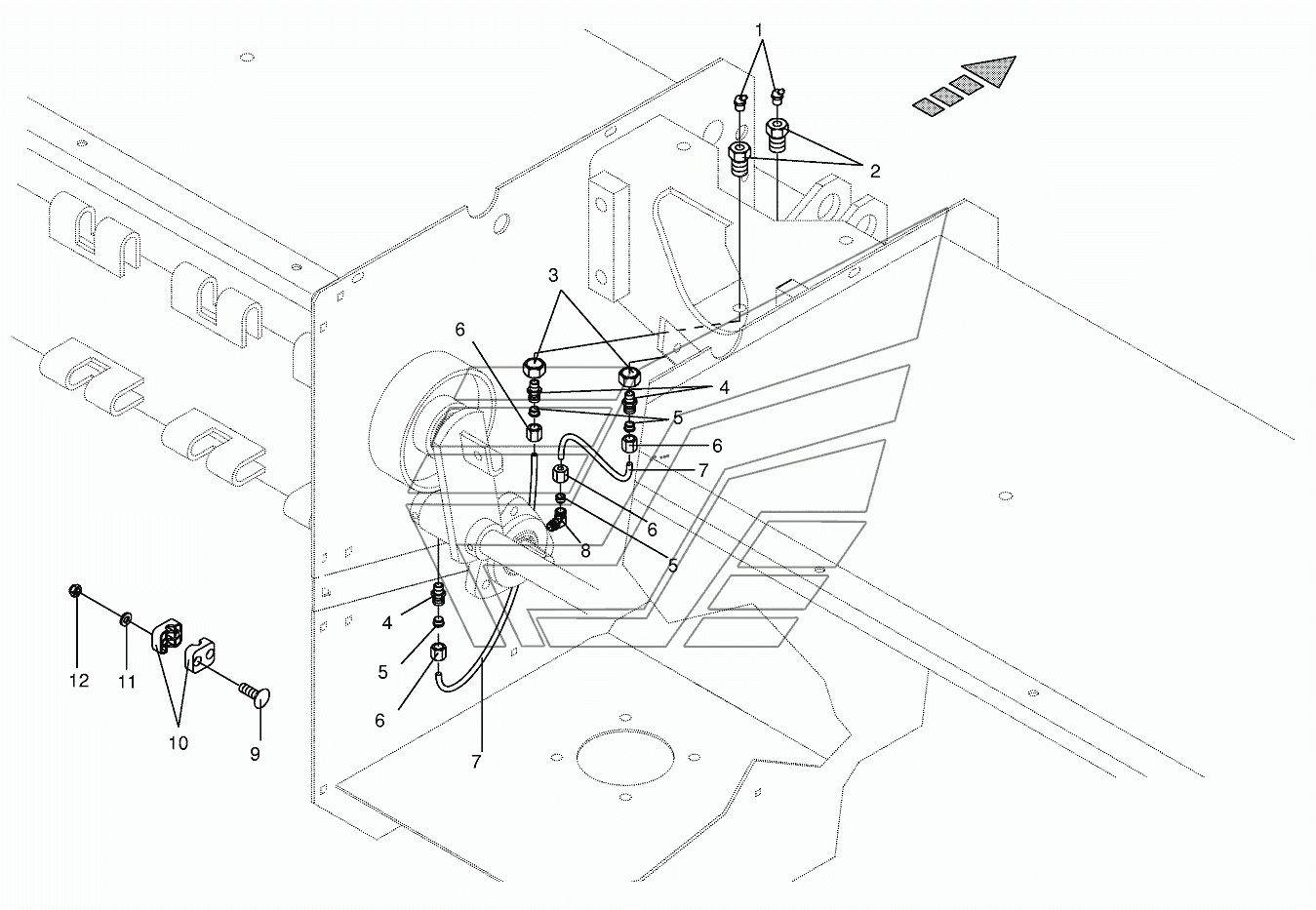

Lubricating line - grease (CV) BIG-M-I. Каталог 2016г.

Finger rotor, assembled (CV) BIG-M-I Tine conditioner drive BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Grease niple

Заводской номер: 009191060 Количество на модель:
009191060
2

Номер детали на чертеже:

2

Tube union

Заводской номер: 009385150 Количество на модель:
009385150
3

Номер детали на чертеже:

3

Hex nut

Заводской номер: 009080191 Количество на модель:
009080191
4

Номер детали на чертеже:

4

Male connector

Заводской номер: 009209201 Количество на модель:
009209201
5

Номер детали на чертеже:

5

Cutting ring

Заводской номер: 009209160 Количество на модель:
009209160
6

Номер детали на чертеже:

6

Nozzle disc cap

Заводской номер: 009209050 Количество на модель:
009209050
7

Номер детали на чертеже:

7

Plastic tube filled with grease-Id.-no.= 1m

Заводской номер: 009389330 Количество на модель:
009389330
8

Номер детали на чертеже:

8

Elbow union

Заводской номер: 009209211 Количество на модель:
009209211
9

Номер детали на чертеже:

9

Coach bolt

Заводской номер: 009047140 Количество на модель:
009047140
10

Номер детали на чертеже:

10

Tube clamp-2 halves

Заводской номер: 009251380 Количество на модель:
009251380
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009103511 Количество на модель:
009103511
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
