3 diverter vave bloc BIG-M-I. Каталог 2016г.

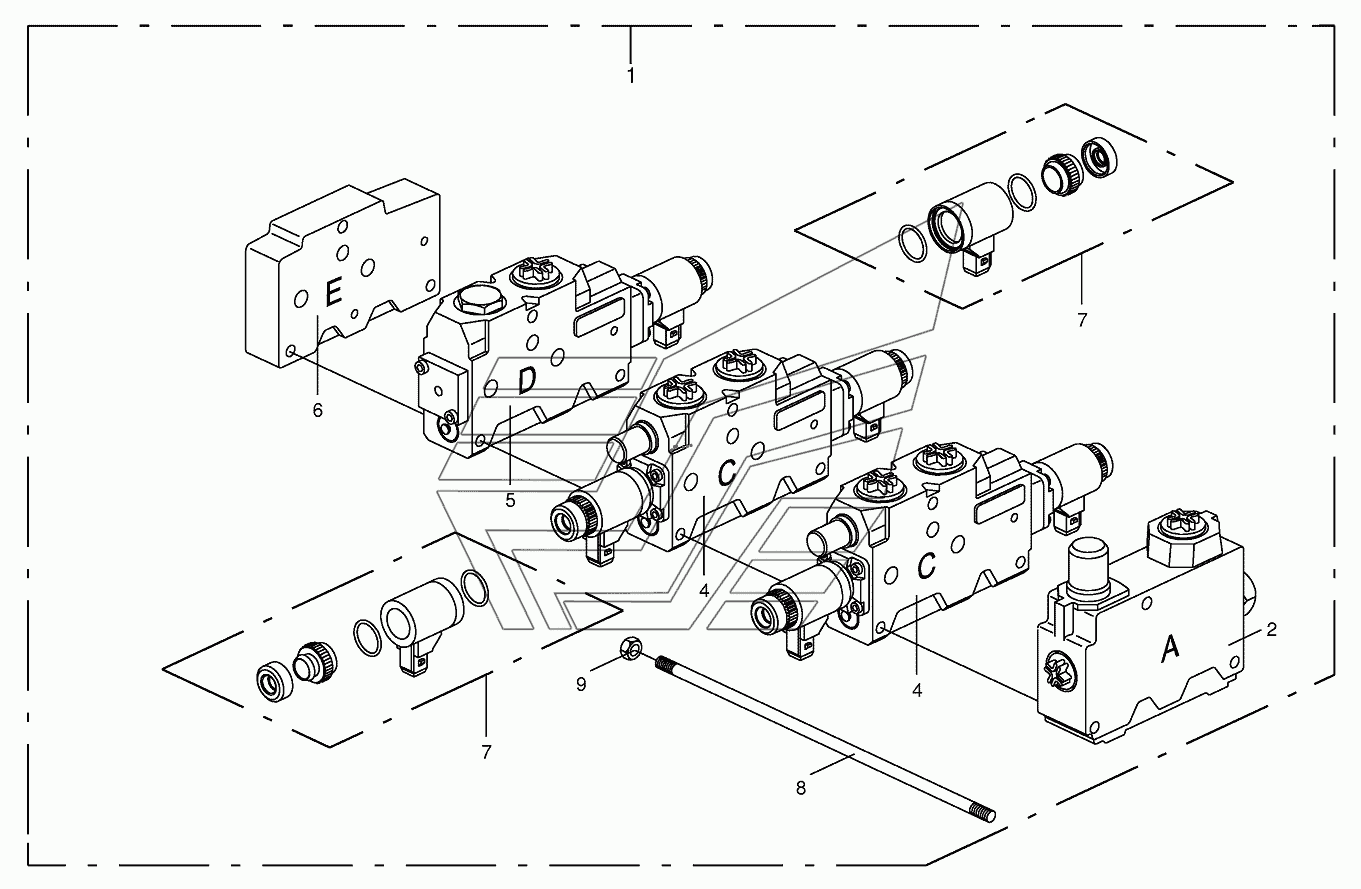

Working hydraulics - valve block (3x) BIG-M-I Working hydraulics - valve block BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009208320 Количество на модель:
009208320
1

Номер детали на чертеже:

1

Diverter valve bloc-3 times left-orientated execution

Заводской номер: 002296020 Количество на модель:
002296020
2

Номер детали на чертеже:

2

Connecting plate

Заводской номер: 009208010 Количество на модель:
009208010
4

Номер детали на чертеже:

4

4/3-Directional-control valve

Заводской номер: 009208110 Количество на модель:
009208110
5

Номер детали на чертеже:

5

4/2-Directional-control valve

Заводской номер: 009208120 Количество на модель:
009208120
6

Номер детали на чертеже:

6

End plate

Заводской номер: 009208210 Количество на модель:
009208210
7

Номер детали на чертеже:

7

Control solenoid

Заводской номер: 009208370 Количество на модель:
009208370
8

Номер детали на чертеже:

8

Con-rod

Заводской номер: 009053390 Количество на модель:
009053390
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
Working hydraulics - valve block (3x) BIG-M-I Working hydraulics - valve block BIG-M-I
