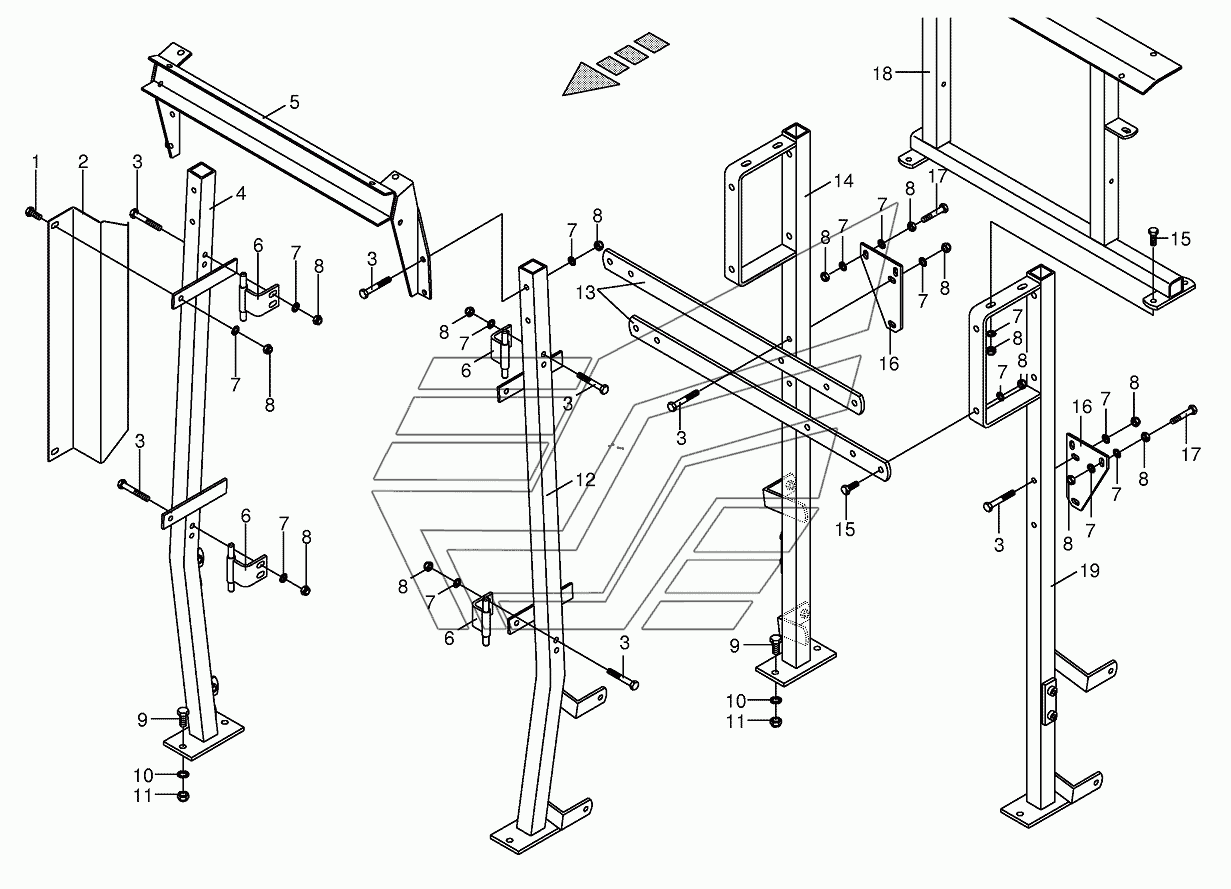

Guard support front and back installed BIG-M-I. Каталог 2016г.

Leader installed BIG-M-I Valve guard BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
2

Номер детали на чертеже:

2

Heat protector

Заводской номер: 002308860 Количество на модель:
002308860
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
4

Номер детали на чертеже:

4

Guard support-right front

Заводской номер: 002309410 Количество на модель:
002309410
5

Номер детали на чертеже:

5

Cross arm

Заводской номер: 002309460 Количество на модель:
002309460
6

Номер детали на чертеже:

6

Hinge

Заводской номер: 002309070 Количество на модель:
002309070
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
8

Номер детали на чертеже:

8

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
11

Номер детали на чертеже:

11

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
12

Номер детали на чертеже:

12

Guard support-left front

Заводской номер: 002309390 Количество на модель:
002309390
13

Номер детали на чертеже:

13

Support

Заводской номер: 002309400 Количество на модель:
002309400
14

Номер детали на чертеже:

14

Air cleaner holder-left

Заводской номер: 002309200 Количество на модель:
002309200
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
16

Номер детали на чертеже:

16

Strap

Заводской номер: 002307340 Количество на модель:
002307340
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009014340 Количество на модель:
009014340
18

Номер детали на чертеже:

18

Guard support-back

Заводской номер: 002309210 Количество на модель:
002309210
19

Номер детали на чертеже:

19

Air cleaner holder-right

Заводской номер: 002309360 Количество на модель:
002309360
