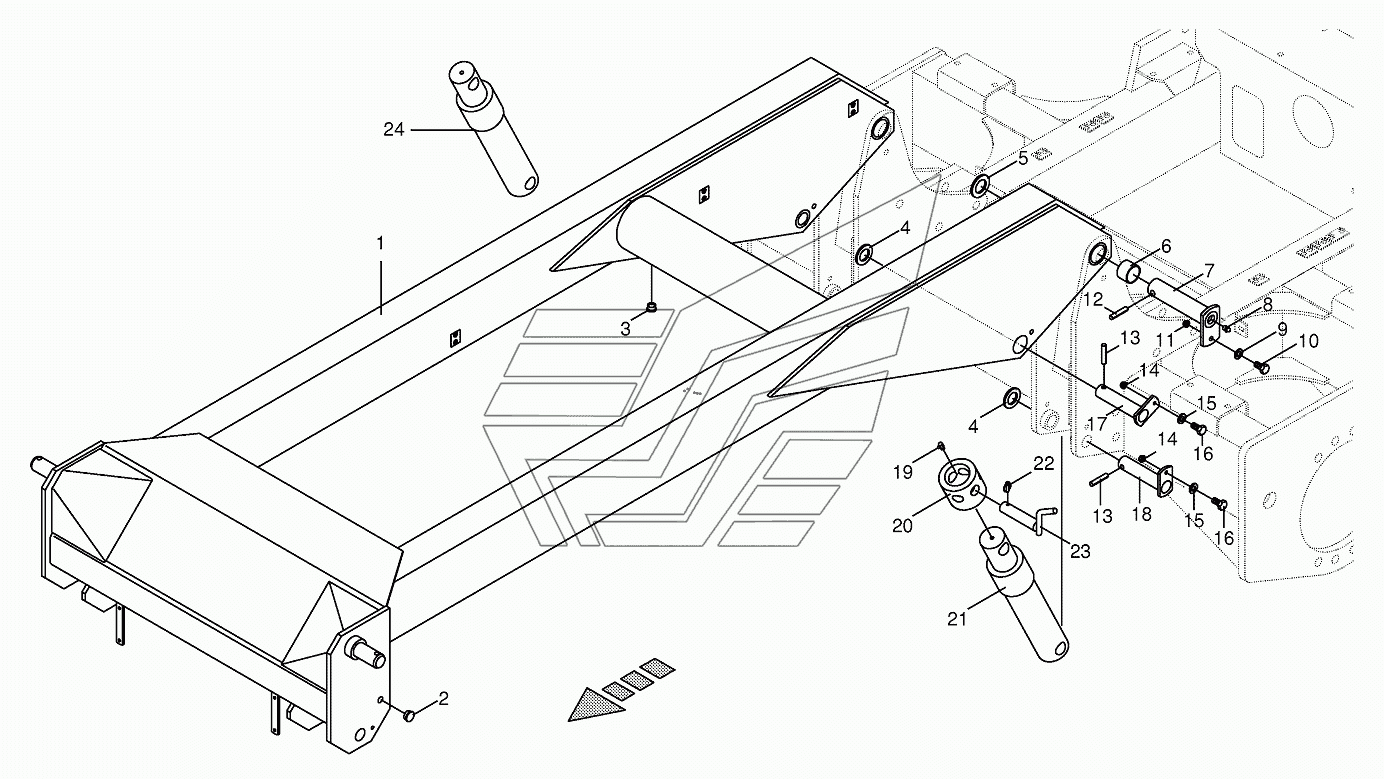

Mounting for front arm (fixed) BIG-M-I. Каталог 2016г.

Front auxiliary pto.stub BIG-M-I Front arm installed (slope) BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Reedsensor

Заводской номер: 009187520 Количество на модель:
009187520

Номер детали на чертеже:

Sealing set

Заводской номер: 009187390 Количество на модель:
009187390
1

Номер детали на чертеже:

1

Front wing

Заводской номер: 002290600 Количество на модель:
002290600
2

Номер детали на чертеже:

2

Sealing plug

Заводской номер: 009538230 Количество на модель:
009538230
3

Номер детали на чертеже:

3

Sealing plug

Заводской номер: 009250180 Количество на модель:
009250180
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009105152 Количество на модель:
009105152
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009106611 Количество на модель:
009106611
6

Номер детали на чертеже:

6

Bearing bush

Заводской номер: 009349340 Количество на модель:
009349340
7

Номер детали на чертеже:

7

Pin

Заводской номер: 002297820 Количество на модель:
002297820
8

Номер детали на чертеже:

8

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
9

Номер детали на чертеже:

9

Washer

Заводской номер: 009105061 Количество на модель:
009105061
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
12

Номер детали на чертеже:

12

Roll pin

Заводской номер: 009127182 Количество на модель:
009127182
13

Номер детали на чертеже:

13

Roll pin

Заводской номер: 009127162 Количество на модель:
009127162
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104140 Количество на модель:
009104140
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
17

Номер детали на чертеже:

17

Pin

Заводской номер: 002297840 Количество на модель:
002297840
18

Номер детали на чертеже:

18

Pin

Заводской номер: 002297900 Количество на модель:
002297900
19

Номер детали на чертеже:

19

Grease niple

Заводской номер: 009191070 Количество на модель:
009191070
20

Номер детали на чертеже:

20

Stop ring

Заводской номер: 002297810 Количество на модель:
002297810
21

Номер детали на чертеже:

21

Hydraulic cylinder

Заводской номер: 009184061 Количество на модель:
009184061
22

Номер детали на чертеже:

22

Linch pin

Заводской номер: 009170061 Количество на модель:
009170061
23

Номер детали на чертеже:

23

Pin

Заводской номер: 002290060 Количество на модель:
002290060
24

Номер детали на чертеже:

24

Hydraulic cylinder-right

Заводской номер: 009184080 Количество на модель:
009184080
