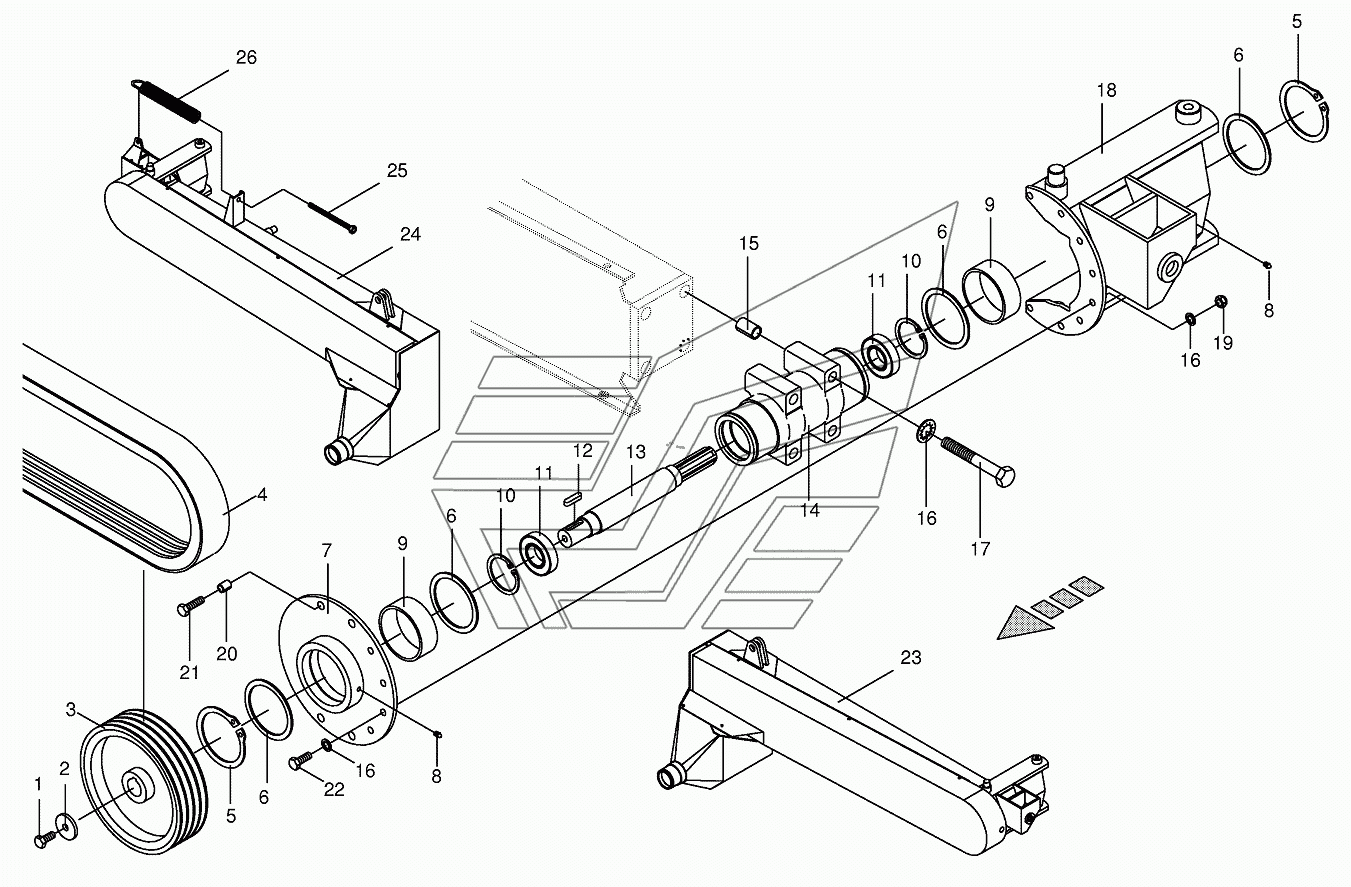

Universal joint support installed BIG-M-I. Каталог 2016г.

Lh wing arm BIG-M-I Mounting parts number of mover units BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Power band

Заводской номер: 009215161 Количество на модель:
009215161
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
2

Номер детали на чертеже:

2

Washer

Заводской номер: 002291110 Количество на модель:
002291110
3

Номер детали на чертеже:

3

V-belt pulley

Заводской номер: 001513292 Количество на модель:
001513292
4

Номер детали на чертеже:

4

Power band-left

Заводской номер: 009215240 Количество на модель:
009215240
5

Номер детали на чертеже:

5

Circlip

Заводской номер: 009115090 Количество на модель:
009115090
6

Номер детали на чертеже:

6

Supporting disc

Заводской номер: 009107600 Количество на модель:
009107600
7

Номер детали на чертеже:

7

Bearing flange

Заводской номер: 002294280 Количество на модель:
002294280
8

Номер детали на чертеже:

8

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
9

Номер детали на чертеже:

9

Red bronze bushing

Заводской номер: 001394950 Количество на модель:
001394950
10

Номер детали на чертеже:

10

Circlip

Заводской номер: 009116730 Количество на модель:
009116730
11

Номер детали на чертеже:

11

Grооvеd bаll bеаring

Заводской номер: 009303260 Количество на модель:
009303260
12

Номер детали на чертеже:

12

Fit-in key

Заводской номер: 009151220 Количество на модель:
009151220
13

Номер детали на чертеже:

13

Shaft

Заводской номер: 002294270 Количество на модель:
002294270
14

Номер детали на чертеже:

14

Bearing tube

Заводской номер: 002294230 Количество на модель:
002294230
15

Номер детали на чертеже:

15

Roll pin

Заводской номер: 009125330 Количество на модель:
009125330
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009012142 Количество на модель:
009012142
18

Номер детали на чертеже:

18

Cardan truss-left

Заводской номер: 002294250 Количество на модель:
002294250
18

Номер детали на чертеже:

18

Cardan truss-right

Заводской номер: 002294260 Количество на модель:
002294260
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
20

Номер детали на чертеже:

20

Roll pin

Заводской номер: 009125071 Количество на модель:
009125071
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
23

Номер детали на чертеже:

23

Extension arm-left, assembled

Заводской номер: 002292602 Количество на модель:
002292602
24

Номер детали на чертеже:

24

Extension arm-right, assembled

Заводской номер: 002292612 Количество на модель:
002292612
25

Номер детали на чертеже:

25

Spindle

Заводской номер: 002298880 Количество на модель:
002298880
26

Номер детали на чертеже:

26

Tension spring

Заводской номер: 001514031 Количество на модель:
001514031
